Påbyggingsenhet for GES9, høyde 40-70 mm
Type OKA-W A 4030 9
Art.nr. 7424884
EAN 4012195245155
Art.nr. / Type
7424884 / OKA-W A 4030 9
Lengde
473 mm
Bredde
400 mm
Monteringsåpning for innbyggingsenhet
kvadratisk
Kanalhøyde min.
40 mm
Kanalhøyde maks.
70 mm
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

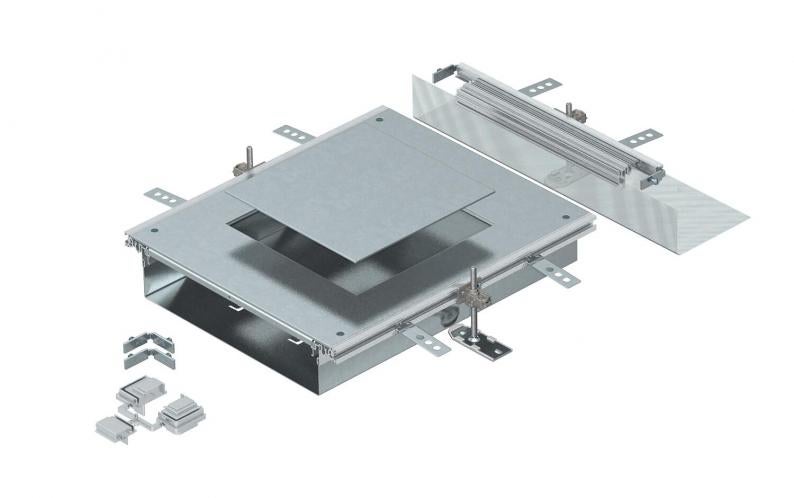

Monteringsklar kanalpåbyggingsenhet med ett installasjonslokk for montering av en innbyggingsenhet, nominell størrelse 9, består av kanalunderdel (gulvrenne med side- og gulvbeleggkontaktprofiler), kanaloverdel med blindlukket monteringsåpning og et kanalendedeksel. Det medfølger 3 høydenivellerbare monteringsvinkler, 3 gulvankere, 1 dekselskjøtstøtte og 1 byggesett for vinkelfordeler.
Størrelse på monteringsåpningen egnet til montering av en kvadratisk innbyggingsenhet med nominell størrelse 9/55.
Tekniske data

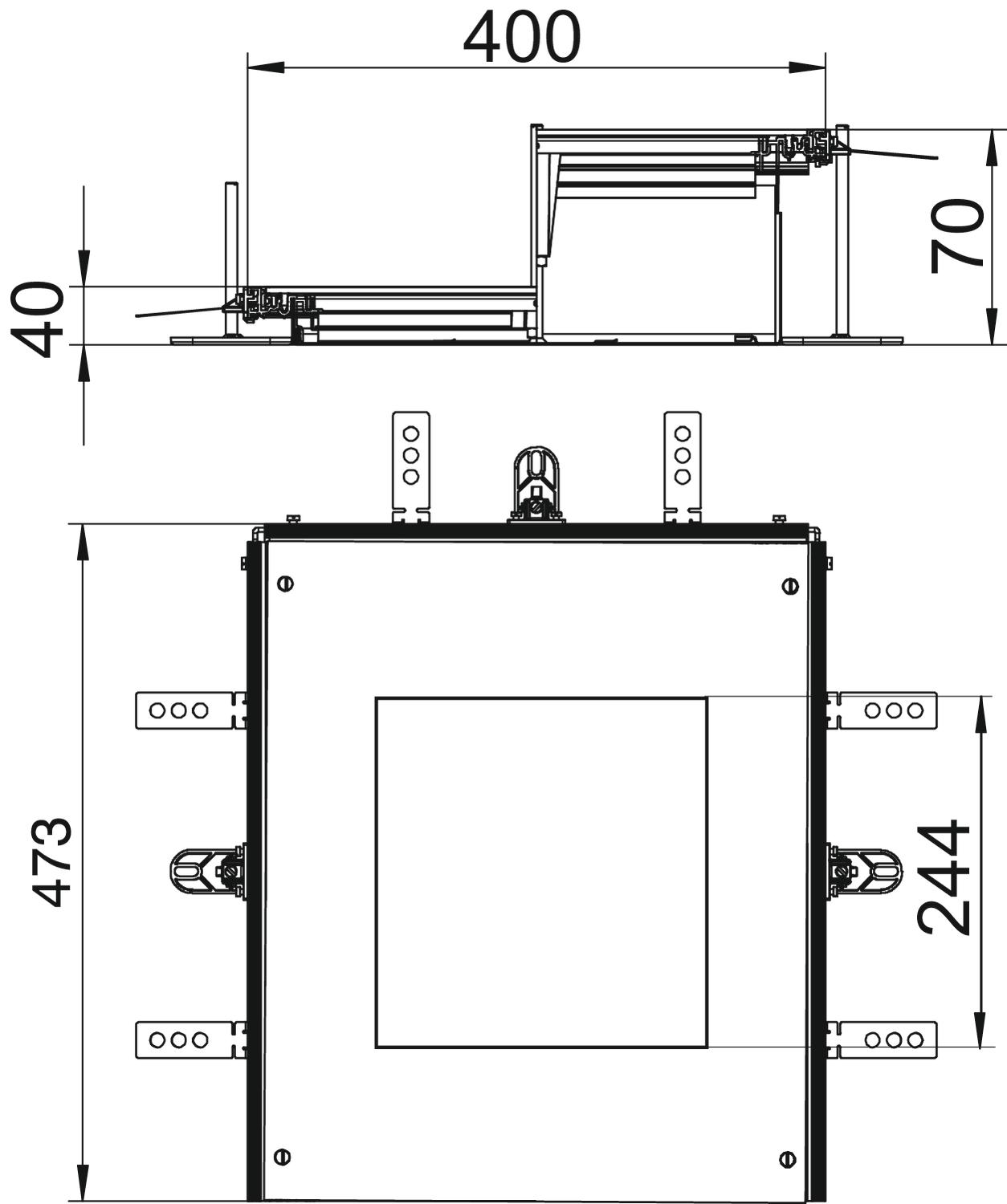

Mål
| Lengde | 473 mm |
|---|---|
| Bredde | 400 mm |
| Mål A | 400 mm |
| Mål a | 244 mm |
| Mål "h" | 40 mm |
Tekniske data
| Deksler | 1 |
|---|---|
| Nivelleringsområde min. | 40 mm |
| Nivelleringsområde maks. | 70 mm |
| Minste gulvlagshøyde | 40 |
| Egner seg for en innstøpningskanal som dekkes av gulvet | nei |
| Egner seg for en lukket innstøpningskanal som flukter med gulvet | nei |
| Monteringsåpning for tank på gulv | nei |
| Mulighet for montering av tetning | ja |
| Frakoblingsbar | nei |
| Med potensialutjevning | nei |
| Avtakbar overdel | ja |
| Dekselfeste som går i lås | nei |
| Monteringsåpning | For apparatinnsats |
| Deksel for monteringsåpning | ja |
| Med skillevegg | nei |
| Materialtykkelse for deksler | 4 |
| Monteringsåpning for innbyggingsenhet | kvadratisk |
| Egner seg for ekspansjonsfuger | nei |
| Med utstikker | ja |
| Antall monteringsåpninger | 1 |
| Med tilkoblingsåpning | ja |
| Egnet for en åpen innstøpningskanal som flukter med gulvet | ja |
| Nominell størrelse for innbyggingsenheter | 9 |
| I samsvar med ROHS | exempt |
| Kanalhøyde min. | 40 mm |
| Kanalhøyde maks. | 70 mm |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Produktserie | OKA-serie |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 46,6284 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 46,6284 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
