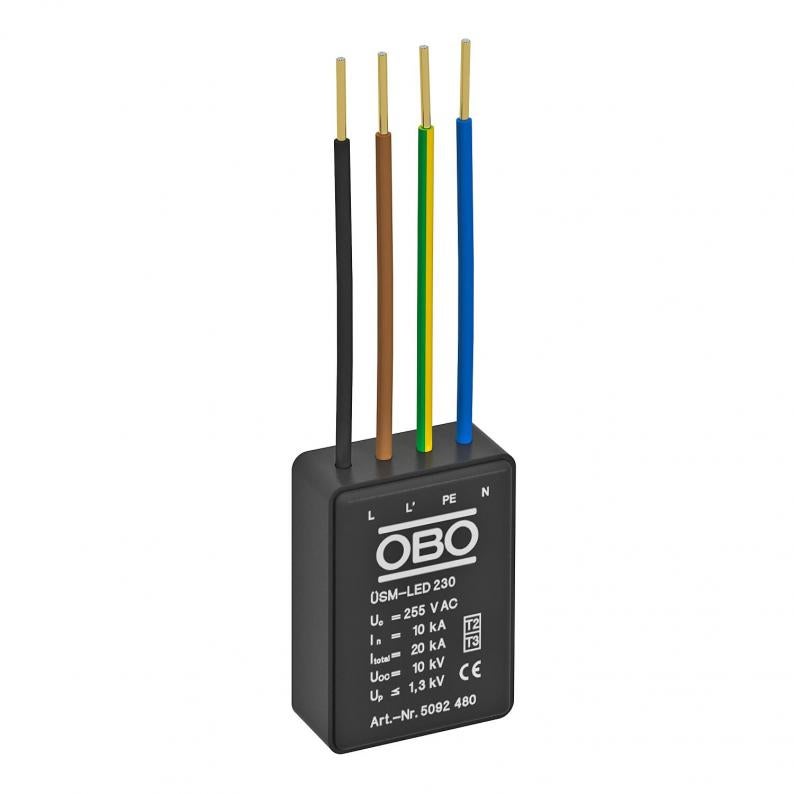

Overspenningsvern for LED-systemer 230 V
Type ÜSM-LED 230
Art.nr. 5092480
EAN 4012196035441
Art.nr. / Type / E-nr.
5092480 / ÜSM-LED 230 / 1656771
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
255 V
Gjennomføring av polene
1+N/PE
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overspenningsvern-modul type 2+3 iht DIN EN 61643-11 for 230/400V-nett.
Beregnet på å beskytte LED-belysningen.
• Med optisk funksjonsindikering
• Med lav byggehøyde for montering i masten eller i LED-lyshodet
• 1+NPE vernekrets med maks. 20 kA avledningsevne
• Overspenningsbegrensning under 1300 V eller 1000 V @ 5 kA
• Med eller uten utkobling av lysene i tilfelle feil
Bruksområde: Universell bruk for alle belysningssystemer
For beskyttelse for elektriske apperater f.eks LED belysning for overspenning
Beregnet på å beskytte LED-belysningen.
• Med optisk funksjonsindikering
• Med lav byggehøyde for montering i masten eller i LED-lyshodet
• 1+NPE vernekrets med maks. 20 kA avledningsevne
• Overspenningsbegrensning under 1300 V eller 1000 V @ 5 kA
• Med eller uten utkobling av lysene i tilfelle feil
Bruksområde: Universell bruk for alle belysningssystemer
For beskyttelse for elektriske apperater f.eks LED belysning for overspenning
Tekniske data
Tekniske data
| Nettform | Annet |
|---|---|
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Høyeste varige spenning (L-N) | 255 V |
| Høyeste varige spenning (N-PE) | 255 V |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 10 kA |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 10 kA |
| Maksimal avledningsstrøm (8/20 μs) [L-N] | 20 kA |
| Maksimal avledningsstrøm (8/20 μs) [N-PE] | 20 kA |
| Fjernsignalisering | nei |
| Testklasse type 2 | ja |
| Testklasse type 3 | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Integrert sikring | nei |
| Beskyttelsesnivå [L-N] | ≤1,3 |
| Høyeste kontinuerlige spenning AC | 255 V |
| Nominell avledningsstrøm (8/20 µs) | 10 kA |
| Gjennomføring av polene | 1+N/PE |
| Monteringstype | Annet |
| Maks. overstrømvern på nettsiden | 16 |
| Utførelse | 1+NPE (meldekontakt) |
| I samsvar med ROHS | ja |
| Nominell strøm (inn- / utgangsklemme) | 16 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| Lengde på tilkoblingskabel | 0,09 m |
| SPD iht. IEC 61643-1 | klasse II+III |
| Kravklasse i.h.t. EN 61643-11 | Type 2+3 |
| LPZ | 1→3 |
| Maksimal avledningsstrøm (8/20 μs) | 20 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 16 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 230V |
Tilkoblingsmuligheter
| Avledningsstrøm (8/20 µs) [totalt] | 20 kA |
|---|
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,0251 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,0251 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
