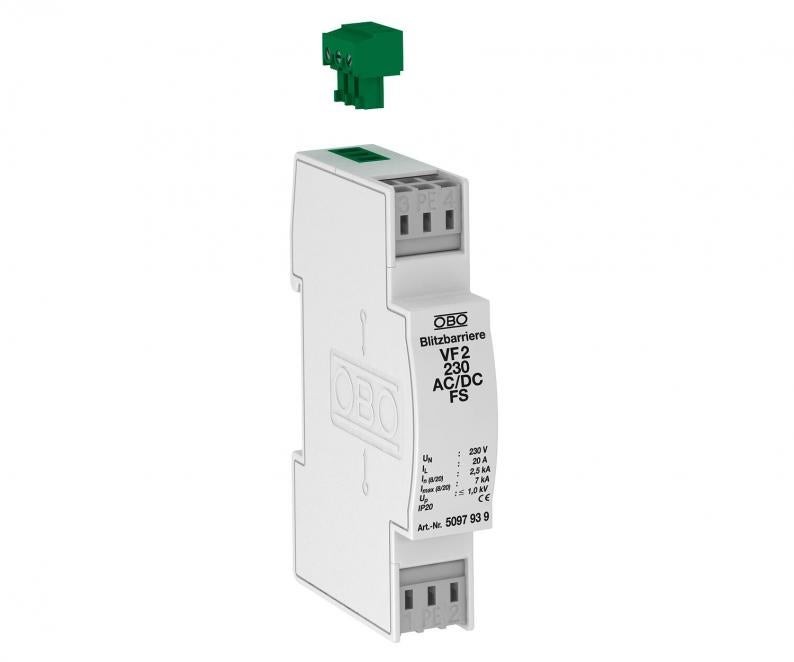

MSR-beskyttelse for 2-polet strømtilførsel med lekkasjestrømfri fjernsignalisering 230 V AC/DC
Type VF2-230-AC/DC-FS
Art.nr. 5097939
EAN 4012195578260
Art.nr. / Type
5097939 / VF2-230-AC/DC-FS
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
255 V
Høyeste varige spenning DC
350 V
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Overspenningsvern/nettfinvern type 3 iht. EN 61643-11 med fjernsignalisering uten lekkasjestrøm
• Med fjernsignalisering: potensialfri åpnekontakt for funksjonsovervåkning
• Med monteringsvennlige, skrueløse tilkoblingsklemmer

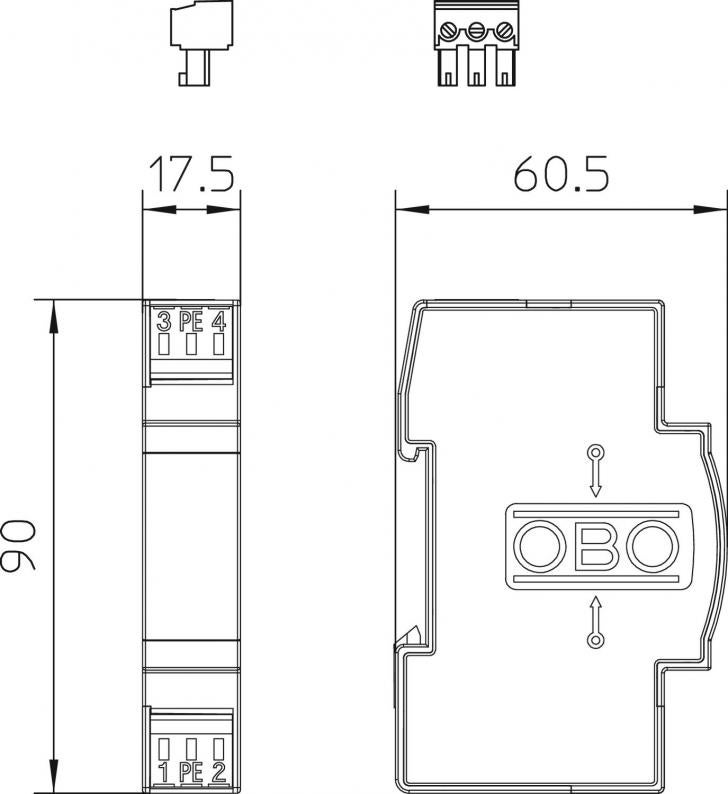

• Plassbesparende 17,5 mm rastermål
• Y-kobling
Bruksområde: Universell bruk på 35 mm profilskinne.
• Med fjernsignalisering: potensialfri åpnekontakt for funksjonsovervåkning
• Med monteringsvennlige, skrueløse tilkoblingsklemmer
• Plassbesparende 17,5 mm rastermål
• Y-kobling
Bruksområde: Universell bruk på 35 mm profilskinne.
Tekniske data
Tekniske data
| Pol antall | 3 |
|---|---|
| Nettform | Annet |
| Utblåsende | nei |
| Signalisering på enheten | ingen |
| Beskyttelsesnivå fase - fase | < 1000 V |
| Beskyttelsesnivå fase - jord | < 1400 V |
| Beskyttelsesklasse | IP20 |
| Fjernsignalisering | ja |
| Testklasse type 3 | ja |
| Beskyttelsesnivå [L-N] | ≤1000 |
| Høyeste kontinuerlige spenning AC | 255 V |
| Høyeste varige spenning DC | 350 V |
| Nominell avledningsstrøm (8/20 µs) | 2,5 kA |
| Monteringstype | Kapselskinne 35 mm |
| I samsvar med ROHS | ja |
| Nominell strøm (inn- / utgangsklemme) | 20 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse III |
| Kravklasse i.h.t. EN 61643-11 | Type 3 |
| LPZ | 2→3 |
| Maksimal avledningsstrøm (8/20 μs) | 7 kA |
| Reaksjonstid | <25 ns |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 230V AC |
Tilkoblingsmuligheter
| FM-kontakter | Åpner |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 0,14 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 2,5 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,602 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,602 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
