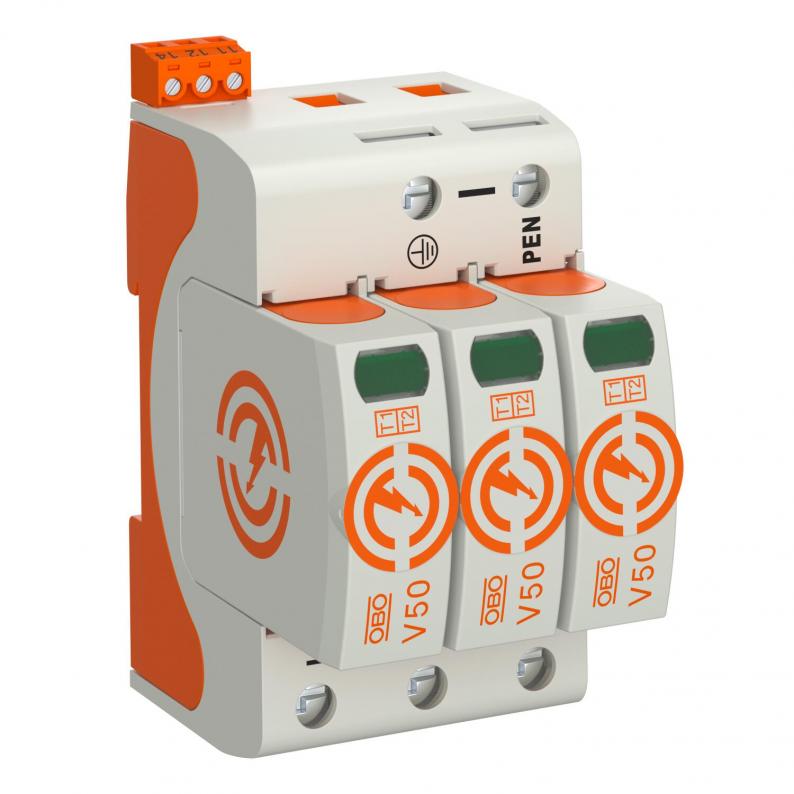

Kombiavleder V50, 3-polet med FS 385 V IT nett
Type V50-3+FS-385
Art.nr. 5093580
EAN 4012196398584
Art.nr. / Type / E-nr.
5093580 / V50-3+FS-385 / 1656799
Beskyttelsesklasse
IP20
Høyeste kontinuerlige spenning AC
385 V
Gjennomføring av polene
3
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Lynstrømkombiavleder type 1+2
• Til lynbeskyttelsepotensialutjevning iht. VDE 0185-305 (IEC 62305)
• Lynstrømavlederevne 12,5 kA (10/350) per pol og inntil 50 kA (10/350) tilsammen
• Modulær pluggbar avleder med dynamisk skilleinnretning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Plast etter UL 94 V-0
• FS-variantene har en potensialfri vekslerkontakt til fjernsignalisering
Bruksområde: Lynvernpotensialutjevning til bygninger i klasse III og IV.
* Komplett = over- og underdel
• Til lynbeskyttelsepotensialutjevning iht. VDE 0185-305 (IEC 62305)
• Lynstrømavlederevne 12,5 kA (10/350) per pol og inntil 50 kA (10/350) tilsammen
• Modulær pluggbar avleder med dynamisk skilleinnretning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Plast etter UL 94 V-0
• FS-variantene har en potensialfri vekslerkontakt til fjernsignalisering
Bruksområde: Lynvernpotensialutjevning til bygninger i klasse III og IV.
* Komplett = over- og underdel
Tekniske data
Tekniske data
| Pol antall | 3 |
|---|---|
| Nettform | TN-C |
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Høyeste varige spenning (L-N) | 385 V |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 30 kA |
| Lynstøtstrøm (10/350) [totalt] | 37,5 kA |
| Husmateriale overspenningsbeskyttelseskomponenter | PA UL 94 V-0 |
| Maksimal avledningsstrøm (8/20 μs) [L-N] | 50 kA |
| Fjernsignalisering | ja |
| Merkespenning AC (50 / 60 Hz) | 350 V |
| Integrert sikring | nei |
| Lynstøtstrøm (10/350 μs) | 12,5 kA |
| Beskyttelsesnivå [L-N] | ≤1,7 |
| Høyeste kontinuerlige spenning AC | 385 V |
| Nominell avledningsstrøm (8/20 µs) | 30 kA |
| Gjennomføring av polene | 3 |
| Monteringstype | Kapselskinne 35 mm |
| Maks. overstrømvern på nettsiden | 160 A gL/gG |
| Restspenning [L-N] @ 5 kA | 1,2 kV |
| Koblingseffekt AC | 230 V; 0,5 A |
| Koblingseffekt DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Kortslutningsfasthet ved maks. overstrømvern på nettsiden | 50 kA eff |
| Restspenning [L-N] @ 1 kA | 1,1 kV |
| TOV-spenning [L-N] - motstandsmodus - 5 s | 510 V |
| TOV-spenning [L-N] - feilsikkermodus - 120 min | 670 V |
| SPD iht. UL 1449 | Type 4 |
| Minimumsavstand | 1,5 mm |
| Godkjenninger | VDE, KEMA, UL, ÖVE |
| Nettform TN | ja |
| Nettform TN-C | ja |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| Dreiemoment | 4 Nm |
| SPD iht. IEC 61643-1 | klasse I+II |
| Kravklasse i.h.t. EN 61643-11 | Type 1+2 |
| Maksimal avledningsstrøm (8/20 μs) | 50 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 160 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Restspenning [L-N] @ 12,5 kA | 1,3 kV |
| Dimensjon | 385V |
| Materiale | polyamid |
| Luftfuktighet maks. | 95 % |
| Luftfuktighet min. | 5 % |
Tilkoblingsmuligheter
| Ledertverrsnitt fleksibel (fintrådet) min. | 1,5 mm² |
|---|---|
| Ledertverrsnitt fleksibel (fintrådet) maks. | 35 mm² |
| FM-kontakter | Veksler |
| Tilkoblingstverrsnitt FM-klemming min. | 0,5 mm² |
| Tilkoblingstverrsnitt FM-klemming maks. | 1,5 mm² |
| Tilkoblingstverrsnitt FM-klemming min. | 21 AWG |
| Tilkoblingstverrsnitt FM-klemming maks. | 16 AWG |
| Avledningsstrøm (8/20 µs) [totalt] | 120 kA |
| Ledertverrsnitt fleksibel (fintrådet) min. | 16 AWG |
| Ledertverrsnitt fleksibel (fintrådet) maks. | 2 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 1,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 16 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 2 AWG |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 1,6552 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,6552 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
