Kabelstige LG 60, 3 m NS FS
Type LG 630 NS 3 FS
Art.nr. 6208509
EAN 4012195063964
Art.nr. / Type
6208509 / LG 630 NS 3 FS
Lengde
3000 mm
Bredde
300 mm
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,5 mm
Overflate
kontinuerlig galvanisert
Materiale
stål
kl. VKE: 3 m
3m
m
Beskrivelse

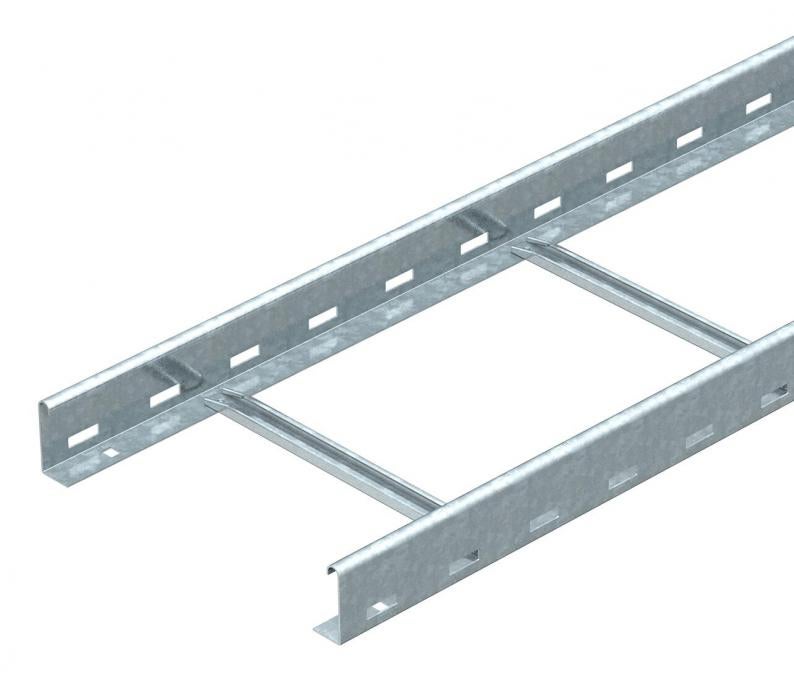

Kabelstige med hullet sidebjelke, med sidehøyde 60 mm og naglede C-profilsprosser som er åpne oppover (utførelse NS).
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Kabelstigen leveres i sammenfelt utførelse.
Passende bøyleklammer type 2056N finner du under Vertikale stigesystemer.
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 60 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 148 cm² |
| Rustfritt stål, etset | ja |
| Nytte- tverrsnitt | 14800 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | blindnaglet |
| Mål | 60x300x3000 |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,5 mm |
| Dimensjon | 60x300x3000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Produktserie | LG-serie |
Belastninger
| Støtteavstand 1,5m | 3,1 kN/m |
|---|---|
| Støtteavstand 2,0m | 2 kN/m |
| Støtteavstand 2,5m | 1,5 kN/m |
| Støtteavstand 3,0m | 1 kN/m |
| Støtteavstand 3,5m | 0,6 kN/m |
| Støtteavstand 4,0m | 0,4 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 6,243 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,243 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
