Kabelstige LG 45, 3 m FS
Type LG 460 NS 3 FS
Art.nr. 6200520
EAN 4012195063544
Art.nr. / Type
6200520 / LG 460 NS 3 FS
Lengde
3000 mm
Bredde
600 mm
Opprettholdelse av funksjon
nei
Bjelketykkelse
1,25 mm
Overflate
kontinuerlig galvanisert
Materiale
stål
Denne artikkelen er en utgått artikkel!
kl. VKE: 3 m
3m
m
Beskrivelse

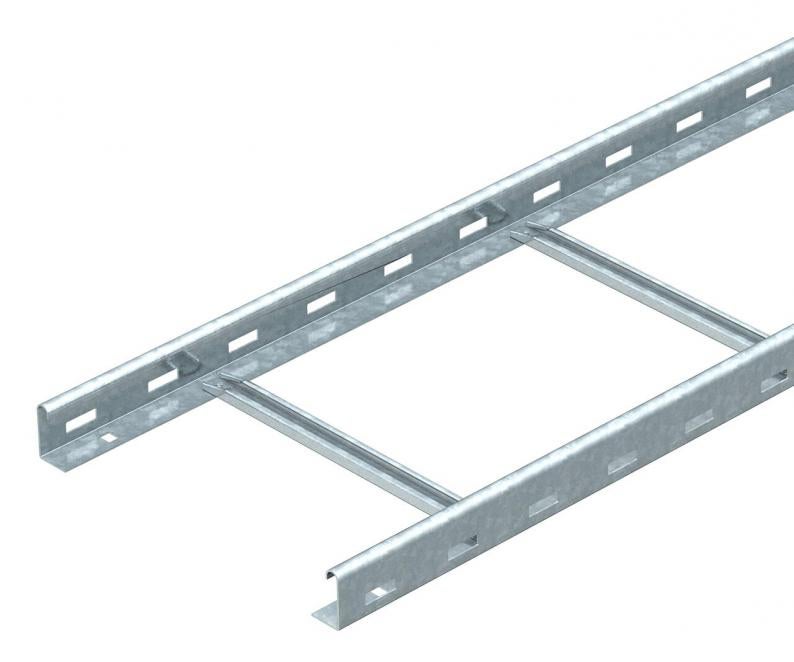

Kabelstige med hullet sidebjelke og sidehøyde 45 mm med naglede C-profilsprosser som er åpne oppover.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Kabelstigen leveres i sammenfelt utførelse.
Passende polklammer type 2056/N finner du under Kabelstigesystemer.
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 600 mm |
| Høyde | 45 mm |
| Mål B | 600 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 208 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 20800 mm² |
| Sprosseavstand | 300 mm |
| Utførelse av sprossene | Profil perforert |
| Utførelse til sidebjelken | flat profil |
| Feste til sprossen | blindnaglet |
| Sideveggens utførelse | Profil (åpen) |
| Mål | 45x600x3000 |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,25 mm |
| Dimensjon | 45x600x3000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Produktserie | LG-serie |
Belastninger
| Støtteavstand 1,5m | 1,8 kN/m |
|---|---|
| Støtteavstand 2,0m | 1,4 kN/m |
| Støtteavstand 2,5m | 1 kN/m |
| Støtteavstand 3,0m | 0,55 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 6,1478 kg CO₂e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,1478 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
