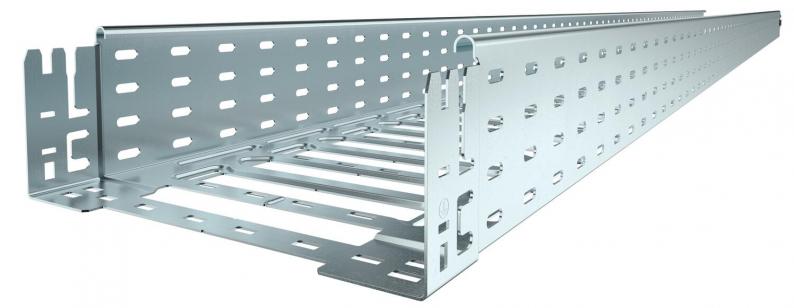

Kabelrenne SKS-Magic® 110 FS
Type SKSM 150 FS
Art.nr. 6059624
EAN 4012195829614
Art.nr. / Type
Lengde
Bredde
Høyde
Platetykkelse
kl. VKE: 3 m
3m
m
Beskrivelse
Kabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
Tekniske data
Mål
| Lengde | 3050 mm |
|---|---|
| Bredde | 500 mm |
| Høyde | 110 mm |
| Mål y | 462 mm |
| Mål L | 380 mm |
| Mål B | 500 mm |
| Mål x | 396 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 548 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1,5 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 54800 mm² |
| Med overdel | nei |
| I samsvar med ROHS | ja |
| Dimensjon | 110x500x3050 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Innsats sprinkleranlegg | ja |
| Magnetisk skjermdemping med lokk | 50 dB |
| Magnetisk skjermdemping uten lokk | 20 dB |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | SKSM-serie |
Belastninger
| Støtteavstand 1,5m | 3 kN/m |
|---|---|
| Støtteavstand 2,0m | 2,34 kN/m |
| Støtteavstand 2,5m | 1,74 kN/m |
| Støtteavstand 3,0m | 1,2 kN/m |
| Støtteavstand 3,5m | 0,72 kN/m |
| Støtteavstand 4,0m | 0,3 kN/m |
| NEMA belastningsklasse | 8C |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 20,0068 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 20,0068 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Platetykkelse
Overflate
Materiale
Farge
Art.nr.
SKSM 110 FS
3050
100
110
nei
1,5
kontinuerlig galvanisert
stål
zink
6059614
SKSM 150 FS
3050
500
110
nei
1,5
kontinuerlig galvanisert
stål
zink
6059624
Bredde
SKSM 110 FS
Art.nr.
6059614
Lengde
3050
Bredde
100
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
SKSM 150 FS
Art.nr.
6059624
Lengde
3050
Bredde
500
Høyde
110
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
Overflate
kontinuerlig galvanisert
Materiale
stål
Farge
zink
