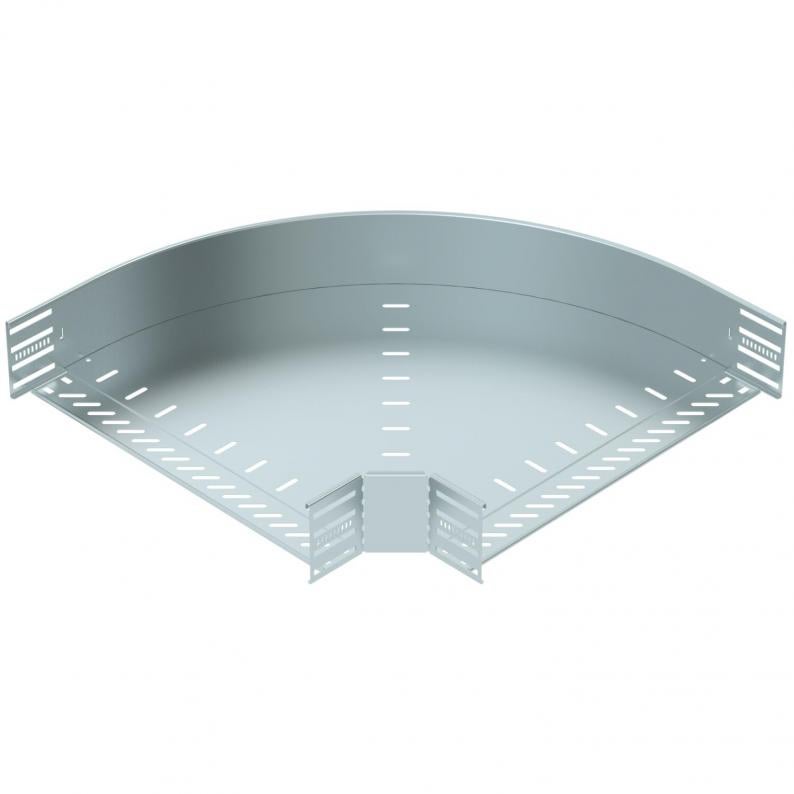

90°-bend 110 FS
Type RB 90 150 FS
Art.nr. 6036810
EAN 4012197343712
Art.nr. / Type
Bredde
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
90° bend for opprettelse av en horisontal fordeling, formdel for låse- og skrubare kabelrenner med sidehøyden 110 mm. Skrueløs montering med dobbeltklemmer eller skrueforbindelse med linsehodeskruene FRS og kombimutrene M6. Egnet for innvendig bruk. Festemateriale må bestilles separat.
Tekniske data

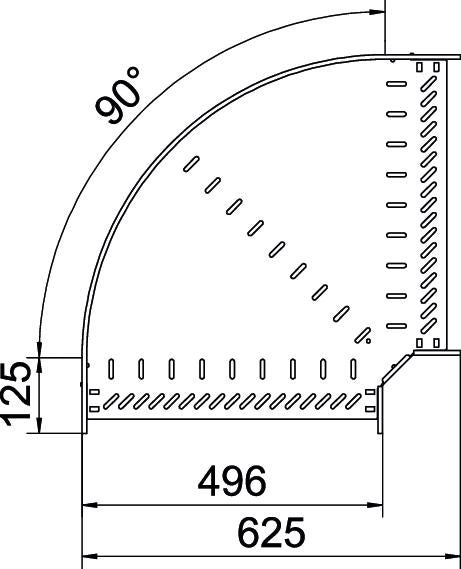

Mål
| Bredde | 500 mm |
|---|---|
| Høyde | 110 mm |
| Mål B | 500 mm |
| Mål R | 50 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Materialtykkelse bunnplate | 1 mm |
| Sving (vinkel) | 90° |
| Retningsendring | horisontal |
| Med overdel | nei |
| Konstruksjon | Bend stiv |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,25 mm |
| Temperaturområde for bruk min. | -20 °C |
| Temperaturområde for bruk maks. | 120 °C |
| Dimensjon | 110x500 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Type skjøtestykke til kabelbæresystem | med skruer/klemt |
| Anbefalt antall skruer | 24 St. |
| Produktserie | MKSM-serie, MKS-serie, SKSM-serie, SKS-serie |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 13,4501 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 13,4501 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (4)
Veiledninger og hjelp (3)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Bredde
Overflate
Materiale
Farge
Art.nr.
RB 90 110 FS
100
kontinuerlig galvanisert
stål
zink
6036800
RB 90 115 FS
150
kontinuerlig galvanisert
stål
zink
6036802
RB 90 120 FS
200
kontinuerlig galvanisert
stål
zink
6036804
RB 90 130 FS
300
kontinuerlig galvanisert
stål
zink
6036806
RB 90 140 FS
400
kontinuerlig galvanisert
stål
zink
6036808
RB 90 150 FS
500
kontinuerlig galvanisert
stål
zink
6036810
RB 90 160 FS
600
kontinuerlig galvanisert
stål
zink
6036812
