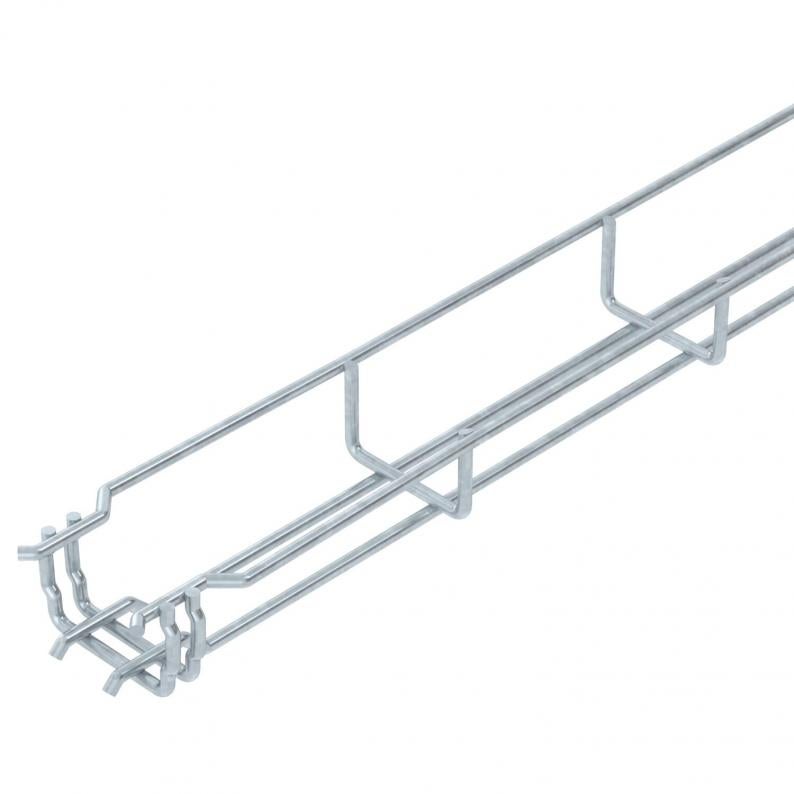

Gitterrenne GR-Magic® 35 FT
Type GRM 35 50 FT
Art.nr. 6000069
EAN 4012195624820
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse
Gitterrenne med formtilpasset skjøtestykke med profilhøyde 35 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskestørrelsen er 50 x 100 mm (unntak GRM 35/50 = 20 x 100 mm).
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 50 mm |
| Høyde | 35 mm |
| Mål B | 52 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 9,4 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 1750 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | ja |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 3,9 mm |
| Dimensjon | 35x50x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | Klikkfeste |
| Produktserie | GRM-serie |
Belastninger
| Støtteavstand 1,0m | 0,25 kN/m |
|---|---|
| Støtteavstand 1,5m | 0,11 kN/m |
| Støtteavstand 2,0m | 0,1 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,0255 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 1,0255 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Art.nr. 5218886
Gitterrenneadapter for takledningsholderType
165 MBG HGRM
kl. VKE: 50 Stykk
50Stykk
Stykk
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (6)
Erklæringer (5)
Sertifikater (3)
Veiledninger og hjelp (3)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
GRM 35 50 FT
3000
50
35
nei
9,4
3,9
6000069
GRM 35 100 FT
3000
100
35
nei
23
3,9
6000071
GRM 35 150 FT
3000
150
35
nei
36,6
3,9
6000072
GRM 35 200 FT
3000
200
35
nei
50,1
3,9
6000073

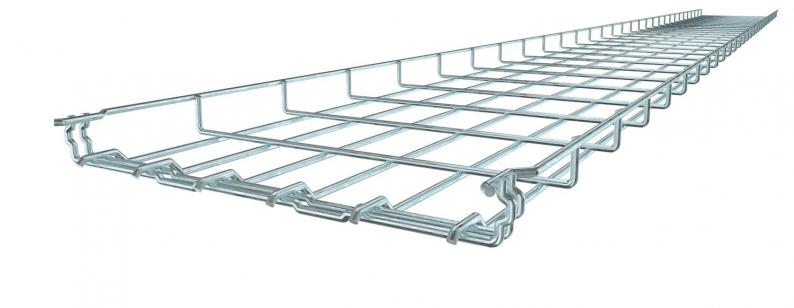

GRM 35 300 FT
3000
300
35
nei
71,3
4,8
6000075
