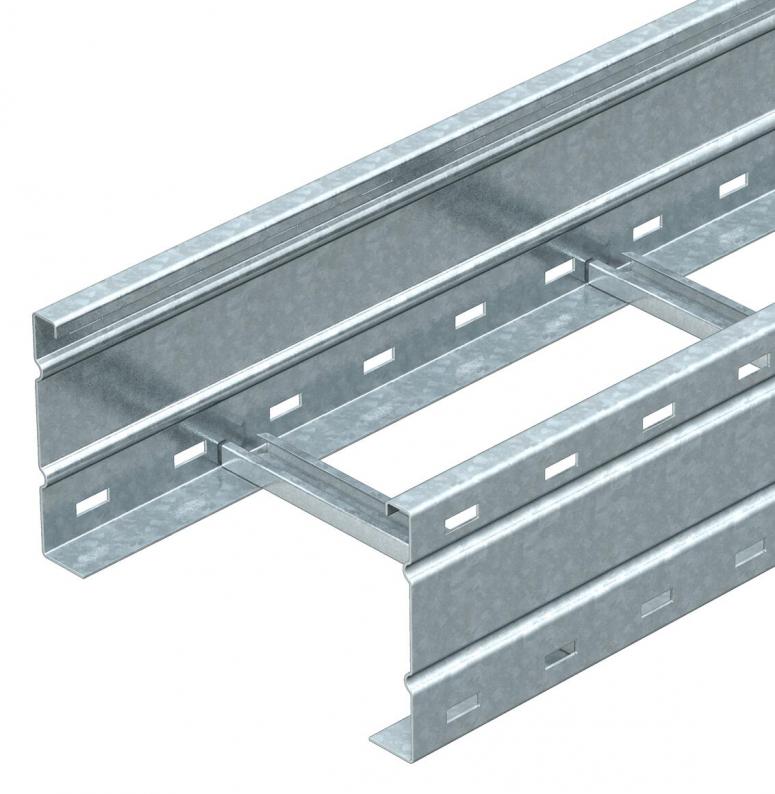

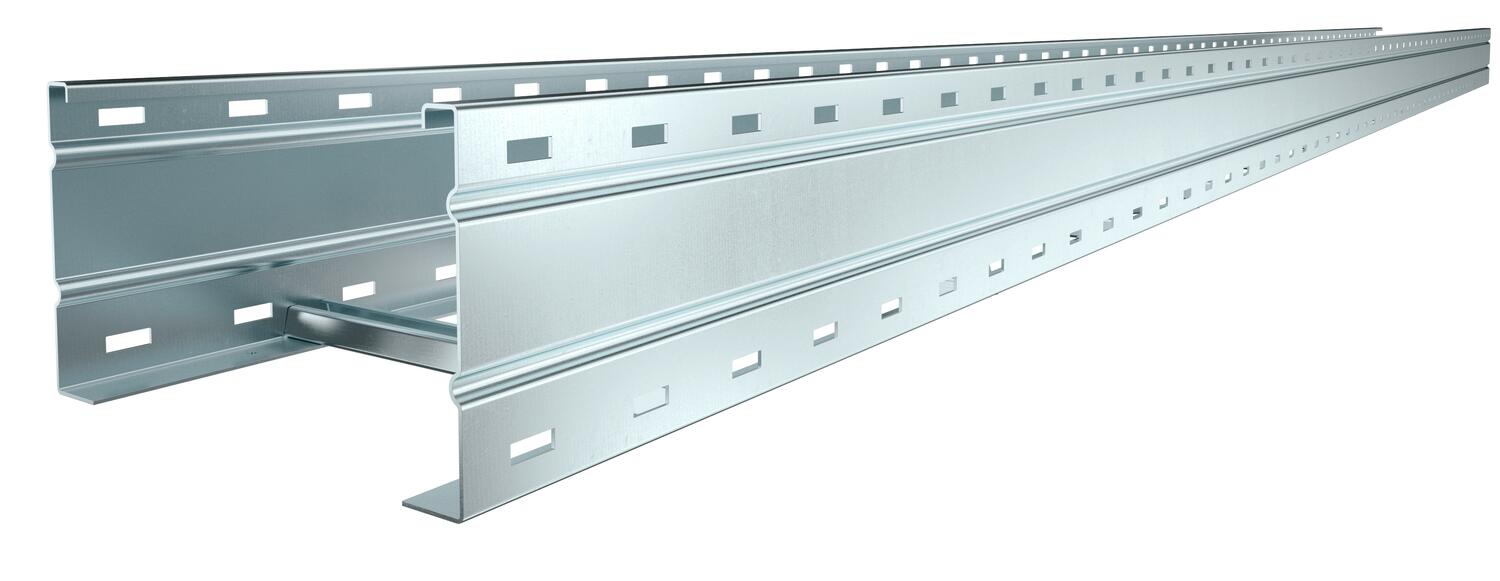

Forsterket kabelstige WKLG 160 FS
Type WKLG 1640 FS
Art.nr. 6227058
EAN 4012196169214
Art.nr. / Type
Lengde
Bredde
Bjelketykkelse
kl. VKE: 6 m
6m
m
Beskrivelse
Forsterket kabelstige med hullet sidevange i 160 mm. sidehøyde Feste av kabler og ledninger med bøyleklammer type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.
Langsgående skjøtestykker type WRV 160 må bestilles separat etter behov.
Tekniske data

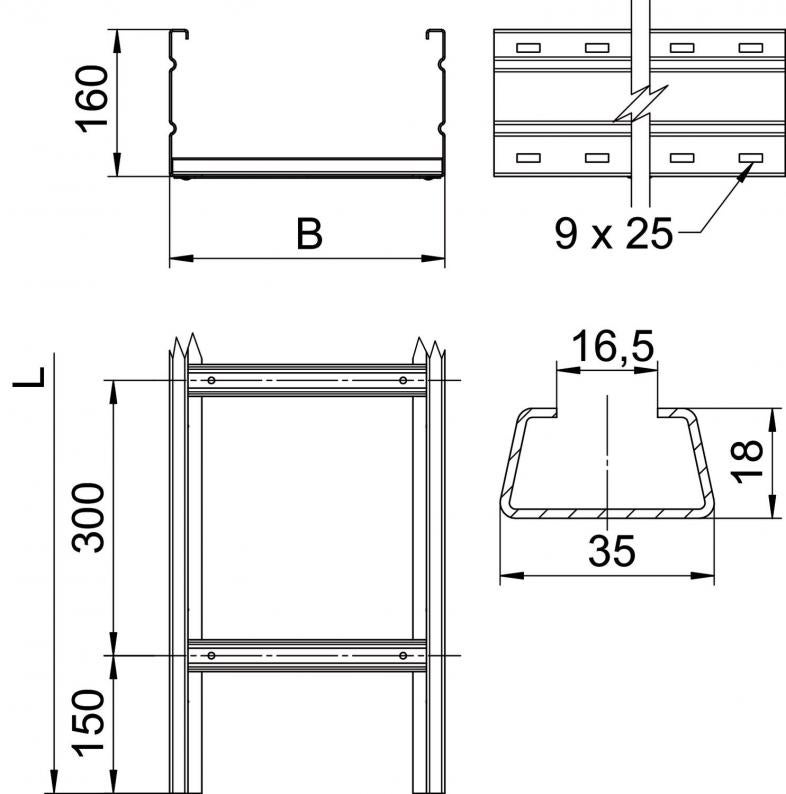

Mål
| Lengde | 6000 mm |
|---|---|
| Bredde | 400 mm |
| Høyde | 160 mm |
| Mål L | 6000 mm |
| Mål B | 400 mm |
| Spormål sprosse | 16,50 |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Forsterket utførelse | ja |
| Nytte- tverrsnitt | 572 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 57200 mm² |
| Utførelse av sprossene | Profil uperforert |
| Feste til sprossen | komplett naglet |
| Mål | 160 x 400 |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 2 mm |
| Dimensjon | 160x400x6000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Produktserie | WKLG-serie |
Belastninger
| Støtteavstand 3,0m | 3 kN/m |
|---|---|
| Støtteavstand 3,5m | 2,73 kN/m |
| Støtteavstand 4,0m | 2,5 kN/m |
| Støtteavstand 4,5m | 2,24 kN/m |
| Støtteavstand 5,0m | 2 kN/m |
| Støtteavstand 6,0m | 1,6 kN/m |
| Støtteavstand 7,0m | 1,3 kN/m |
| Støtteavstand 8,0m | 1 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 19,1133 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 19,1133 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Bjelketykkelse
Art.nr.
WKLG 1640 FS
6000
400
nei
2
6227058
WKLG 1660 FS
6000
600
nei
2
6227074
Bredde
WKLG 1640 FS
Art.nr.
6227058
Lengde
6000
Bredde
400
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
WKLG 1660 FS
Art.nr.
6227074
Lengde
6000
Bredde
600
Opprettholdelse av funksjon
nei
Bjelketykkelse
2
