FireBox T160 med Innstikktetninger, 1 Sikringsholder
Type T160ED 10AF
Art.nr. 7205754
EAN 4012196812318
Art.nr. / Type
Lysåpning indre mål
Antall innføringer
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

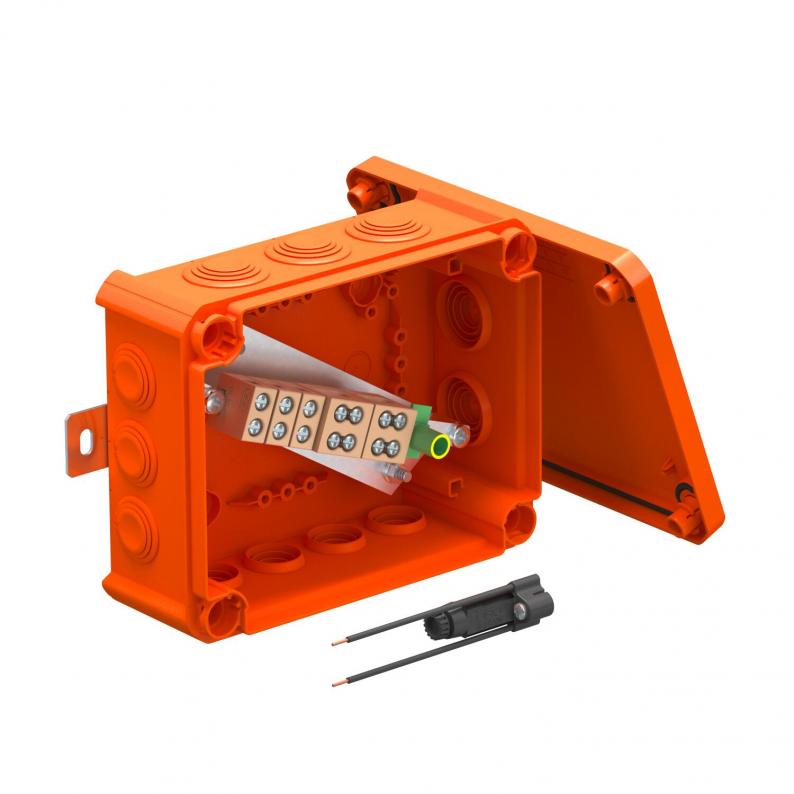

Kabelforgreningsboks med en sikringsholder og myke innstikkstetninger. Tilstrekkelig ledningsrom gjennom diagonalt plassert tilkoblingsenhet med komplett forhåndsmonterte temperaturbestandige keramikklemmer. Grønn-gul merket jordledningsklemme. Feste på godt tilgjengelige ytre stropper. Godkjent for kabelanlegg med elektrisk opprettholdelse av funksjon iht. DIN 4102 del 12, funksjonssikringsklassene E30, E60 og E90. Keramikklemmene ble testet iht. DIN EN 60998-2-1:2004.
Inkludert 2 x skruankere MMSplus P 6x35.
Inkludert 2 x skruankere MMSplus P 6x35.
Tekniske data

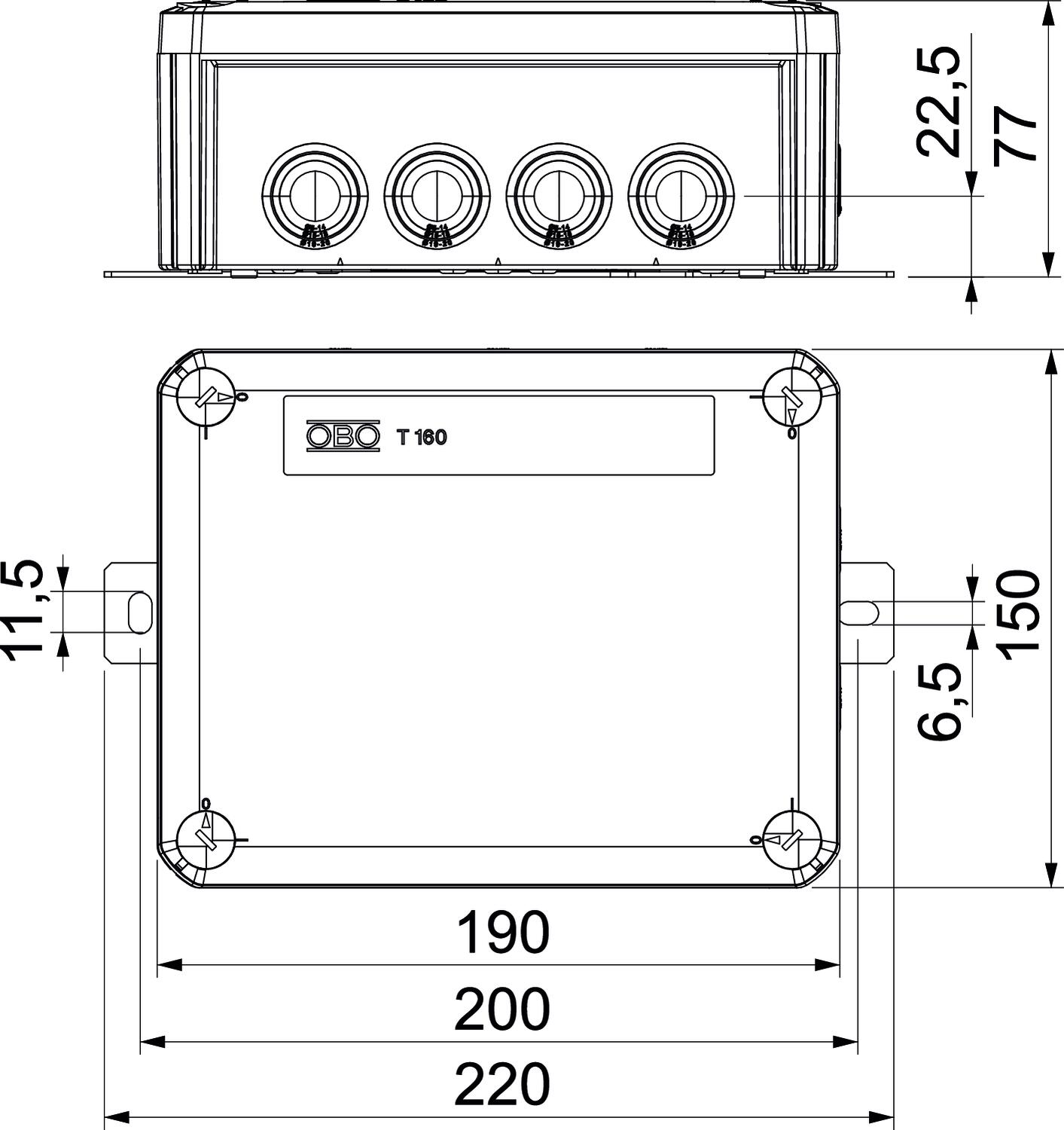

Mål
| Lengde | 190 mm |
|---|---|
| Bredde | 150 mm |
| Høyde | 77 mm |
| Lysåpning indre mål | 176x135x67 mm |
| Mål L | 190 mm |
| Mål B | 150 mm |
| Mål H | 77 mm |
| Mål L1 | 200 mm |
| Mål L2 | 220 mm |
Tekniske data
| Slagfast | nei |
|---|---|
| Halogenfri | ja |
| Antall innføringer | 12 |
| Antall klemmer | 6 |
| Innføring bakfra | nei |
| Gjennomsiktig deksel | nei |
| Beskyttelsesklasse | IP66 |
| Merkespenning | 660 V |
| Rekkemonterbar | nei |
| Med lokk | ja |
| kan plomberes | nei |
| For Ex-sone | uten |
| Nominell isolasjonsspenning | 690 V |
| Opprettholdelse av funksjon | E 90 |
| Eksplosjonstestet utførelse | nei |
| Type husgjennomføring | Trinnmembran avskjærbar |
| Med skjerming | nei |
| Værbestandig | nei |
| for Ex-sone gass | uten |
| for Ex-sone støv | uten |
| Merketverrsnitt min. | 4 mm² |
| Merketverrsnitt maks. | 10 mm² |
| Form | rektangulær |
| Utstyr | Klemme |
| Lokk | ikke transparent |
| Lokkmontering | med skruer |
| I samsvar med ROHS | exempt |
| Dimensjon | 190x150x77 |
| Materiale | polypropylen |
| Farge | oransje; RAL 2003 |
| Enkeltklemmer | 3 |
| Dobbeltklemmer | 2 |
| Beskyttelsesklemme | 1 |
| Produktserie | FireBox T-serie |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 2,4604 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 2,4604 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
