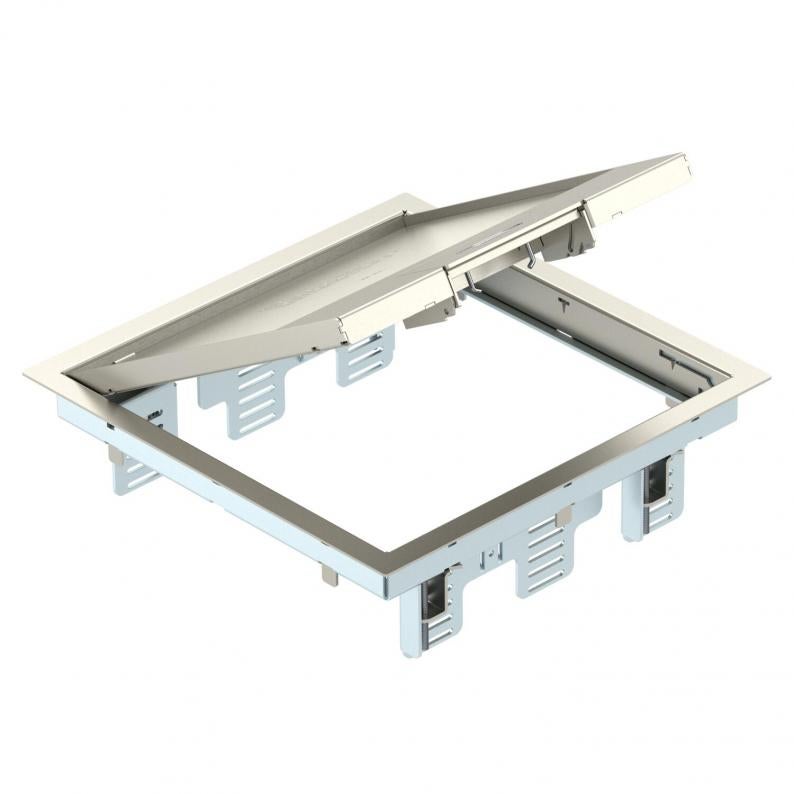

Apparatinnsats GES9M-2 med bøylehåndtak
Type GES9M-2 10U
Art.nr. 7405371
EAN 4012196028740
Art.nr. / Type / E-nr.
7405371 / GES9M-2 10U / 1226080
Tykkelse gulvbelegg
5 mm
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

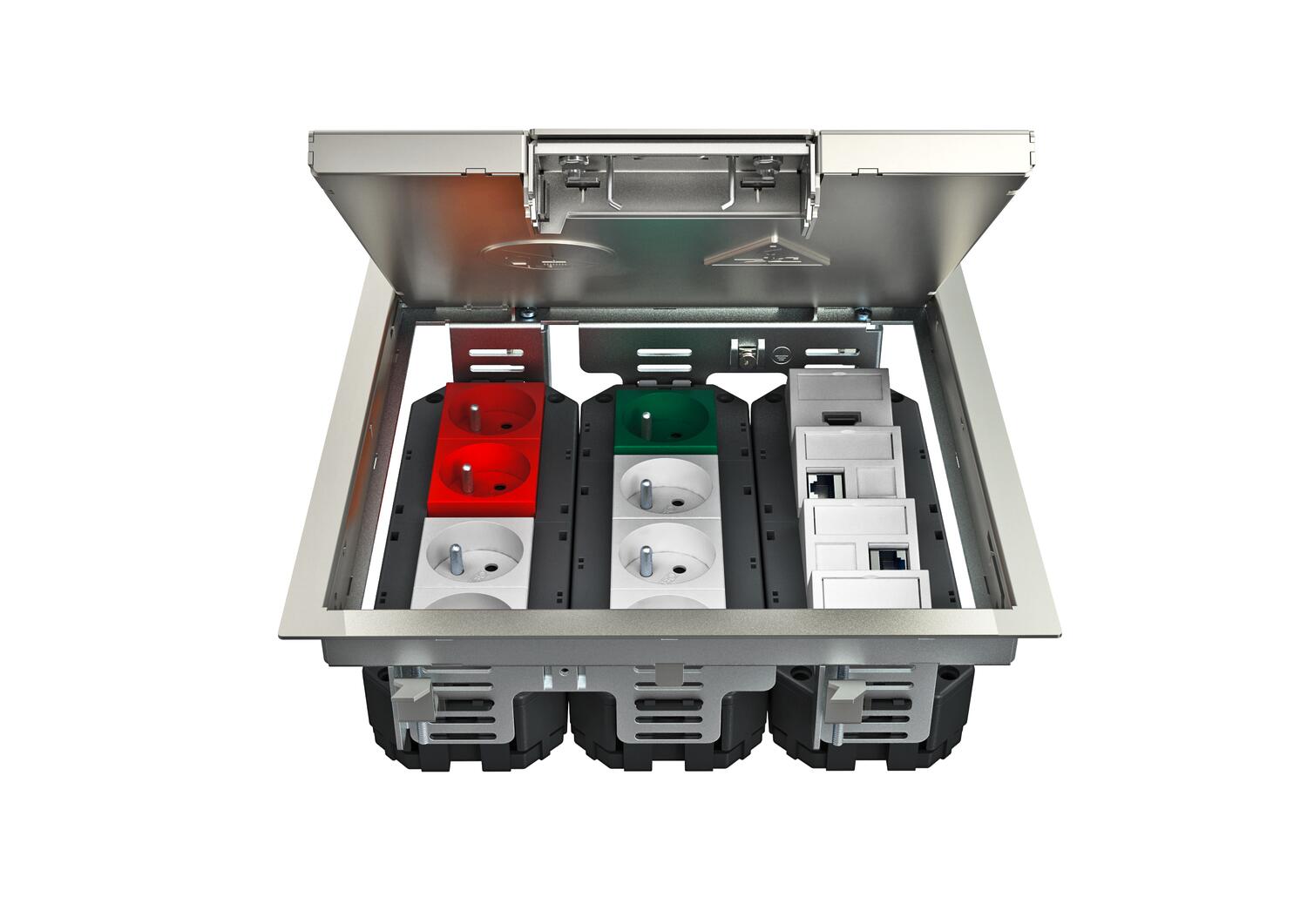

Apparatinnsats med bøylehåndtak for opp til 12 modul 45-enheter i 3 universalbokser UT4, til bruk i kanalsystemer og systemgulv innvendig.
Festestige av galvanisert stålplate. Gulvbeleggtykkelsen er stilt inn på 5 mm, og kan ved behov tilpasses til 10 mm.
Apparatinnsats med bøylehåndtak, 3-veis, for montering av MT9 monteringsbraketter. 3 deksler med APMT5-konstruksjon kan installeres
Festestige av galvanisert stålplate. Gulvbeleggtykkelsen er stilt inn på 5 mm, og kan ved behov tilpasses til 10 mm.
Apparatinnsats med bøylehåndtak, 3-veis, for montering av MT9 monteringsbraketter. 3 deksler med APMT5-konstruksjon kan installeres
Kan brukes for opptil 9 installasjonsapparater med 50 mm sentralplate.
Tekniske data

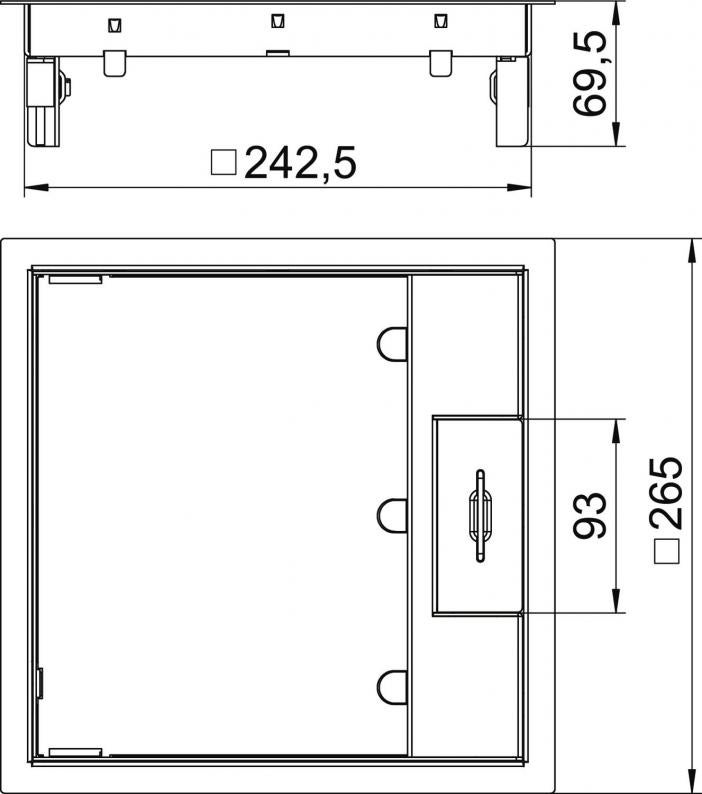

Mål
| Lengde | 265 mm |
|---|---|
| Bredde | 265 mm |
| Høyde | 67 mm |
Tekniske data
| Gulvhøyde min. | 78 mm |
|---|---|
| Tykkelse gulvbelegg | 5 mm |
| Egner seg for en innstøpningskanal som dekkes av gulvet | ja |
| Egner seg for en lukket innstøpningskanal som flukter med gulvet | nei |
| Antall installerbare enheter | 12 |
| Mulighet for montering av tetning | nei |
| Lengde innbyggingsmål | 244 mm |
| Bredde innbyggingsmål | 244 mm |
| Egnet til dobbeltgulvkanal | ja |
| Egnet til hulgulv | ja |
| Egnet til dobbeltgulvinnbygging | ja |
| Vedlikehold av gulv | tørr |
| Rammeutførelse | Teppebeskyttelsesramme |
| Antall installasjonsbokser | 3 |
| Egnet for våtrengjøring | nei |
| Innbyggingsdybde | 78 mm |
| Med gulvbeleggutsparing | ja |
| Beskyttelsesramme gulvbelegg | ja |
| Utførelse kabeluttak | Svingbart Ledningsuttak |
| Apparatholder til montering av installasjonsbokser | ja |
| Beskyttelsesgrad IK-kode | IK10 |
| Type innbyggingssystem | MT4 / GB3 |
| Tunglastutførelse | nei |
| Nominell størrelse for innbyggingsenheter | 9 |
| Beskyttelsesgrad (IP) når den brukes | IP20 |
| Beskyttelsesgrad (IP) når den ikke er i bruk | IP40 |
| Vertikal last, liten flate | til 3 000 N |
| Vertikal last, stor flate | til 5 000 N |
| Utførelse | kvadratisk |
| Åpnemekanisme | Bøylehåndtak |
| I samsvar med ROHS | ja |
| Spennområde D min. | 3 mm |
| Spennområde D maks. | 61 mm |
| Dimensjon | 266x266x69 |
| Materiale | spesialstål, rustfritt 1.4301 |
| Maks. tykkelse gulvbelegg | 10 mm |
| Produktserie | GES |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 20,0394 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 20,0394 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
