BET-testsenter: Velprøvd kvalitet
OBO-produkter står for høyeste kvalitet. For å sikre dette stoler vi på vårt eget BET-testsenter i tillegg til omfattende eksterne tester. Her blir kvaliteten, belastningsevnen og bæreevnen til OBO-produktene satt på prøve i omfattende tester. Våre høyt kvalifiserte spesialister kontrollerer blant annet lynvernkomponenter, lynvernstrukturer og overspenningsvernenheter. Effektene av lynhendelser undersøkes også her fra et vitenskapelig perspektiv.
Et annet fokus for testing er den bæreevnen og belastningsevnen til kabelføringssystemer. De toppmoderne testsystemene i OBOs testsenter muliggjør lastsimuleringer på flere tonn. OBOs testingeniører tester ikke bare under utvikling, men også som en del av sertifiseringer, i henhold til spesifikke behov eller på spesiell forespørsel fra kunden.
Også belastningsevnen til gulvsystemer blir nøye testet i BET-testsenteret.
Hurtigveiledning om all informasjon for deg
OBO utfører følgende tester i BET-testsenteret:
- Kabelføringssystemer: Tester iht. DIN/EN/IEC 61537
- Elektromagnetiske egenskaper til kabelføringssystemer:
Tester iht. DIN/CLC/TS 50659 - Undergulvsystemer: Tester iht. DIN/EN 50085-2-2
- Lynvernkomponenter: Tester iht. DIN/EN/IEC 62561
- Overspenningsvern: Tester iht. DIN/EN/IEC 61643
Elektrisk ledende kabelstyringssystemer av metall som er integrert i potensialutjevningen, skjermer kablene og ledningene som legges i dem, mot elektromagnetiske interferensfelt.
Effektiviteten til skjerming mot magnetiske felt blir definert av skjermingseffekten til kabelstyringssystemene og målt iht. kapittel 4 i DIN/CLC/TS 50659. Til dette blir interferensstrømmen indusert i en ledersløyfe av magnetfeltet til en pulsstrøm, målt i en fast anordning. Den magnetiske skjermingseffekten til et kabelstyringssystem er da 20 ganger verdien av logaritmen av forholdet mellom interferensstrømmen i ledersløyfen uten kabelstyringssystem, og interferensstrømmen i ledersløyfen hvis den befinner seg i kabelstyringssystemet.
Overføringsimpedans er en annen egenskap ved elektrisk ledende kabelstyringssystemer av metall som brukes til å evaluere elektromagnetisk interferens.
Det skyldes forholdet mellom spenningsfallet langs en fast anordning og en interferensstrøm som strømmer gjennom denne anordningen. Spenningsfallet som oppstår, er en kombinasjon av spenningsfallet som faller langs anordningen på grunn av interferensstrømmen i kabelstyringssystemet og spenningsfallet som induseres av denne interferensstrømmen i en kabel som legges i kabelstyringssystemet. Overføringsimpedansmålingen utføres iht. kapittel 5 i DIN/CLC/TS 50659.

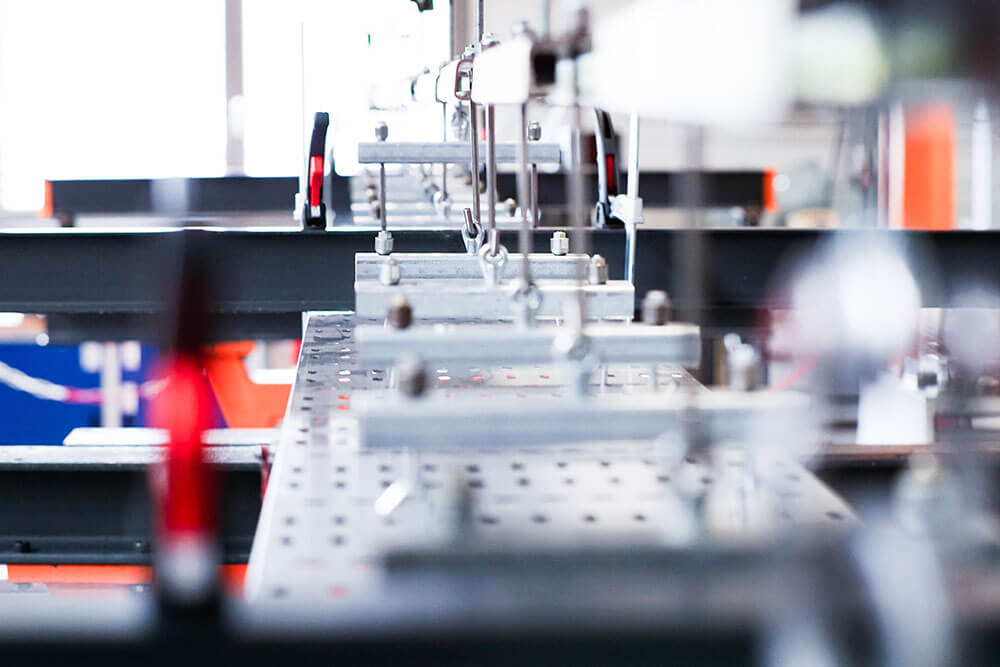

For å sikre ledeevnen til kabelføringssystemet (KTS) er det i DIN/EN/IEC 61537 foreskrevet tester for sikker arbeidsbelastning (SWL) og definert tilsvarende testbetingelser. BET-testsenteret har et eget KTS-testanlegg for å utføre disse testene. Det er utviklet av OBO Bettermann. Gjennom årenes løp er anlegget kontinuerlig utvidet og tilpasset til nye krav og forhold.
Kabelføringssystemene monteres i henhold til DIN/EN/IEC 61537. Avhengig av lengden på testfeltet, utsettes prøvestykkene for totalt 7 t trekkraft og lasten som skal bæres, ved hjelp av to hydrauliske sylindre. Deformeringene som oppstår, registreres av avstandssensorer og dokumenteres sammen med den eksisterende kraften i kN/m. Hvis kabelføringssystemet har tålt belastningen, økes det med en faktor på 1,7 for å beskytte mot feil. Deformeringen i forhold til belastningen dokumenteres videre.
Med KTS-testanlegget kan det utføres tester med belastning fra 0,05 kN/m til 4,9 kN/m. Følgende tester kan utføres i henhold til DIN/EN/IEC 61537: Horisontale og vertikale plan, horisontal kjøreretning i henhold til kapittel 10.3, 10.4 og 10.5 med støtteavstander
- inntil 7 m som tofelts-støttestruktur
- inntil 15 m som ettfelts-støttestruktur

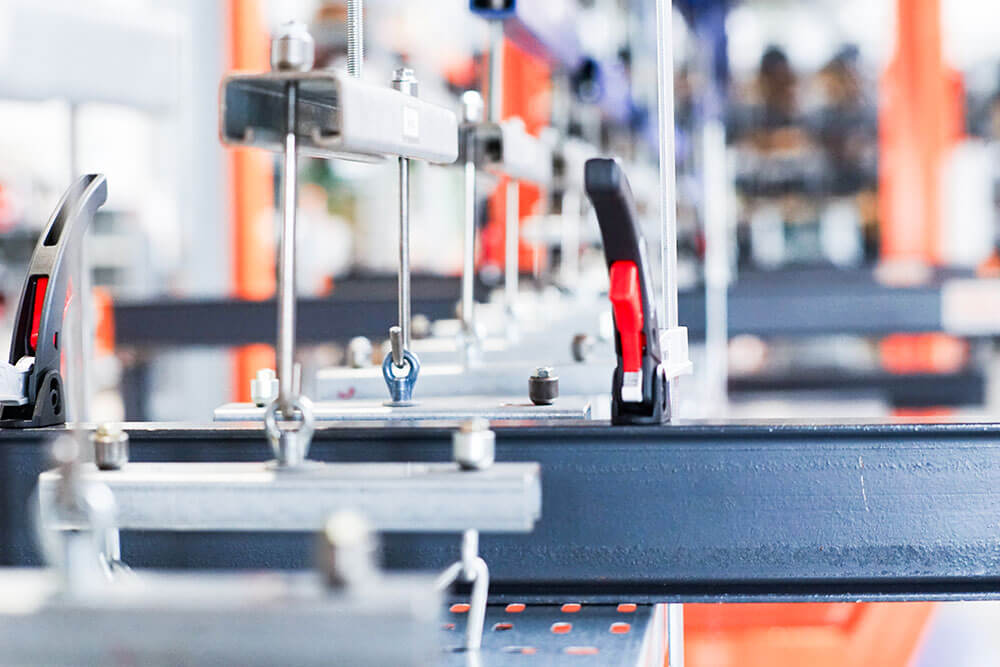

Kabelrenne- eller kabelledersystemer samt individuelle elementer som støtter disse systemene (f.eks. braketter og hengeanordninger) utsettes for sikker arbeidsbelastning i henhold til DIN/EN/IEC 61537. Under testen registrerer KTS-testsystemet den faktiske kraften og den tilsvarende deformasjonen. Testsystemet er utformet for en trekkkraft på 25 kN.
Den mekaniske styrken til kabelføringssystemer og kabelledersystemer testes ved hjelp av en slagprøve med pendelhammer. Pendelhammertesteren i BET-testsenteret kan teste opptil 50 J. I henhold til DIN/EN/IEC 61537 er en slik test ikke nødvendig for metalliske systemer.
En annen test som kan utføres i BET-testsenteret er testen av elektrisk ledningsevne på kabelføringssystemer og kabelledersystemer iht. kapittel 11 i DIN/EN/IEC 61537. Den brukes for å sikre potensialutjevning og jordforbindelse.
Systemkomponenter som ikke er underlagt en korrosjonsklasse i teststandarden DIN/EN/IEC 61537, kan testes i en salttåkespraytest i salttåkekammeret. Den nøytrale saltspraytesten (NSS) i henhold til ISO 9227 muliggjør en vurdering av korrosjonsbestandighet med uklassifisert korrosjonsbeskyttelse. Denne testen brukes også ofte for å sammenligne lignende typer korrosjonsbeskyttelse.

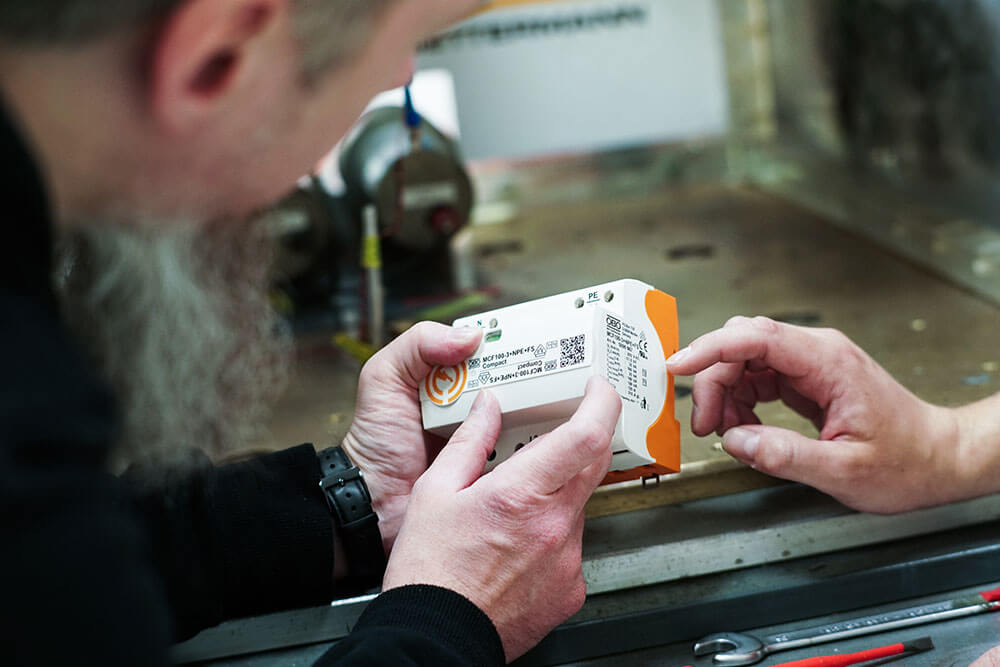

DIN/EN/IEC 61643-serien av standarder krever ulike ytelses- og sikkerhetstester for å demonstrere ledningsevnen og riktig ytelse til overspenningsbeskyttelsesenheter (SPD). Disse kontrollene sikrer også sikkerheten til SPD-er i tilfelle systemfeil.

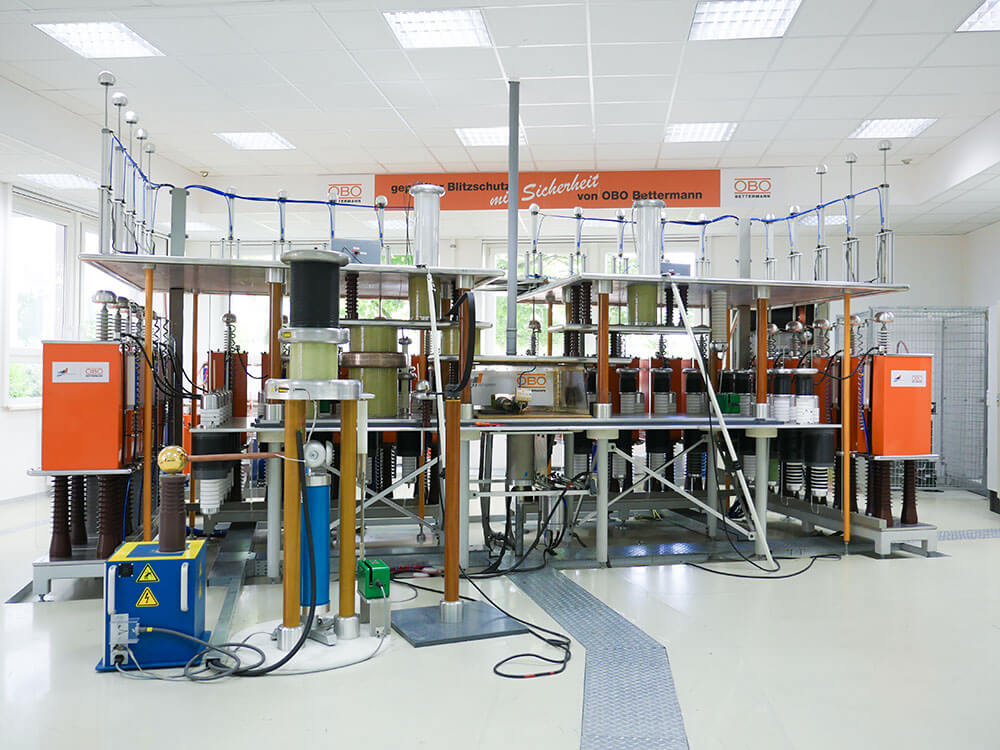

Lynstrømgeneratoren i BET-testsenteret kan brukes til å teste ytelsen og konduktiviteten til SPD-er av type 1 og 2. Den leverer 8/20 og 10/350 strømpulser opp til 200 kA. Lynstrømgeneratoren inneholder et ohmsk-kapasitivt differensialspenningsdelersystem som måler opptil 10 kV.
En vekselstrømkilde er også tilgjengelig for arbeidstesten, som kobles parallelt med lynstrømgeneratoren og kan levere potensielle kortslutningsstrømmer på opptil 3,5 kA ved 190 V og 255 V og 1,5 kA ved 440 V.

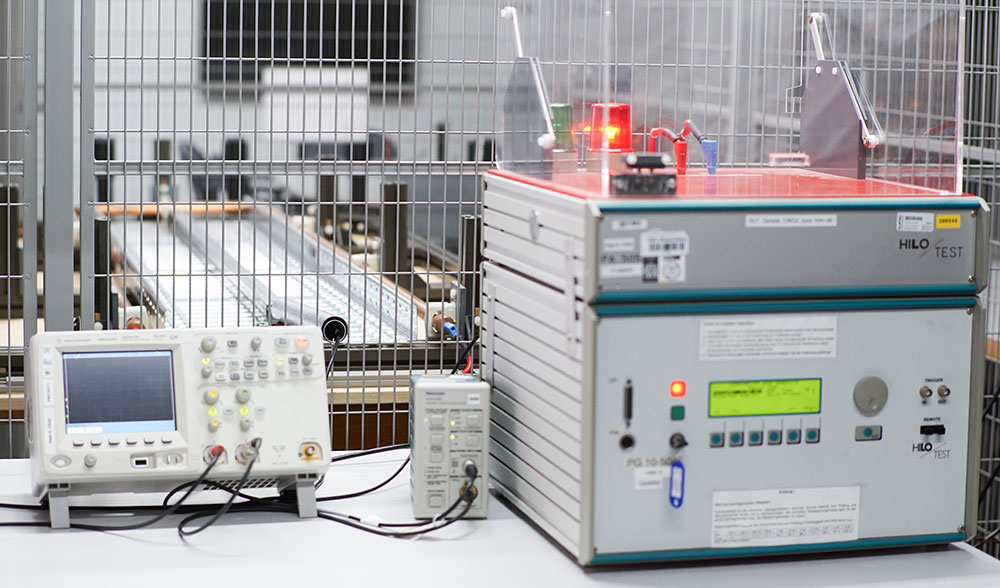

Våre hybridgeneratorer er i stand til å levere opptil 24 kV (1,2/50) / 12 kA (8/20). Med tillegg av en 498 Ω motstand, er responsimpulsspennings målinger for koblende og kombinerte SPD-er mulig iht. CTL-beslutningsarket DSH 2006.
Totale lekkasjestrømmålinger kan utføres på SPD-er med opptil 4 strømførende lederforbindelser. Med eksisterende målesystem kan strømmen gjennom hver strømførende leder måles opp til 60 kA for strømpulser på 8/20 og 10/350.
Begrensende spenninger og lekkasjestrømmer kan også sjekkes i BET-testsenteret.
Ulike tester som lynimpulsstrømmer, elektriske, mekaniske og miljøtester er foreskrevet i DIN/EN/IEC 62561-serien av standarder. Dette beviser at komponentene i et lynbeskyttelsessystem har tilstrekkelig lynstrømimpulsbæreevne og motstand mot miljøpåkjenninger.
Følgende tester er mulige med BET-testsenterets testanordninger:
Konditioneringstestene (aldringstestene) som kreves i DIN/EN/IEC 62561-serien, kan utføres i saltsprayboksen og Kesternich-apparatet. Den sykliske salttåkespraytesten (alvorlighetsnivå 2) beskrevet i IEC 60068-2-52, kan utføres med salttåkeboksen. Behandlingen i en fuktig svovelholdig atmosfære i henhold til ISO 6988 utføres i Kesternich-apparatet.

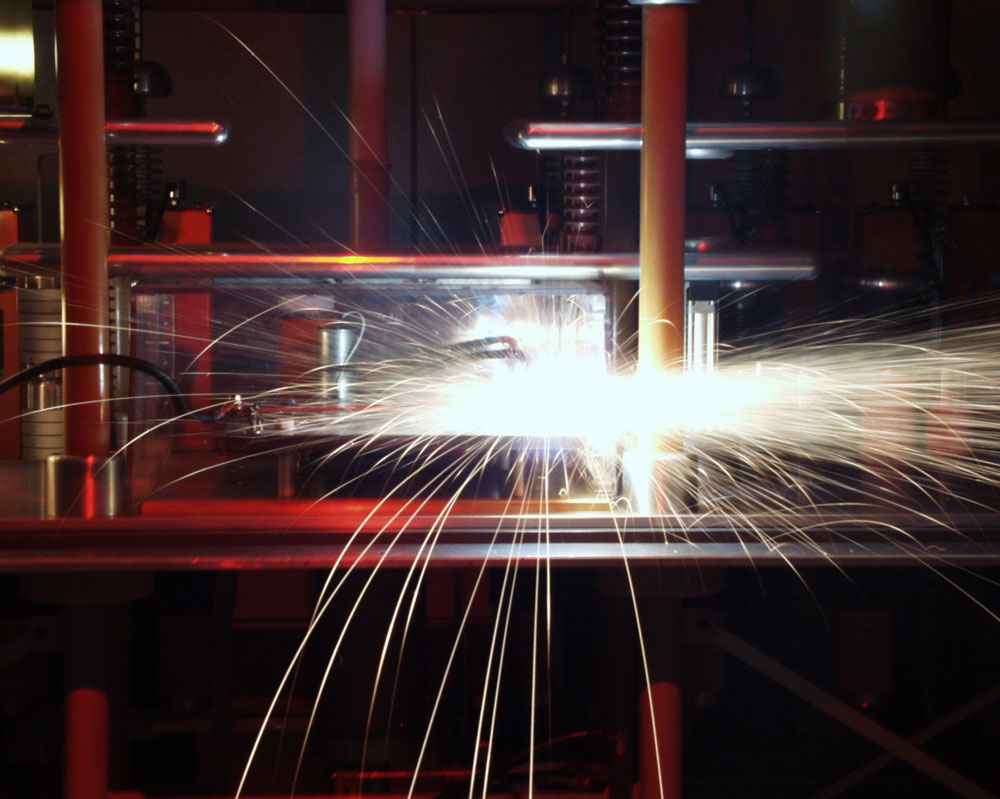

Lynstrømgeneratoren kan brukes til å utføre lynstrømtester i DIN/EN/IEC 62561-serien opp til 200 kA og en bølgeform på 10/350 og 8/20. Lynbeskyttelsessystemkomponenter slik som koblingskomponenter, linjematerialer, isolerende gnistgap, lyntellere og komponenter for isolerte lynbeskyttelsessystemer, kan da testes.
Ytterligere elektriske tester, som å teste kontaktmotstanden eller den spesifikke elektriske motstanden til linjematerialer, samt isolasjonsmotstandsmålinger, er mulig ved bruk av ulike målemetoder.
Med hybridgeneratoren kan responsimpulsspenninger på opptil 24 kV (1,2/50) og impulsstrømpulser på opptil 12 kA (8/20) testes.
Med høyspenningstestenhetene er det også mulig med spenningsøkninger på 100 V/s opp til 5 kV AC og opptil 6 kV DC.
I tillegg kan det også utføres ulike mekaniske tester, for eksempel slagtester med pendelhammer.

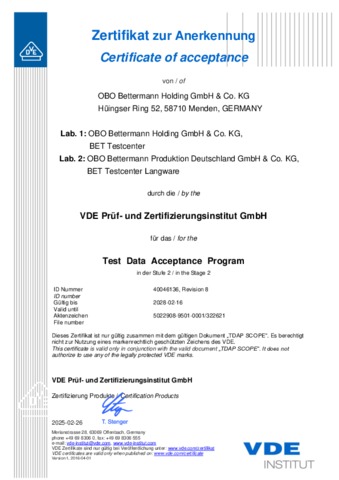

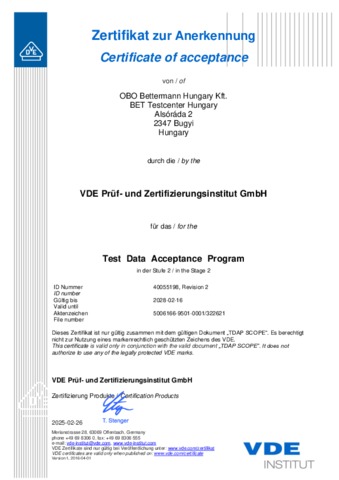

Sertifikater
Som beslutningsregel som beskriver hvordan måleusikkerhet tas i betraktning i samsvarserklæringer for et spesifikt krav, gjelder føgende:
Samsvarserklæringer avgjøres i henhold til IEC Guide 115, med mindre annet er spesifisert i den anvendte teststandarden.
