Kabelføringskanal LKM: Pålitelig beskyttelse for kabler og ledninger

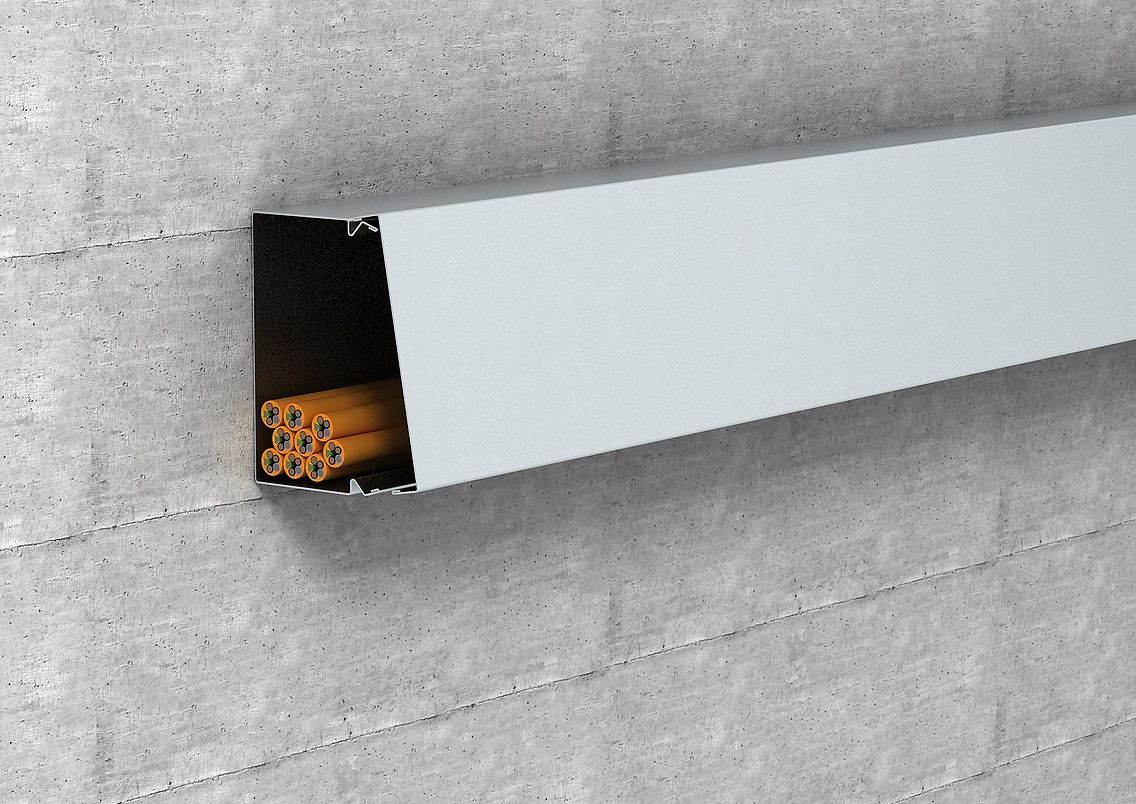

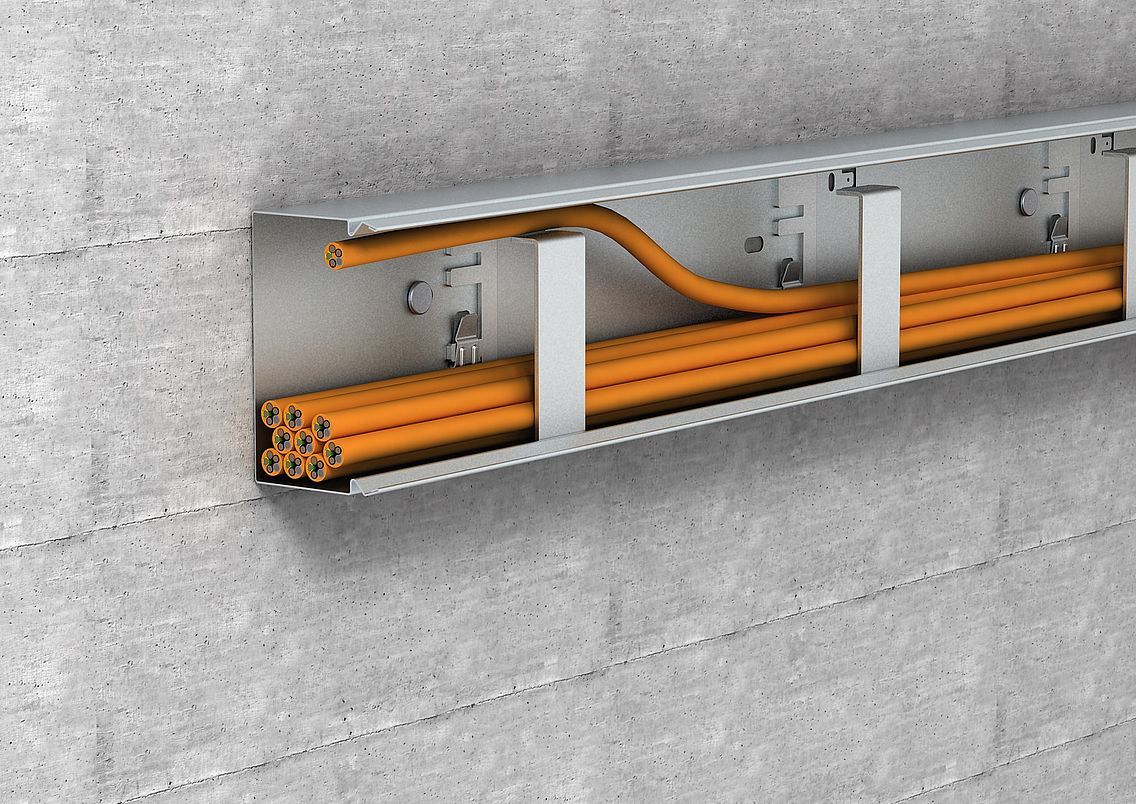

OBO LKM-metallkabelføringskanaler har vist seg mange ganger som et stabilt system i røffe omgivelser, som industrimiljøer eller anleggsplasser. De danner et lukket system, som muliggjør enkel etterinstallasjon også med prefabrikerte støpsler. Kanalsystemet beskytter på en pålitelig måte linjene til maskiner og systemer mot mekanisk belastning og forurensning. Kabler og ledninger blir ikke bare lagt forskriftsmessig og sikkert, men også på en visuelt tiltalende måte. Kabelføringskanalene er utstyrt med støpte deler og tilbehørskomponenter, som kantbeskyttelsesringer og endestykker, noe som gjør systemet enda mer fleksibelt.
Kantbeskyttelsesringer: tidsbesparende og ukomplisert etterinstallasjon

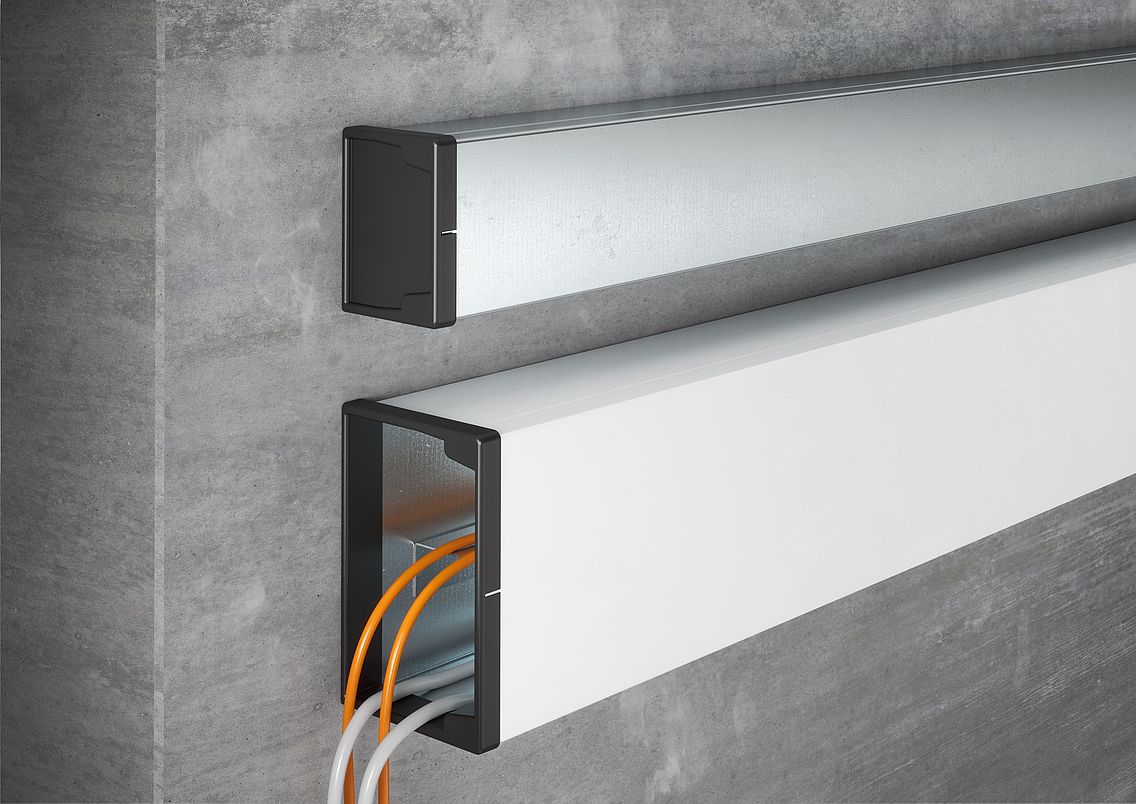

Kantbeskyttelsesringene til LKM-systemet kan enkelt installeres på nytt - selv om kanalene allerede er montert på veggen eller til og med utstyrt med kabler. Kantbeskyttelsesringene av halogenfritt materiale kjennetegnes både av sitt tiltrekkende utseende og sin brukervennlige følelse. Lukkede endestykker er tilgjengelig i samme utførelse.

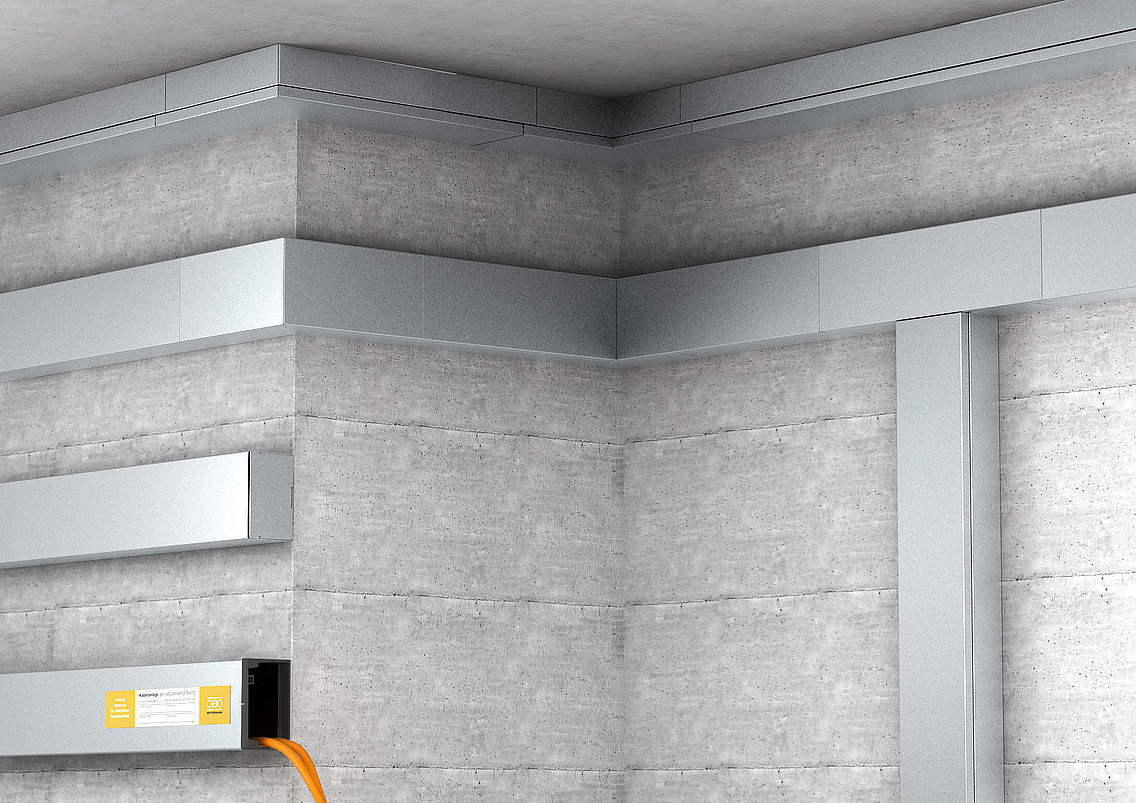

Kabelføringskanaler for enhver utfordring: størrelses- og overflateutvalg

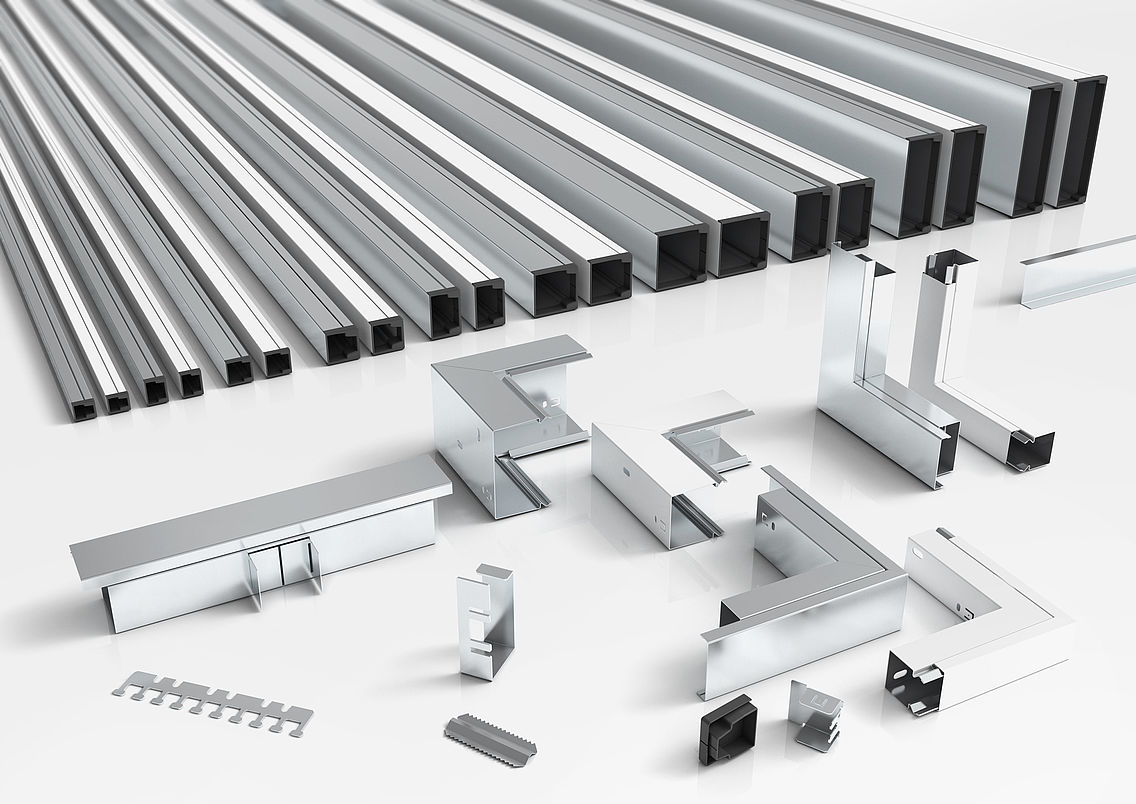

Ti ulike kanalstørrelser er tilgjengelige i LKM-systemet, slik at du raskt og enkelt kan finne riktig LKM-kanal for alle installasjonsprosjekter. Alle kanaler er tilgjengelig med overflatene FS (kontinuerlig galvanisert) og FSK (kontinuerlig galvanisert og plastbelagt, ren hvit). Også spesialløsninger er tilgjengelig i samtlige RAL-fargetoner. Dette gjør at LKM-kanalene passer perfekt inn i ulike installasjonsmiljøer. OBO-valghjelpen gir en oversikt over alle kabelføringskanaler og leder til den aktuelle LKM-varianten i noen få trinn.
Beskyttelse og opprettholdelse av funksjon
LKM-kabelføringskanaler er dokumentert å både styre og beskytte kabler og ledninger samt for funksjonelt vedlikehold. Kabelleggingen med kabelføringskanaler av metallLKM er godkjent som kabelspesifikk leggemetode iht. DIN 4102 del 12 for funksjonssikringsklassene E30 til E90. Kanalen LKM20030 er spesielt testet som brann - og telekabel. Kanalen LKM60100 er testet både som strømkabel og som brann - og telekabel.
Praktisk installasjon

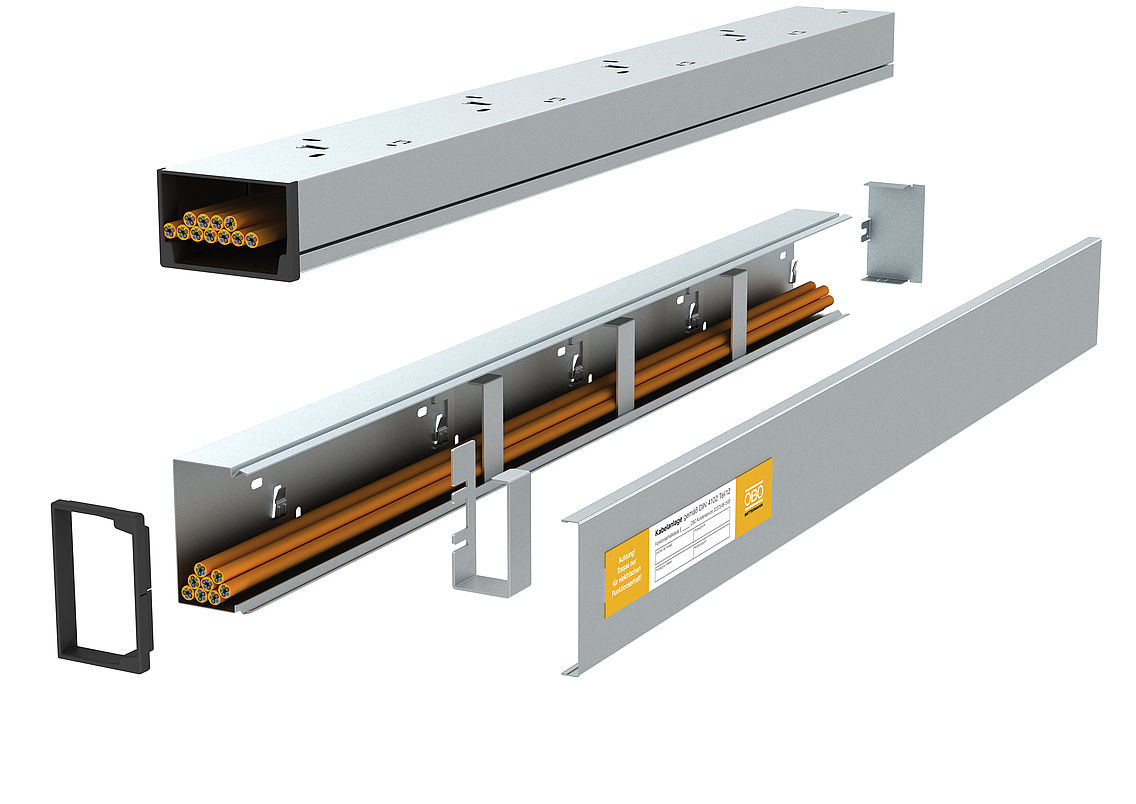

Kabelføringskanalen LKM egner seg også for vannrett vegg- og takmontasje. For kanal av type LKM60100 kan en festeklemme brukes for å hindre at kablene faller ut. Etter at kabelinstallasjonen er fullført, blir kanaloverdelen satt fast på kanalunderdelen. Potensialutjevningen mellom over- og underdel samt under kanallengdene er garantert uten bruk av ekstra forbindelseskabler. Det gjør man at sparer tid og får pålitelig beskyttelse.
Gjennomtenkt til minste detalj
Mange smarte monteringsdetaljer gjør kabelføringskanalene LKM til en ytterst pålitelig følgesvenn ved legging av kabler og ledninger:
- Kantbeskyttelsesringen stikkes på de åpne endene til LKM-kanalene og forhindrer skade på den utførte kabelen.
- Kantbeskyttelsesringene sørger for ekstra fleksibilitet, da de enkelt kan monteres på nytt - selv om kanalen allerede er installert og utstyrt med kabler.

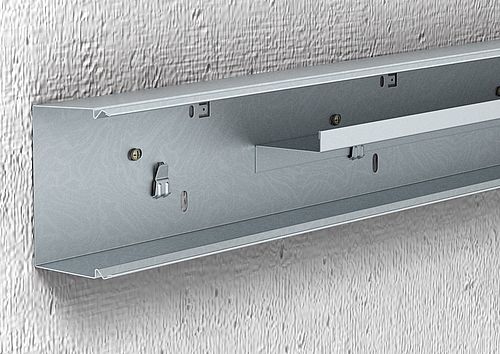

- Skilleveggen settes inn i laskene på gulvet, noe som sikrer potensialutjevning uten ekstra hjelpemidler.

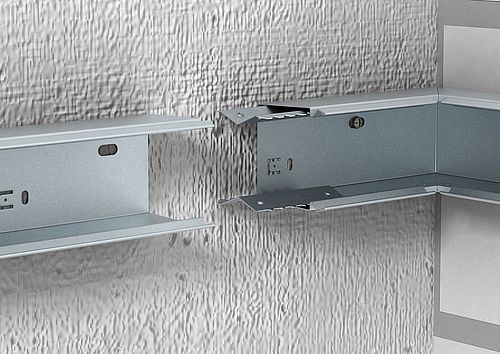

- Kanalskjøteren festes innenfra i delene som skal skjøtes sammen etter monteringen av LKM-kanalene, som også sikrer potensialutjevning mellom disse to delene.

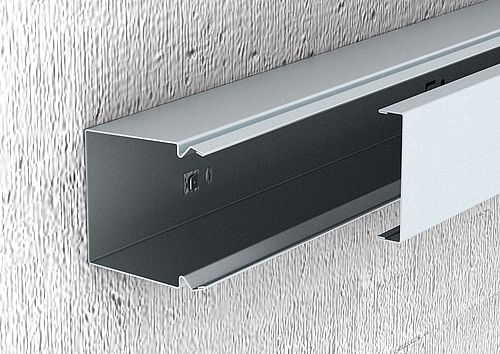

- Den spesielle lokk-konturen sikrer en sikker potensialutjevning mellom overdelen og underdelen.
- Jordingen skjer via tilkoblingsøret i gulvet.

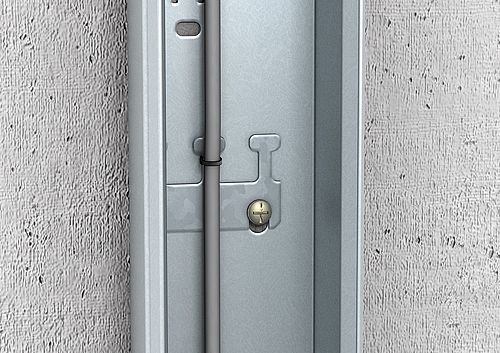

- Ledningsholderen monteres ved hjelp av kanalfesteskruene. Kablene kan holdes med kabelstrips av typen 565.
