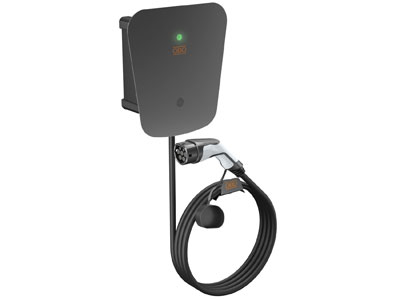

OBO Ion Wallbox
Enkel. Sikker. Gjennomtenkt.

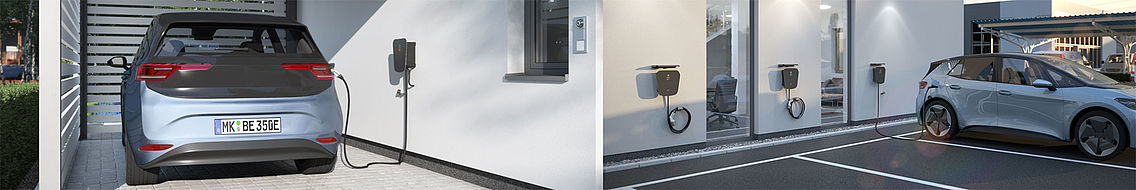

Elektromobilitet er fremdeles på fremmarsj og revolusjonerer vår verden. Det gjelder både for kjøretøyer og den relaterte kjøreopplevelsen såvel som for ladeinfrastrukturen. Vårt svar på dette: Den tilkoblingsklare forhåndskablede OBO Ion Wallbox for en avslappet PV-optimalisert lading av elbiler – hjemme eller like godt for hele vognparken på firmaområdet. Det slagfaste huset i henhold til IK08 gjør den usedvanlig robust og med kapslingsgraden IP66 er den anvendelig både for innvendig og beskyttet utvendig bruk.
En oversikt over fordelene med OBO Ion Wallbox
- Lading i henhold til Mode 3 i henhold til EN IEC 61851-1
- Enkelt-, dobbelt- eller trippelfaset lading
- Ladeeffekten kan stilles inn dynamisk i 1A-trinn: 1,4 til 22 kW (fabrikkinnstilling 11 kW)
- Med en manuell kobling av ladeeffekten på 11 kW er Wallbox kvalifisert for KfW-tilskudd
- Potensialfri frigivelseskontakt for eksempelvis PV-anlegg, rundstyringsmottakere, koblingsur, RFID-modul og Smart-Home-teknologi
- Modbus-RTU-protokoll via RS-485-grensesnitt for bidireksjonell kommunikasjon
- Fast installert 5-m-ladekabel med type-2-plugg for alle vanlige kjøretøytyper, inkl. kabelholder
- Med Green Zero Switch: 0,0 kW standby-forbruk
- Praktiske funksjoner: Integrert temperaturovervåkning, DC-feilstrømovervåkning, statusinformasjon per LED-visning
- Ekstra beskyttelse mot vær og vind

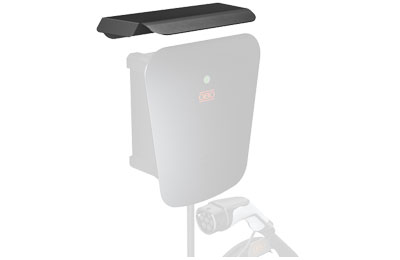

OBO Ion Wallbox er ment for innvendig og beskyttet utvendig bruk. Eventuelt kan man kjøpe et værbeskyttelsestak, som blant annet sørger for ekstra beskyttelse av de eksponerte delene av Wallbox, samt komfortabel bruk.
- Kan valgfritt være åpen eller låsbar
Du har valget: Ion Wallbox er tilgjengelig med nøkkelbryter eller en praktisk trykkbryter. På lett tilgjengelige parkeringsplasser anbefales bruk av varianten med nøkkelbryter. Varianten med trykkbryter kan benyttes i private garasjer eller andre steder med pålitelig beskyttelse mot uautorisert tilgang.
- Alternativt med integrert overspenningsvern
For brukssteder med en tilførselsledning på over ti meters lengde eller uten overspenningsavleder på stedet, tilbyr OBO en variant av Ion Wallbox med integrert overspenningsvern (type 2 + D1 for dataledninger) i henhold til DIN VDE 0100-443. Dermed blir selve ladestasjonen såvel som det tilkoblede e-kjøretøyet beskyttet mot skader som følge av overspenning.
Bærekraftig og effektiv lading av elbiler
Gjennomtenkt teknikk, enkel montering, skreddersydd sikkerhet: Med Ion Wallbox står umiddelbart to muligheter for PV-optimalisert lading til disposisjon.

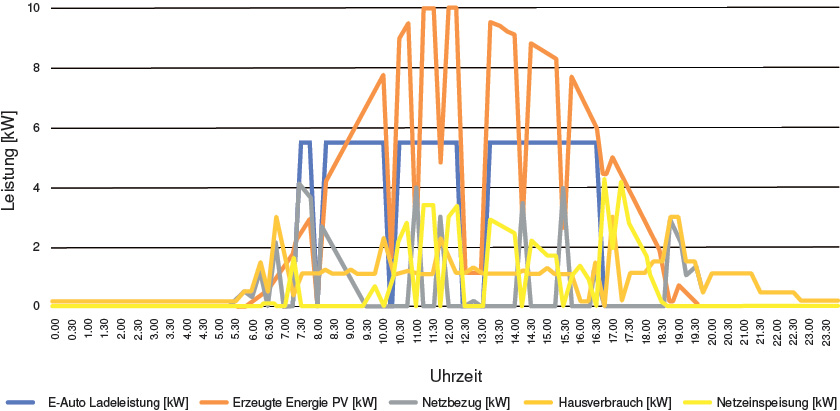

Statisk PV-overskuddslading
Hos denne varianten styres ladeprosessen til OBO Ion Wallbox av en ekstern enhet, som sender et frigivelsessignal fra et forhåndsdefinert PV-overskudd. Dette omfatter:
- Solcelleanlegg-vekselretter
- Rundstyringsmottaker
- Koblingsur, nøkkelbryter/tallås/RFID-modul
- Smart-Home-teknologi
Ved PV-strømoverskudd kobles ladeprosessen inn automatisk. Ladeprosessen avbrytes automatisk dersom det foreligger utilstrekkelig PV-energi. Ved behov er det til enhver tid mulig å koble om til en ladeprosess som er uavhengig av PV-statusen via en seriekoblet ekstern bryter (eksempelvis IP 44 utenpåliggende).
Eksempelvis med 10 kW AC solcelleanlegg (sommerdag)
| Lades i bilen | 44 | KWH |
| Ren PV-andel: | 36,025 | KWH |
| Autarki | 81,87 | Prosent |
| Ladevarighet | 9,25 | H |
| Ladeeffekt | 5,5 | kW |
Fordelene med statisk overskuddslading
- Økt autarki med pluss 10-15%
- Lønnsomme realiseringsutgifter
- Kan oppgraderes enkelt og ukomplisert
- Kompatibilitet med ulike vekselrettere/Smart-målere foreligger

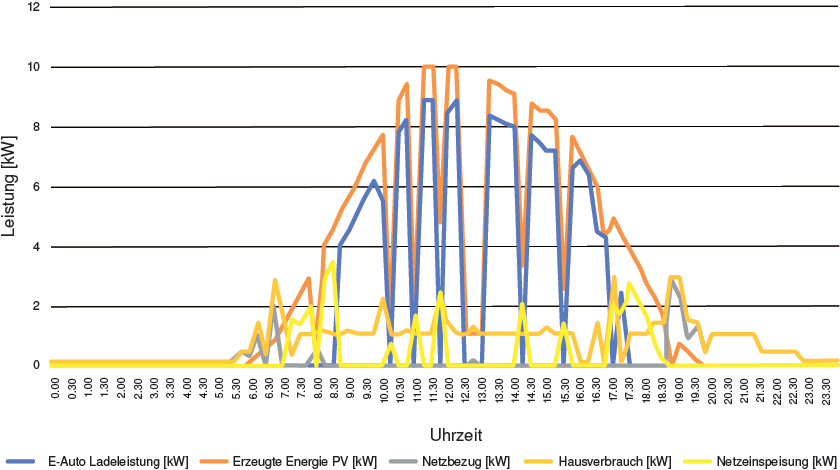

Dynamisk PV-overskuddslading

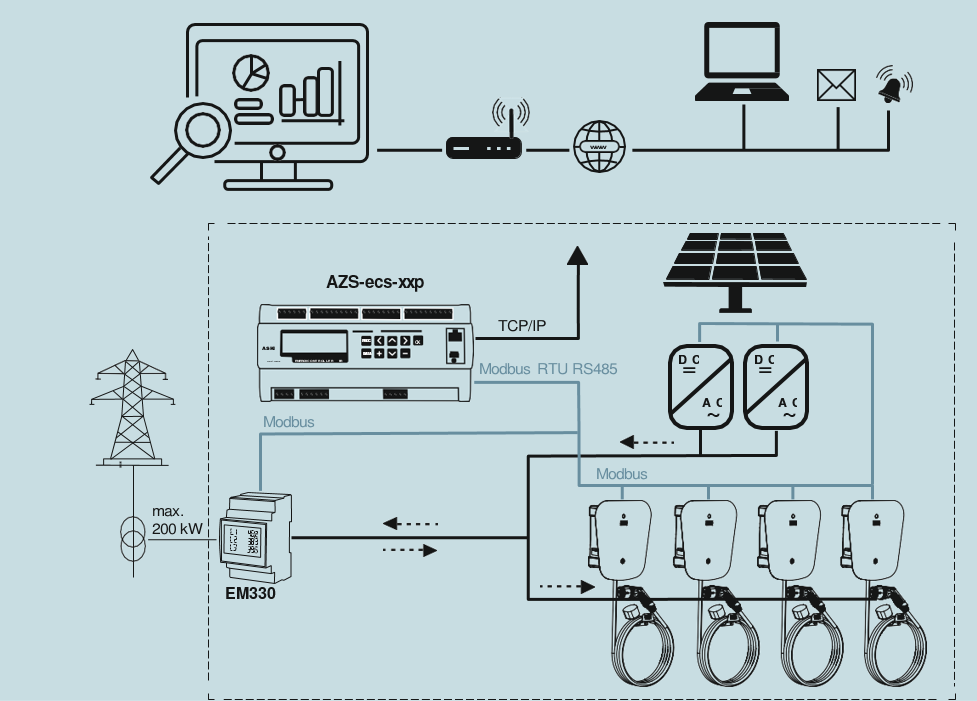

Ion Wallbox kan styres dynamisk direkte via ekstern Modbus RTU 485 Controller. Dermed kan blant annet følgende funksjoner styres:
- PV-overskuddslading
- Dynamisk laststyring
- Digital autentisering via nett eller app
Lades i bilen | 44 | KWH |
| Ren PV-andel | 41,15 | KWH |
| Autarki | 93,52 | Prosent |
| Ladevarighet | 8,5 | H |
| Ladeeffekt | Inntil 9 | kW |
Fordelene med dynamisk overskuddslading
- Maksimal autarki med inntil pluss 30%
- Flere ladeprogrammer kan velges
- Digitalt anvendelig per nett- eller app-styring
- Kan oppgraderes enkelt og ukomplisert
- Kompatibel med ulike EMS-innretninger
I forbindelse med den alternative EMS-innretningen blir ladeprosessen automatisk tilkoblet ved PV-strømoverskudd og kan tilpasses optimalisert. Ved utilstrekkelig PV-energi strupes og avbrytes ladingen automatisk. Programmeringene og innstillingene av ladetider kan foretas individuelt.
En oversikt over Ion Wallbox-modellene
Ion Wallbox fås i fire ulike modellvarianter, slik at den passende ladestasjonen lar seg finne for ethvert behov og ethvert installasjonsområde:
- Ion Basic: Med trykkbryter, uten overspenningsvern
- Ion Key: Med nøkkelbryter, uten overspenningsvern
- Ion Basic Protect: Med trykkbryter og overspenningsvern
- Ion Key Protect: Med nøkkelbryter og overspenningsvern
Din Ion Wallbox er også bare en Klikk unna. Protect-variantene finnes bare slik hos OBO, og beskrives her mer i detalj:
Her er overspenningsvern allerede integrert: Wallbox-versjonen Ion Protect

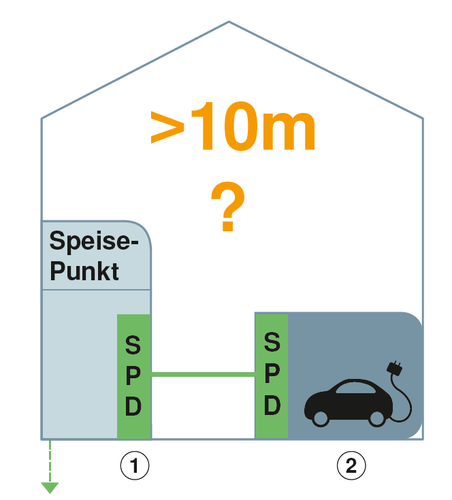

Standarden VDE 0100-443 krever tilstedeværelsen av et overspenningsvern. Dersom intet foreligger i bygningen, må det derfor installeres minst en SPD av typen 2 på anleggets matepunkt ved opprettelsen av en ny strømkrets for en ladeinnretning. Hos ledningslengder over ti meter anbefales et ekstra overspenningsvern på ladeinnretningen som beskytter denne og elbilen. Overspenningsvernet gjelder også for dataledningsforbindelsen mellom Wallbox og eksempelvis PV-anlegget, samt mellom Wallbox og elbilen.
Med Ion Wallbox oppfyller du alle disse kravene ganske enkelt: For Wallbox-versjonen Ion Protect har allerede integrert et standardmessig komplett-overspenningsvern. Det finnes kun på denne måten hos OBO:
For beskyttelse av strømforsyning: Overspenningsvern kompaktmodul type 2+3
- Overspenningsvern i underfordelinger i henhold til VDE 0100-443 (IEC 60364-4-44)
- Avledningsevne inntil 60kA (8/20) totalt
- Integrert 3+1-løsning for TN- og TT-nettsystemer på 45-mm-modulbredde
- Effektiv varistorteknologi
- Inkl. termisk og dynamisk skilleinnretning og visuell funksjonsindikator

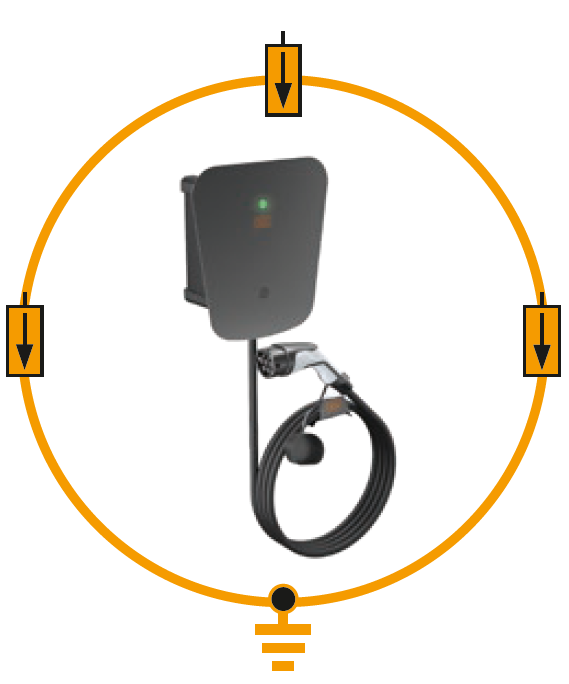

Beskyttelse av RS-485-strekning
For beskyttelse av RS-485-strekningen mellom den eksterne styringen og Wallbox (Modbus RTU) står to ulike muligheter til disposisjon for deg:
For beskyttelse av RS-485-strekningen mellom den eksterne styringen og Wallbox (Modbus RTU)
Rekkebeskyttelsesapparat,
2-polet, utførelse 12 V
Lynsperre med testfunksjon, utførelse 12 V
- Nominell strøm 10 A
- Beskyttelsesenhet for flerleder systemer
- Direkte skjermjording og med skrueløse
- Tilkoblingsklemmer
- Plassbesparende bredde på kun 8,7 mm
- Beskyttelsestilkobling kan kontrolleres med Life Control
- Høy båndbredde inntil 100 MHz
Rekkebeskyttelsesapparat,
2-polet, utførelse 5 V
Lynsperre med testfunksjon, utførelse 5 V
- Nominell strøm 0,58 A
- Beskyttelsesenhet for flerleder systemer
- Direkte skjermjording og med skrueløse
- Tilkoblingsklemmer
- Plassbesparende bredde på kun 8,7 mm
- Beskyttelsestilkobling kan kontrolleres med Life Control
- Høyt frekvensområde fra 0-100 MHz
Modelloversikt & utstyr
| Komponent | 6570020 | 6570022 | 6570024 | 6570026 | |
Ion Wallbox Basic | Ion Wallbox Key | Ion Wallbox Basic Protect | Ion Wallbox Key Protect | ||
| 1 | Frontpanel | | | | |
| 2 | Wallbox status-LED | | | | |
| 3 | Overspenningsvern Status-LED | X | X | | |
| 4 | På-/av-bryter uten Autorisering | | X | | X |
På-/av-bryter med Autorisering (nøkkelbryter) | X | | X | | |
| 5 | Ladeplugg type 2 | | | | |
| 6 | Veggholder ladekabel | | | | |
| 7 | Ladekabel 5 m | | | | |
| 8 | Kabelinnføring for Forsyningsledning | | | | |
| 9 | Effektskilt Ion Wallbox med QR-kode | | | | |
| 10 | Ladecontroller Mode 3 | | | | |
| 11 | Smeltesikring 1 A 250VAC 5x20 | | | | |
| 12 | Overspenningsvern Energiteknikk V10 Compact | X | X | | |
| 13 | Installasjonsbeskyttelse | | | | |
| 14 | Feilstrømovervåkning DC | | | | |
| 15 | Tilkoblingsklemmer | | | | |
| 16 | Overspenningsvern Datateknikk MDP 5 V | X | X | | |
| 17 | Overspenningsvern Datateknikk MDP 12 V | X | X | | |
Bedre forbundet med fremtiden
OBO tilbyr flere systemløsninger for PV-optimalisert lading med Ion Wallbox. Herunder flere løsninger for overspenningsvern i lavspenningsfordelingen, såvel som løsninger for brannsikker forlegning av kabler og ledninger, eller et omfattende utvalg av kabelbæresystemer for forlegning av ledninger, blant annet også i underjordiske garasjer.
Øvrige opplysninger
Se her vår monteringsvideo om Ion Wallbox eller last ned vår brosjyre, hvor du eller dine kunder igjen finner en kompakt oppsummering av all informasjon om Ion Wallbox.
