Veggutligger AW 80
Type AW 80 31 FT
Art.nr. 6417779
EAN 4012196203536
Art.nr. / Type
Bredde
F i kN
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Kraftig veggutligger med påsveiset endeplate.
Ved kabelrenne- og -stigemontering med linsehodeskruer størrelse M6 må stor skive bestilles separat (hull i utligger 9 x ...).
Tekniske data

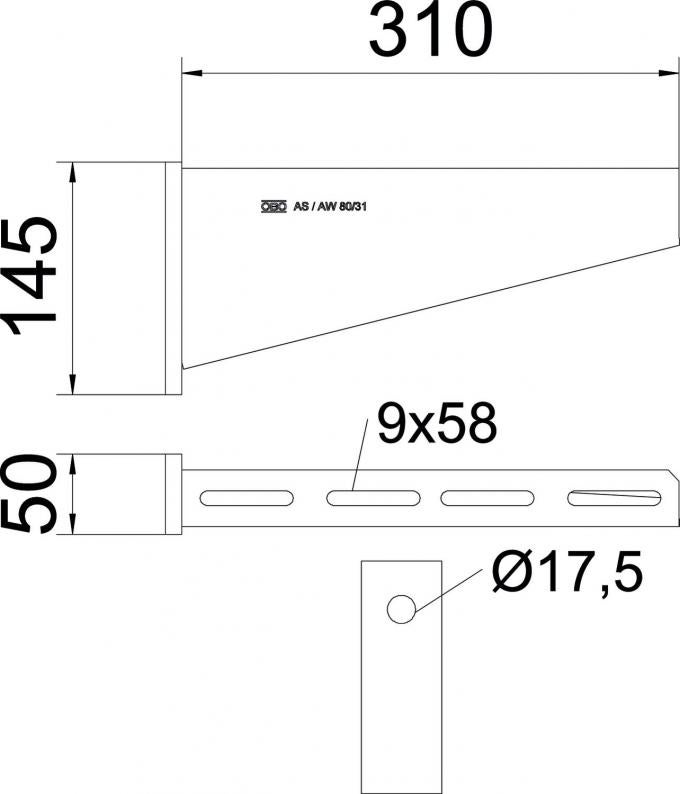

Mål
| Lengde | 50 mm |
|---|---|
| Bredde | 310 mm |
| Høyde | 145 mm |
| Mål A | 50 mm |
| Mål B | 310 mm |
| Mål H | 145 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Rustfritt stål, etset | nei |
| Vinkelområde min. | 90 mm |
| Vinkelområde maks. | 90 mm |
| Hulldiameter | 17,5 mm |
| Utførelse | Vegg- og pendelutliggere |
| I samsvar med ROHS | ja |
| F i kN | 8 kN |
| Dimensjon | B310mm |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Produktserie | AW 80-serie |

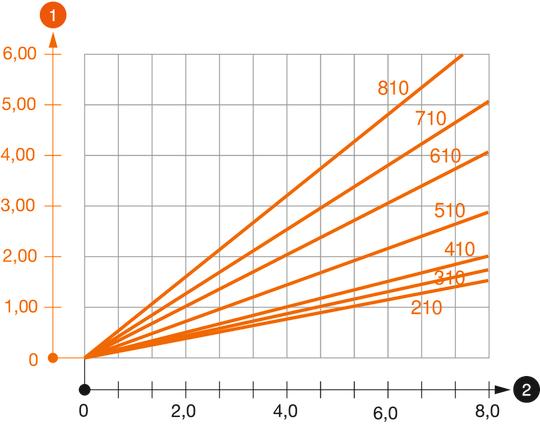

Bøyning av utliggerspissen ved tillatt utliggerbelastning
Tillatt utleggerbelastning i kN uten personlast
Belastningskurve med utliggerlengder i mm
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 3,9178 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 3,9178 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Bredde
F i kN
Art.nr.
AW 80 31 FT
310
8
6417779
AW 80 41 FT
410
8
6417795
AW 80 51 FT
510
8
6417817
AW 80 61 FT
610
8
6417833
Bredde
AW 80 31 FT
Art.nr.
6417779
Bredde
310
F i kN
8
AW 80 41 FT
Art.nr.
6417795
Bredde
410
F i kN
8
AW 80 51 FT
Art.nr.
6417817
Bredde
510
F i kN
8
AW 80 61 FT
Art.nr.
6417833
Bredde
610
F i kN
8
