Vegg- og pendelutligger MWAG 12 FS

Vegg- og pendelutligger MWAG 12 FS

Type MWAG 12 11 FS
Art.nr. 6424600
EAN 4012196324736
Vis alle utførelser
Art.nr. / Type
Bredde
F i kN

kl. VKE: 1 Stykk

Stykk

Beskrivelse

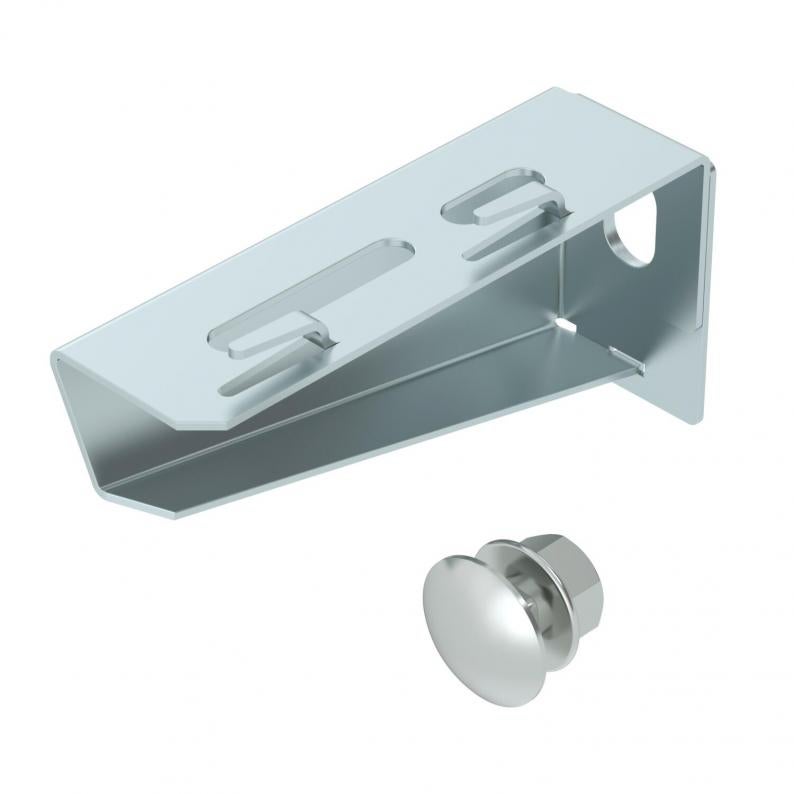

Lett vegg- og vangeutligger i kantet utførelse for skrueløs montering på gitterrenner.

Skrue M10 x 25 for montering av U-pendler medfølger.

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA samsvarserklæring
  • Wand- en profielconsole
  • U-profiel
  • U-profiel
  • U-profiel
  • eenvoudig te monteren onderdeel
  • Miljøprodukterklæring (EPD)
  • CO₂-fotavtrykk (PCF)
  • Emballasje laget utelukkende av resirkulert papp

Tekniske data

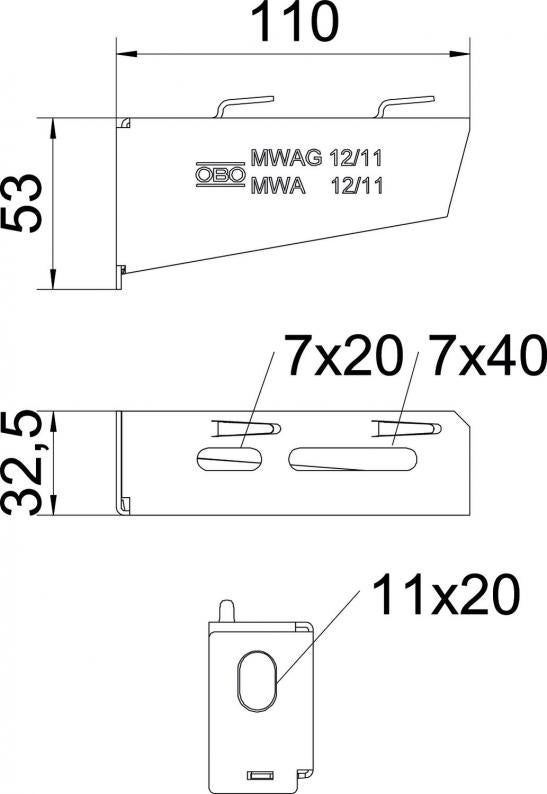

Mål

Lengde32,5 mm
Bredde110 mm
Høyde53 mm
Mål A32,5 mm
Mål B110 mm
Mål H53 mm

Tekniske data

Opprettholdelse av funksjonnei
Rustfritt stål, etsetnei
til bredde min.100
til bredde maks.100 mm
Vinkelområde min.90 mm
Vinkelområde maks.90 mm
Hulldiameter11 mm
UtførelseVegg- og pendelutliggere
I samsvar med ROHSja
F i kN1,2 kN
DimensjonB110mm
Overflatekontinuerlig galvanisert
Materialestål
Fargezink
ProduktserieMWA-serie
Belastningsdiagram utligger type MWAG 12

Bøyning av utliggerspissen ved tillatt utliggerbelastning

Tillatt utleggerbelastning i kN uten personlast

Belastningskurve med utliggerlengder i mm

Miljødata

Emballasje laget utelukkende av resirkulert pappja
CO2-fotavtrykk (GWP) fra vugge til port0,4701 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)0,4701 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1
EPD Verifiedja
Utløpsdato EPD10.07.2029
Deklarasjonsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Nedlastinger

0 valgt

Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (2)

Utførelser

Bredde
MWAG 12 11 FS
Art.nr.
6424600
Bredde
110
F i kN
1,2
Farge
zink
MWAG 12 21 FS
Art.nr.
6424608
Bredde
210
F i kN
1,2
Farge
zink
MWAG 12 31 FS
Art.nr.
6424616
Bredde
310
F i kN
1,2
Farge
zink
MWAG 12 41 FS
Art.nr.
6424624
Bredde
410
F i kN
1,2
Farge
zink
