Vegg- og pendelutligger AWG 15 FT
Type AW G 15 11 FT
Art.nr. 6420606
EAN 4012196662470
Art.nr. / Type / E-nr.
Bredde
F i kN
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

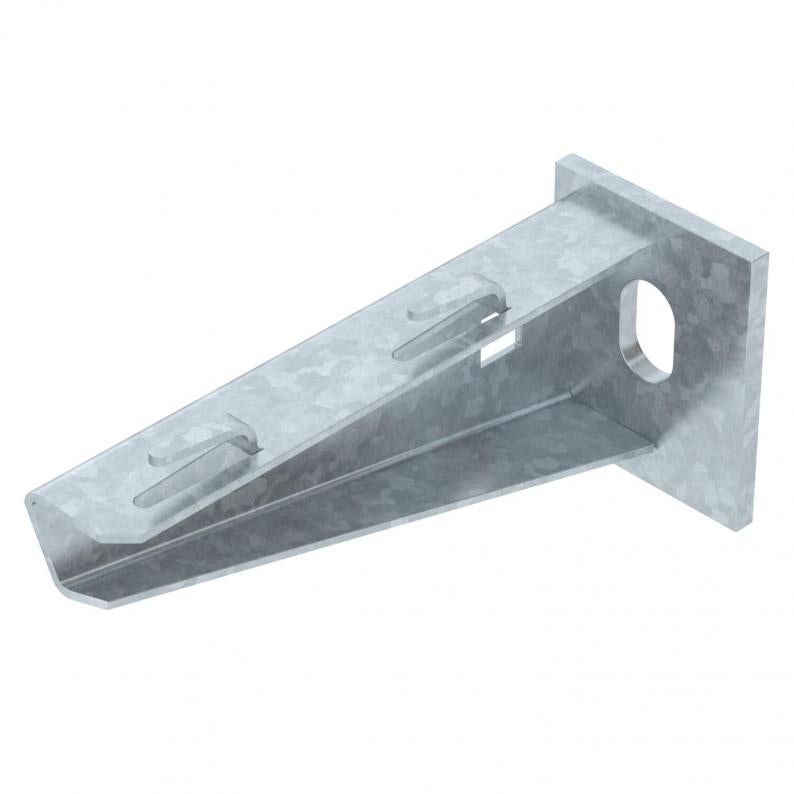

Lett vegg- og pendelutligger med påsveiset endeplate for skrueløs montering på gitterrenner.
Montering av utligger på U-pendel fra og med 400 mm bredde med sekskantskrue gjennom begge vangene til pendelen. Benytt her passende avstandsstykker.
Tekniske data

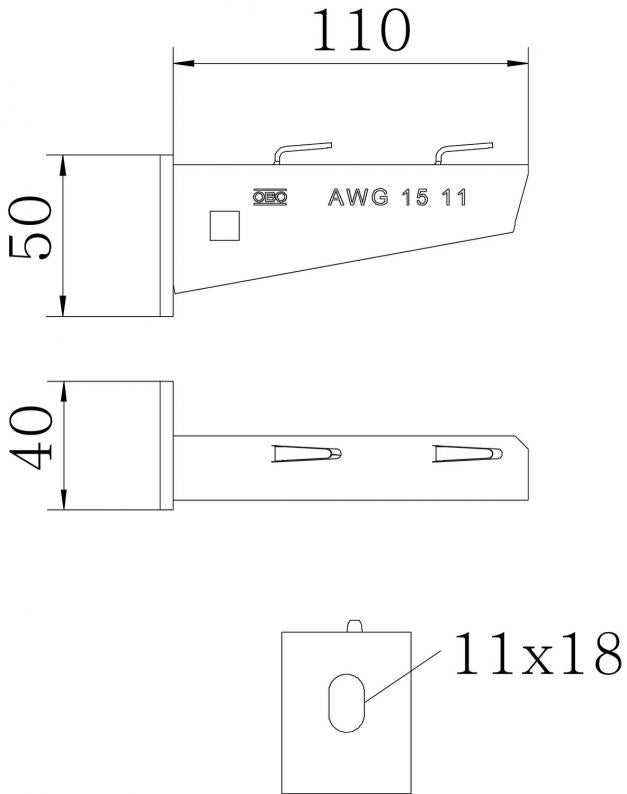

Mål
| Lengde | 40 mm |
|---|---|
| Bredde | 110 mm |
| Høyde | 50 mm |
| Mål A | 40 mm |
| Mål B | 110 mm |
| Mål H | 50 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Rustfritt stål, etset | nei |
| til bredde min. | 100 |
| til bredde maks. | 100 mm |
| Vinkelområde min. | 90 mm |
| Vinkelområde maks. | 90 mm |
| Hulldiameter | 11 mm |
| Utførelse | Vegg- og pendelutliggere |
| I samsvar med ROHS | ja |
| F i kN | 1,5 kN |
| Dimensjon | B110mm |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Produktserie | AW 15-serie |
Bøyning av utliggerspissen ved tillatt utliggerbelastning
Tillatt utleggerbelastning i kN uten personlast
Utliggerlengde i mm
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 0,2973 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,2973 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (5)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Bredde
F i kN
Farge
Art.nr.
AW G 15 11 FT
110
1,5
zink
6420606
AW G 15 16 FT
160
1,5
zink
6420607
AW G 15 21 FT
210
1,5
zink
6420608
AW G 15 31 FT
310
1,5
zink
6420610
AW G 15 41 FT
410
1,5
zink
6420612
AW G 15 51 FT
510
1,5
zink
6420614
AW G 15 61 FT
610
1,5
zink
6420616
