Vegg- og pendelutligger AWG 15 A2
Type AWG 15 51 A2
Art.nr. 6420637
EAN 4012195058502
Art.nr. / Type
Bredde
F i kN
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

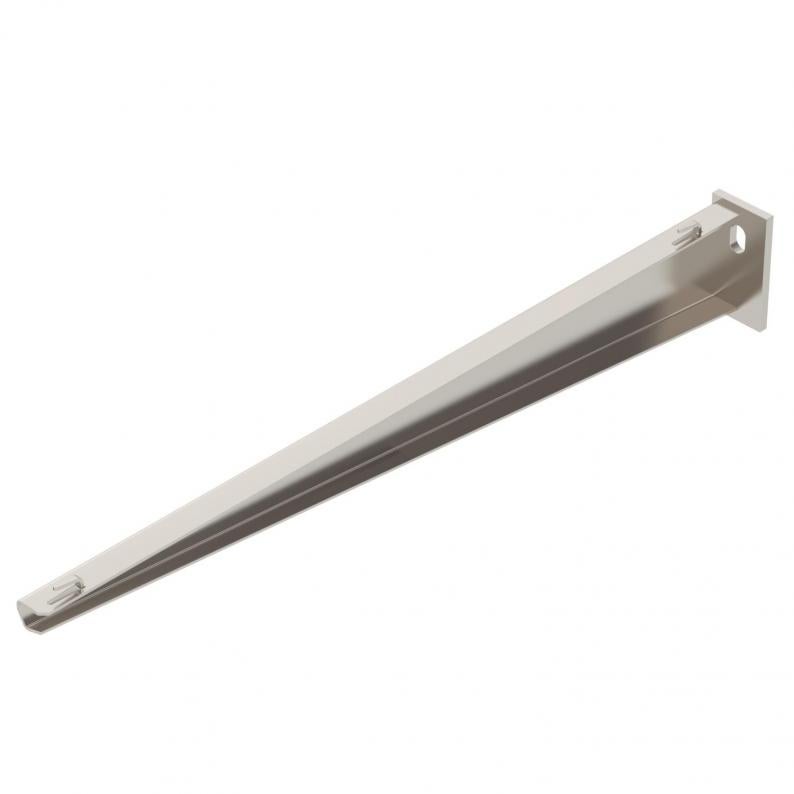

Lett vegg- og pendelutligger med påsveiset endeplate for skrueløs montering på gitterrenner.
Montering av utligger på U-pendel fra og med 400 mm bredde med sekskantskrue gjennom begge vangene til pendelen. Benytt her passende avstandsstykker.
Tekniske data

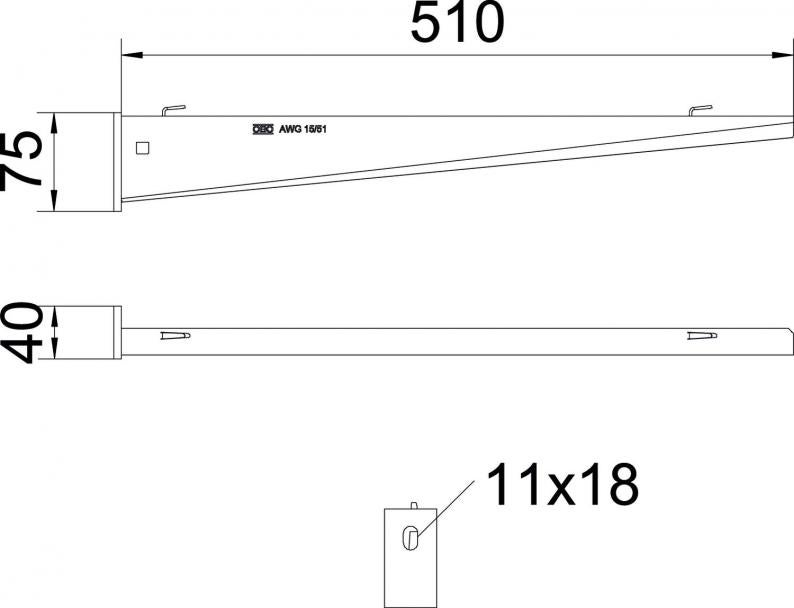

Mål
| Lengde | 40 mm |
|---|---|
| Bredde | 510 mm |
| Høyde | 75 mm |
| Mål A | 40 mm |
| Mål B | 510 mm |
| Mål H | 75 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Rustfritt stål, etset | ja |
| til bredde min. | 500 |
| til bredde maks. | 500 mm |
| Vinkelområde min. | 90 mm |
| Vinkelområde maks. | 90 mm |
| Hulldiameter | 11 mm |
| Utførelse | Vegg- og pendelutliggere |
| I samsvar med ROHS | ja |
| F i kN | 1,5 kN |
| Dimensjon | B510mm |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Farge | spesialstål |
| Produktserie | AW 15-serie |
Bøyning av utliggerspissen ved tillatt utliggerbelastning
Tillatt utleggerbelastning i kN uten personlast
Utliggerlengde i mm
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 4,2692 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 4,2692 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Bredde
F i kN
Farge
Art.nr.
AWG 15 11 A2
110
1,5
spesialstål
6420625
AWG 15 21 A2
210
1,5
spesialstål
6420628
AWG 15 31 A2
310
1,5
spesialstål
6420631
AWG 15 41 A2
410
1,5
spesialstål
6420634
AWG 15 51 A2
510
1,5
spesialstål
6420637
AWG 15 61 A2
610
1,5
spesialstål
6420640
