Vegg- og pendelutligger AW 30 FT

Vegg- og pendelutligger AW 30 FT

Type AW 30 21 FT
Art.nr. 6419720
EAN 4012196206711
Vis alle utførelser
Art.nr. / Type
Bredde
F i kN

kl. VKE: 1 Stykk

Stykk

Beskrivelse

Middels kraftig vegg- og pendelutligger med påsveiset endeplate.

Montering av utligger på U-pendel fra bredde 400 mm med sekskantskrue gjennom begge bjelkene på pendelen. Bruk riktig distansestykke!

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA samsvarserklæring
  • Miljøprodukterklæring (EPD)
  • CO₂-fotavtrykk (PCF)
  • Emballasje uten plast
  • Emballasje laget utelukkende av resirkulert papp

Tekniske data

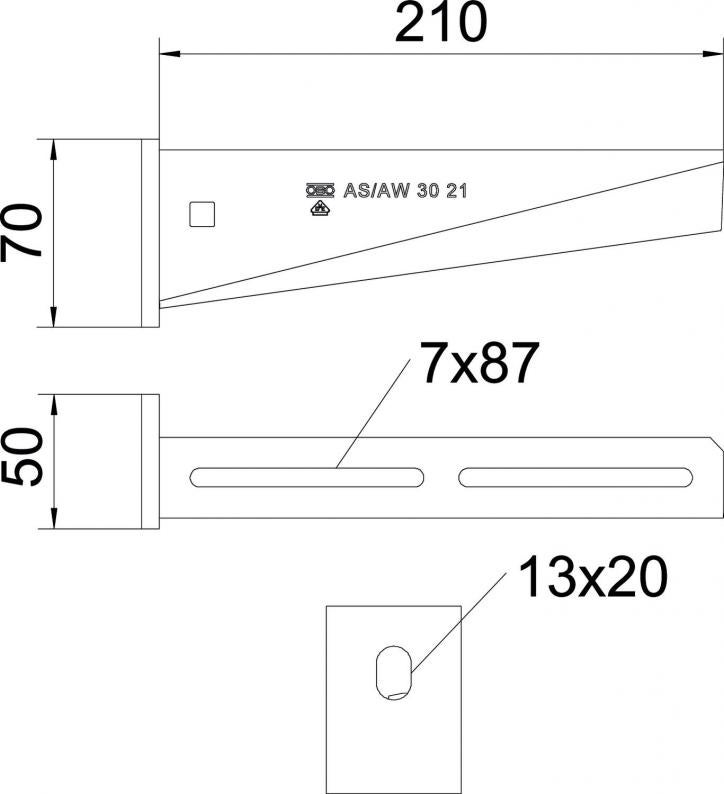

Mål

Lengde50 mm
Bredde210 mm
Høyde70 mm
Mål A50 mm
Mål B210 mm
Mål H70 mm

Tekniske data

Opprettholdelse av funksjonja
Rustfritt stål, etsetnei
Vinkelområde min.90 mm
Vinkelområde maks.90 mm
Hulldiameter13 mm
EPD-artikkelja
UtførelseVegg- og pendelutliggere
I samsvar med ROHSja
F i kN3 kN
DimensjonB210mm
OverflateVarmgalvanisert (dypp)
Materialestål
Fargezink
ProduktserieAW 30-serie
Belastningsdiagram utligger type AW 30

Bøyning av utliggerspissen ved tillatt utliggerbelastning

Tillatt utleggerbelastning i kN uten personlast

Belastningskurve med utliggerlengder i mm

Miljødata

Emballasje laget utelukkende av resirkulert pappja
Emballasje uten plastja
CO2-fotavtrykk (GWP) fra vugge til port0,9011 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)0,9011 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1
EPD Verifiedja
Utløpsdato EPD10.07.2029
Deklarasjonsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Nedlastinger

0 valgt

Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (4)
Produktbilder (2)
3D-data nedlastinger (2)

Utførelser

Bredde
AW 30 16 FT
Art.nr.
6419712
Bredde
160
F i kN
3
Farge
zink
AW 30 21 FT
Art.nr.
6419720
Bredde
210
F i kN
3
Farge
zink
AW 30 41 FT
Art.nr.
6419763
Bredde
410
F i kN
3
Farge
zink
AW 30 61 FT
Art.nr.
6419828
Bredde
610
F i kN
3
Farge
zink
