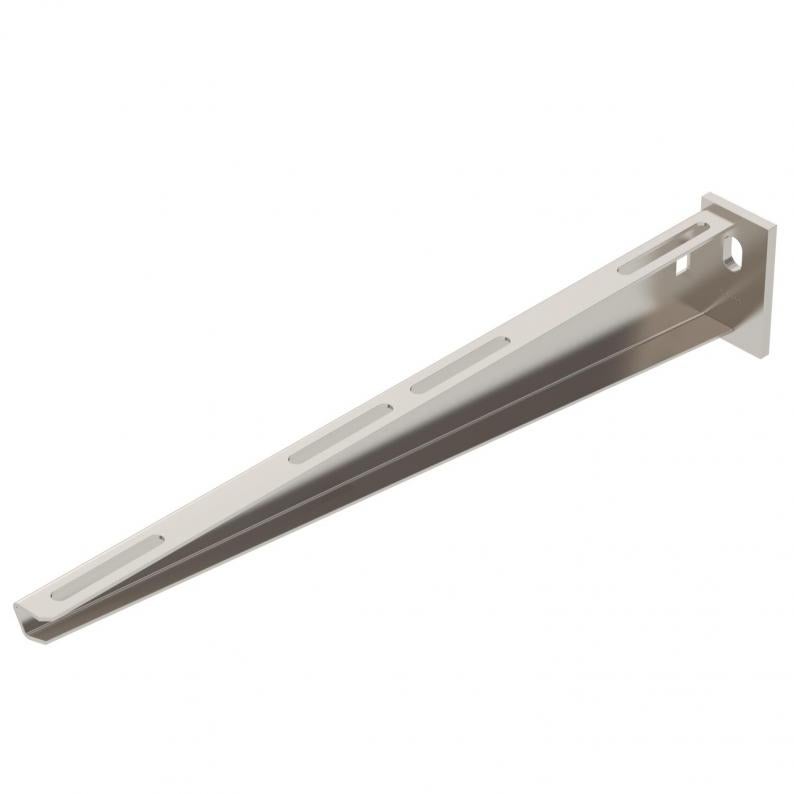

Vegg- og pendelutligger AW 15 A4

Vegg- og pendelutligger AW 15 A4

Type AW 15 41 A4
Art.nr. 6392032
EAN 4012196817818
Vis alle utførelser
Art.nr. / Type
Bredde
F i kN

kl. VKE: 1 Stykk

Stykk

Beskrivelse

Lett vegg- og pendelutligger med påsveiset endeplate.

Montering av utligger på U-pendel fra bredde 400 mm med sekskantskrue gjennom begge bjelkene på pendelen. Bruk riktig distansestykke!

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA samsvarserklæring
  • Wand- en profielconsole
  • U-profiel
  • U-profiel
  • U-profiel
  • eenvoudig te monteren onderdeel
  • Miljøprodukterklæring (EPD)
  • CO₂-fotavtrykk (PCF)
  • Emballasje uten plast
  • Emballasje laget utelukkende av resirkulert papp

Tekniske data

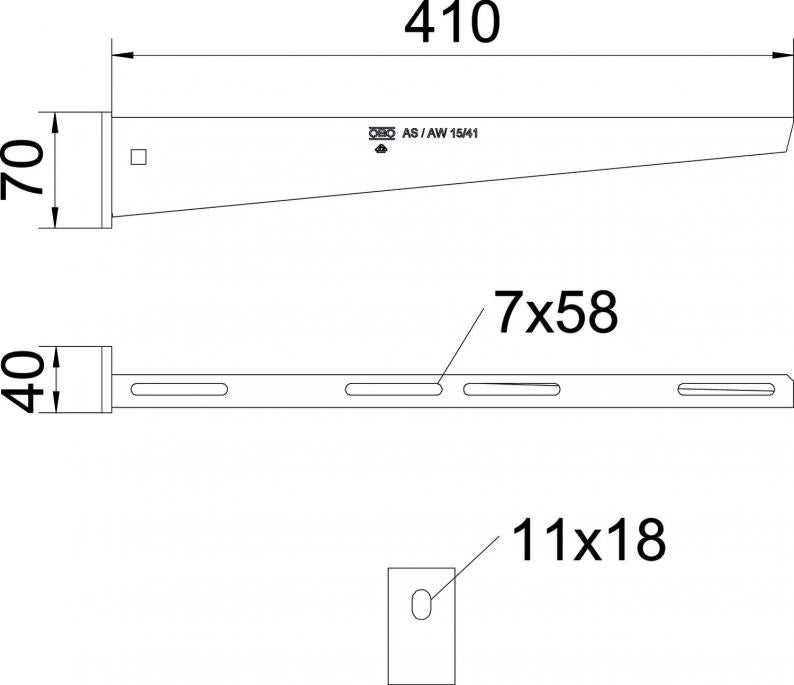

Mål

Lengde40 mm
Bredde410 mm
Høyde70 mm
Mål A40 mm
Mål B410 mm
Mål H70 mm

Tekniske data

Opprettholdelse av funksjonnei
Rustfritt stål, etsetja
Vinkelområde min.90 mm
Vinkelområde maks.90 mm
Hulldiameter11 mm
UtførelseVegg- og pendelutliggere
I samsvar med ROHSja
F i kN1,5 kN
DimensjonB410mm
OverflateBlank, etterbehandlet
Materialespesialstål, rustfritt 1.4571
Fargespesialstål
ProduktserieAW 15-serie
Belastningsdiagram utligger type AW 15

Bøyning av utliggerspissen ved tillatt utliggerbelastning

Tillatt utleggerbelastning i kN uten personlast

Belastningskurve med utliggerlengder i mm

Miljødata

Emballasje laget utelukkende av resirkulert pappja
Emballasje uten plastja
CO2-fotavtrykk (GWP) fra vugge til port3,3932 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)3,3932 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1
EPD Verifiedja
Utløpsdato EPD10.07.2029
Deklarasjonsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tilbehør

Monterings tilbehør
Type
FRSB 6x12 A4

kl. VKE: 100 Stykk

Stykk

Nedlastinger

0 valgt

Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)

Utførelser

Bredde
AW 15 21 A4
Art.nr.
6392016
Bredde
210
F i kN
1,5
Farge
spesialstål
AW 15 31 A4
Art.nr.
6392024
Bredde
310
F i kN
1,5
Farge
spesialstål
AW 15 41 A4
Art.nr.
6392032
Bredde
410
F i kN
1,5
Farge
spesialstål
AW 15 51 A4
Art.nr.
6392040
Bredde
510
F i kN
1,5
Farge
spesialstål
AW 15 61 A4
Art.nr.
6392059
Bredde
610
F i kN
1,5
Farge
spesialstål
