Vegg- og pendelutligger AW 15 A2

Vegg- og pendelutligger AW 15 A2

Type AW 15 31 A2
Art.nr. 6421032
EAN 4012196207671
Vis alle utførelser
Art.nr. / Type
Bredde
F i kN

kl. VKE: 1 Stykk

Stykk

Beskrivelse

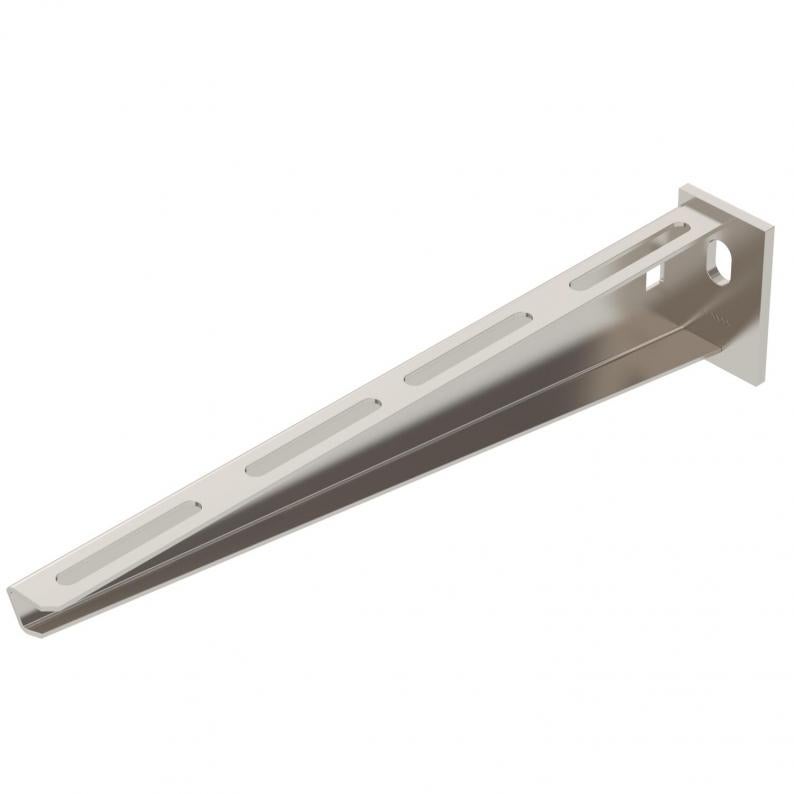

Lett vegg- og pendelutligger med påsveiset endeplate.

Montering av utligger på U-pendel fra bredde 400 mm med sekskantskrue gjennom begge bjelkene på pendelen. Bruk riktig distansestykke!

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA samsvarserklæring
  • Wand- en profielconsole
  • U-profiel
  • U-profiel
  • Miljøprodukterklæring (EPD)
  • CO₂-fotavtrykk (PCF)
  • Emballasje uten plast
  • Emballasje laget utelukkende av resirkulert papp

Tekniske data

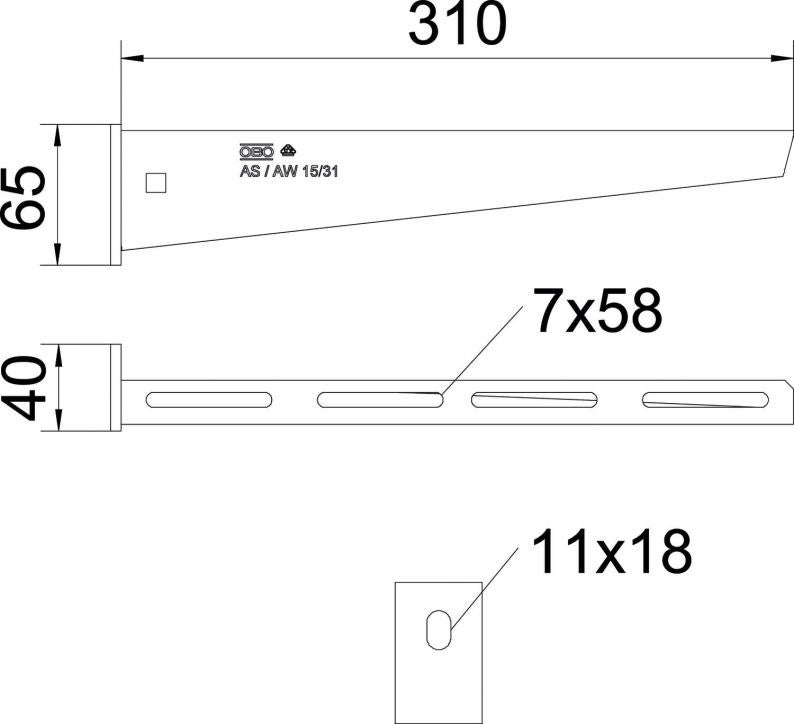

Mål

Lengde40 mm
Bredde310 mm
Høyde65 mm
Mål A40 mm
Mål B310 mm
Mål H65 mm

Tekniske data

Opprettholdelse av funksjonnei
Rustfritt stål, etsetja
Vinkelområde min.90 mm
Vinkelområde maks.90 mm
Hulldiameter11 mm
UtførelseVegg- og pendelutliggere
I samsvar med ROHSja
F i kN1,5 kN
DimensjonB310mm
OverflateBlank, etterbehandlet
Materialespesialstål, rustfritt 1.4301
Fargespesialstål
ProduktserieAW 15-serie
Belastningsdiagram utligger type AW 15

Bøyning av utliggerspissen ved tillatt utliggerbelastning

Tillatt utleggerbelastning i kN uten personlast

Belastningskurve med utliggerlengder i mm

Miljødata

Emballasje laget utelukkende av resirkulert pappja
Emballasje uten plastja
CO2-fotavtrykk (GWP) fra vugge til port2,4908 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)2,4908 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1
EPD Verifiedja
Utløpsdato EPD10.07.2029
Deklarasjonsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Nedlastinger

0 valgt

Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)

Utførelser

Bredde
AW 15 11 A2
Art.nr.
6421008
Bredde
110
F i kN
1,5
Farge
spesialstål
AW 15 21 A2
Art.nr.
6421024
Bredde
210
F i kN
1,5
Farge
spesialstål
AW 15 31 A2
Art.nr.
6421032
Bredde
310
F i kN
1,5
Farge
spesialstål
AW 15 41 A2
Art.nr.
6421036
Bredde
410
F i kN
1,5
Farge
spesialstål
AW 15 51 A2
Art.nr.
6421040
Bredde
510
F i kN
1,5
Farge
spesialstål
AW 15 61 A2
Art.nr.
6421044
Bredde
610
F i kN
1,5
Farge
spesialstål
