US 7 takpendel FT

US 7 takpendel FT

Type US 7 K 100 FT
Art.nr. 6339182
EAN 4012196187034
Vis alle utførelser
Art.nr. / Type / E-nr.
Lengde

kl. VKE: 1 Stykk

Stykk

Beskrivelse

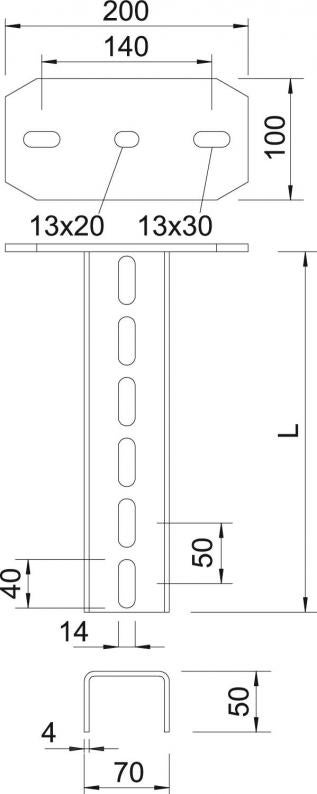

Takpendel (U-profil) med målene 70 x 50 mm med påsveiset endeplate.

For montering til vannrette betongtak og stålbjelker. Fra utliggerbredde 400 mm eller monteringen av utliggeren på enden av takpendelen anbefales det å bruke avstandsstykke type DSK 61.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA samsvarserklæring
  • U-profiel
  • Miljøprodukterklæring (EPD)
  • CO₂-fotavtrykk (PCF)

Tekniske data

Mål

Lengde1000 mm
Bredde70 mm
Høyde50 mm
Mål L1000 mm

Tekniske data

Opprettholdelse av funksjonja
Materialtykkelse4 mm
UtførelseU-profil
I samsvar med ROHSja
maksimal strekkbelastning11 kN
Utliggerlengde 2008,3 kN
Utliggerlengde 4005 kN
Utliggerlengde 6003,5 kN
Dimensjon70x50x1000
OverflateVarmgalvanisert (dypp)
Materialestål
Fargezink
ProduktserieUS 7K-serie
Belastningsdiagram U-pendel type US 7 K

Bøyning av takpendelenden ved tillatt utliggerbelastning

Tillatt utleggerbelastning i kN uten personlast

Utliggerlengde i mm

Belastningskurve med pendellengder i mm

Miljødata

CO2-fotavtrykk (GWP) fra vugge til port11,5576 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)11,5576 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1
EPD Verifiedja
Utløpsdato EPD10.07.2029
Deklarasjonsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tilbehør

Monterings tilbehør
Type
VUS 7 FT

kl. VKE: 10 Stykk

Stykk

Art.nr. 6338497

Beskyttelseskappe
Type
US 7 KS OR

kl. VKE: 20 Stykk

Stykk

Type
DSK 61 FT

kl. VKE: 20 Stykk

Stykk

Nedlastinger

0 valgt

Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (2)

Utførelser

Lengde
US 7 K 30 FT
Art.nr.
6339034
Lengde
300
Farge
zink
US 7 K 60 FT
Art.nr.
6339093
Lengde
600
Farge
zink
US 7 K 90 FT
Art.nr.
6339166
Lengde
900
Farge
zink
US 7 K 100 FT
Art.nr.
6339182
Lengde
1000
Farge
zink
US 7 K 120 FT
Art.nr.
6339204
Lengde
1200
Farge
zink
US 7 K 150 FT
Art.nr.
6339239
Lengde
1500
Farge
zink
US 7 K 190 FT
Art.nr.
6339271
Lengde
1900
Farge
zink
