US 5 takpendel FT
Type US 5 K 80 FT
Art.nr. 6341594
EAN 4012196536412
Art.nr. / Type
Lengde
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

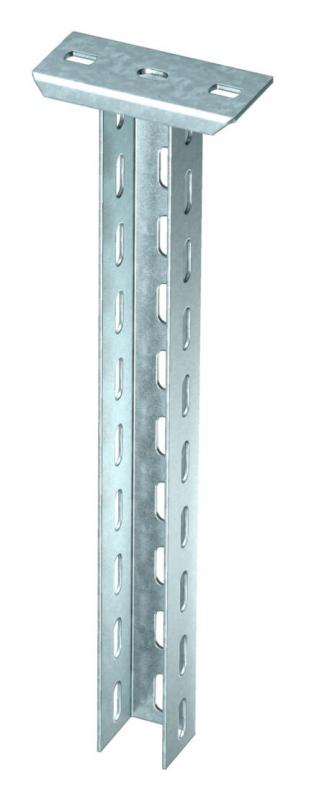

Takpendel (U-profil) med målene 50 x 50 mm med påsveiset endeplate.
For montering til vannrette betongtak og stålbjelker. Fra utliggerbredde 400 mm eller monteringen av utliggeren på enden av takpendelen anbefales det å bruke avstandsstykke type DSK 45.
Tekniske data

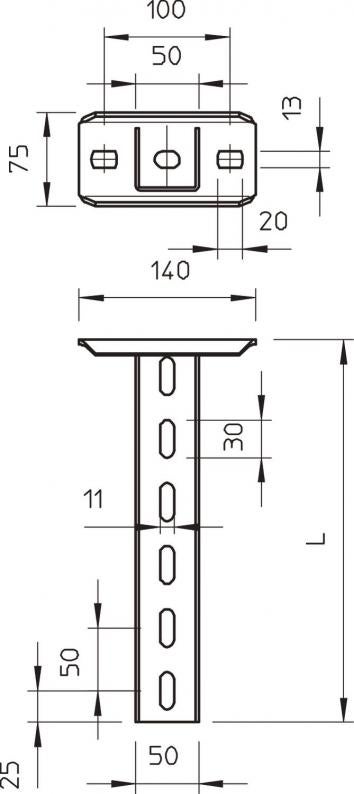

Mål
| Lengde | 800 mm |
|---|---|
| Bredde | 50 mm |
| Høyde | 50 mm |
| Mål L | 800 mm |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Materialtykkelse | 2,5 mm |
| Med fortanning | nei |
| Utførelse | U-profil |
| I samsvar med ROHS | ja |
| maksimal strekkbelastning | 10 kN |
| Utliggerlengde 200 | 5,75 kN |
| Utliggerlengde 400 | 3,1 kN |
| Utliggerlengde 600 | 2,2 kN |
| Dimensjon | 50x50x800 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Produktserie | US 5K-serie |
Bøyning av takpendelenden ved tillatt utliggerbelastning
Tillatt utleggerbelastning i kN uten personlast
Utliggerlengde i mm
Belastningskurve med pendellengder i mm
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 5,7565 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 5,7565 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (2)
Utførelser
Type
Lengde
Farge
Art.nr.
US 5 K 20 FT
200
zink
6341527
US 5 K 30 FT
300
zink
6341535
US 5 K 40 FT
400
zink
6341543
US 5 K 50 FT
500
zink
6341551
US 5 K 60 FT
600
zink
6341578
US 5 K 70 FT
700
zink
6341586
US 5 K 80 FT
800
zink
6341594
US 5 K 90 FT
900
zink
6341608
US 5 K 100 FT
1000
zink
6341616
US 5 K 110 FT
1100
zink
6341624
US 5 K 120 FT
1200
zink
6341632
