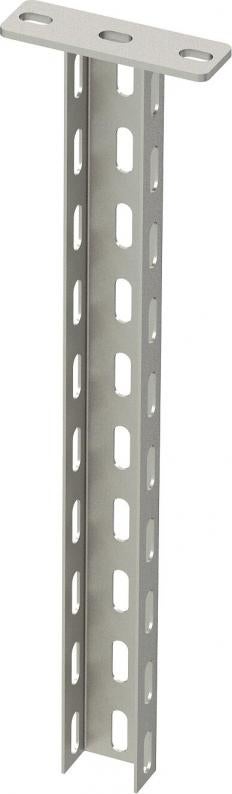

US 3 takpendel A4

US 3 takpendel A4

Type US 3 K 70 A4
Art.nr. 6342391
EAN 4012195705666
Vis alle utførelser
Art.nr. / Type
Lengde

kl. VKE: 1 Stykk

Stykk

Beskrivelse

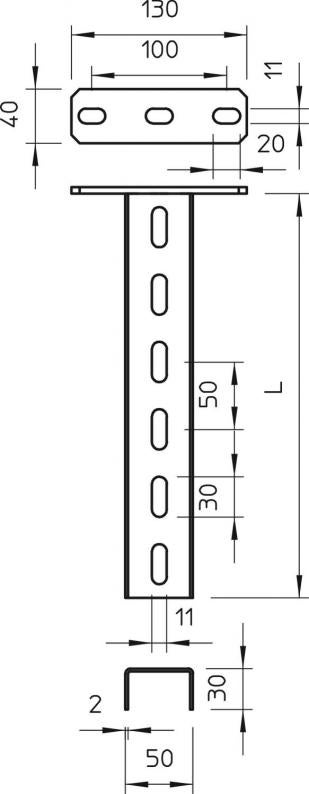

Takpendel (U-profil) med målene 50 x 30 mm med påsveiset endeplate.


For feste til horisontale betong tak og stålbjelker Fra utliggerbredde 400 mm eller monteringen av utliggeren på enden av takpendelen anbefales det å bruke avstandsstykke type DSK 25.

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA samsvarserklæring
  • U-profiel
  • Miljøprodukterklæring (EPD)
  • CO₂-fotavtrykk (PCF)

Tekniske data

Mål

Lengde700 mm
Bredde50 mm
Høyde30 mm

Tekniske data

Opprettholdelse av funksjonnei
Materialtykkelse2 mm
UtførelseU-profil
I samsvar med ROHSja
maksimal strekkbelastning5 kN
Utliggerlengde 2002,1 kN
Utliggerlengde 4001,1 kN
Dimensjon50x30x700
OverflateBlank, etterbehandlet
Materialespesialstål, rustfritt 1.4571
Fargespesialstål
ProduktserieUS 3K-serie
Belastningsdiagram U-pendel type US 3 K

Bøyning av takpendelenden ved tillatt utliggerbelastning

Tillatt utleggerbelastning i kN uten personlast

Utliggerlengde i mm

Belastningskurve med pendellengder i mm

Miljødata

CO2-fotavtrykk (GWP) fra vugge til port7,1994 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)7,1994 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1
EPD Verifiedja
Utløpsdato EPD10.07.2029
Deklarasjonsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tilbehør

Monterings tilbehør

Art.nr. 6338458

Beskyttelseskappe
Type
US 3 KS OR

kl. VKE: 20 Stykk

Stykk

Art.nr. 6416450

Distansestykke A4
Type
DSK 25 A4

kl. VKE: 10 Stykk

Stykk

Art.nr. 6418248

Sekskantskrue M10 A4
Type
SKS 10x80 A4

kl. VKE: 20 Stykk

Stykk

Nedlastinger

0 valgt

Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (2)

Utførelser

Lengde
US 3 K 20 A4
Art.nr.
6342375
Lengde
200
Farge
spesialstål
US 3 K 40 A4
Art.nr.
6342379
Lengde
400
Farge
spesialstål
US 3 K 50 A4
Art.nr.
6342381
Lengde
500
Farge
spesialstål
US 3 K 60 A4
Art.nr.
6342389
Lengde
600
Farge
spesialstål
US 3 K 70 A4
Art.nr.
6342391
Lengde
700
Farge
spesialstål
