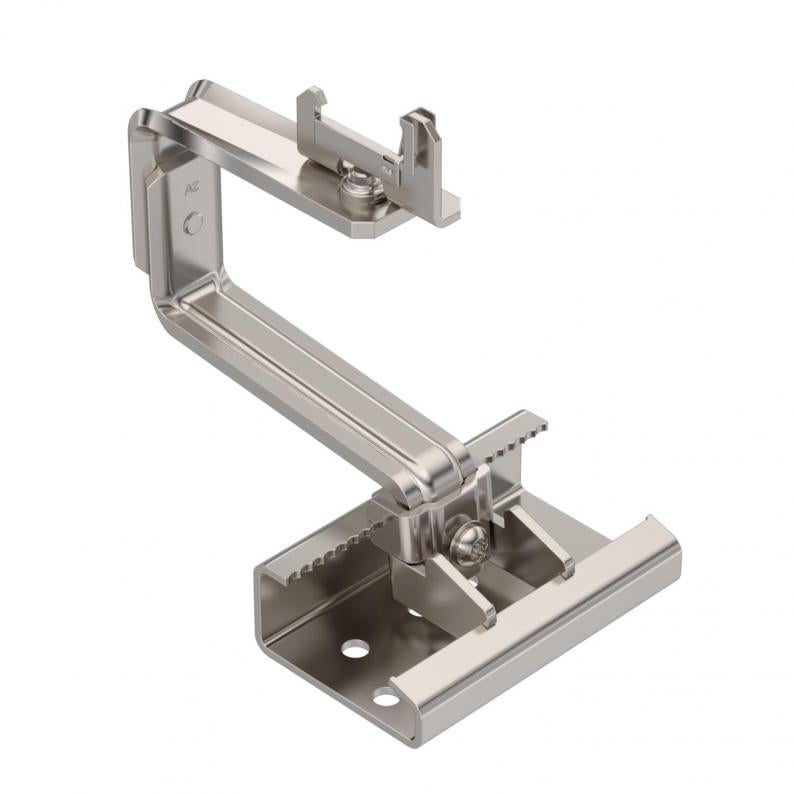

Universell takkrok for PV-modulmontering, tegltak

Universell takkrok for PV-modulmontering, tegltak

Type DHU A2
Art.nr. 5901410
EAN 4012197368685
Vis alle utførelser
Art.nr. / Type

kl. VKE: 10 Stykk

Stykk

Beskrivelse

Takkrok til montering av moduler til solenergianlegg på skråtak kombinert med bæreprofilen TP 45. Egnet for tegltak. Låsbart feste på bæreprofil. Montering på takbjelker med platehodeskruer TKS. Takkroken er trinnløst justerbar horisontalt og vertikalt via skrueforbindelser, passende nøkkel Torx 40. Høydejustering i taklektområdet fra 40–54 mm, sidejustering opptil 76 mm, høydejustering av støtteprofilen opptil 18 mm.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • CO₂-fotavtrykk (PCF)
  • Emballasje uten plast
  • Emballasje laget utelukkende av resirkulert papp

Tekniske data

Mål

Bredde120 mm

Tekniske data

Materialtykkelse6 mm
Med monteringsplateja
justerbarja
Helningsvinkel min.90 °
Helningsvinkel maks.0 °
I samsvar med ROHSja

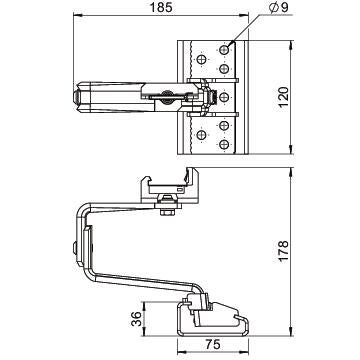

Dimensjon140x197x144
OverflateBlank, etterbehandlet
Materialespesialstål, rustfritt 1.4301
Fargespesialstål
Egnet for feste av solcelleanlegg-tak-/fasadefesteFeste av skrått tak
Egnet for takmaterialeTakstein
Bred festeplate75 mm
Lang festeplate120 mm
Høy festeplate36 mm
Takgjennomtrengning påkrevdja
Retningsgivninghorisontal/vertikal
ForankringSkruer
ProduktserieMagic PV Pitch

Miljødata

Emballasje laget utelukkende av resirkulert pappja
Emballasje uten plastja
CO2-fotavtrykk (GWP) fra vugge til port6,9457 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)6,9457 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1

Tilbehør

Systemtilbehør
Monterings tilbehør
Type
TP 45 2350 ALU

kl. VKE: 4 Stykk

Stykk

Type
TP 45 4700 ALU

kl. VKE: 4 Stykk

Stykk

Type
TP 45 4700 ALU S

kl. VKE: 4 Stykk

Stykk
