Tung gitterrenne SGR 55 G
Type SGR 55 300 G
Art.nr. 6005476
EAN 4012196397808
Art.nr. / Type
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse

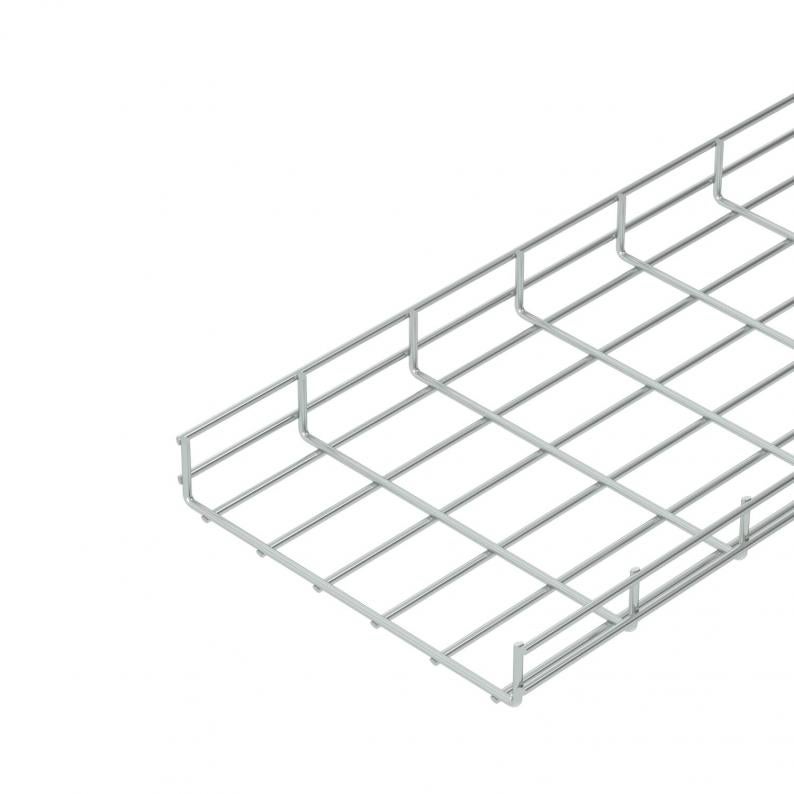

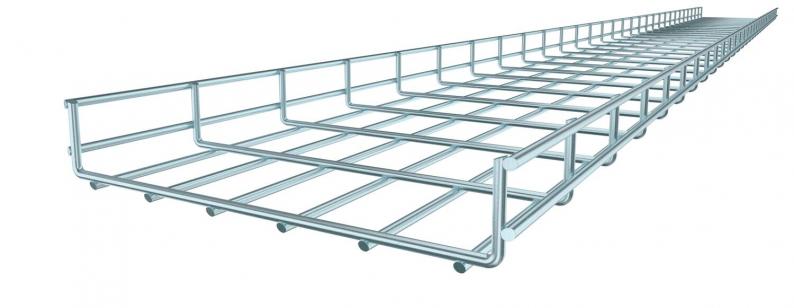

Gitterrenne av punktsveiset ståltråd med sidehøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Maskevidden er 100 x 50 mm.
Versjon i Rustfritt stål, på forespørsel.
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 55 mm |
| Mål B | 300 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 129 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 12900 mm² |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 6 mm |
| Dimensjon | 55x300x3000 |
| Overflate | galvanisert |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
Belastninger
| Støtteavstand 1,0m | 2 kN/m |
|---|---|
| Støtteavstand 1,5m | 1,3 kN/m |
| Støtteavstand 2,0m | 0,75 kN/m |
| Støtteavstand 3,0m | 0,4 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 5,6745 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,6745 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (3)
Utførelser
Type
Lengde
Bredde
Høyde
Opprettholdelse av funksjon
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
SGR 55 100 G
3000
100
55
nei
40
6
6005470
SGR 55 200 G
3000
200
55
nei
87
6
6005474
SGR 55 300 G
3000
300
55
nei
129
6
6005476
SGR 55 500 G
3000
500
55
nei
220
6
6005480
SGR 55 600 G
3000
600
55
nei
265
6
6005482
Bredde
Nytte- tverrsnitt
SGR 55 100 G
Art.nr.
6005470
Lengde
3000
Bredde
100
Høyde
55
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
40
Tråd-diameter
6
SGR 55 200 G
Art.nr.
6005474
Lengde
3000
Bredde
200
Høyde
55
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
87
Tråd-diameter
6
SGR 55 300 G
Art.nr.
6005476
Lengde
3000
Bredde
300
Høyde
55
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
129
Tråd-diameter
6
SGR 55 500 G
Art.nr.
6005480
Lengde
3000
Bredde
500
Høyde
55
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
220
Tråd-diameter
6
SGR 55 600 G
Art.nr.
6005482
Lengde
3000
Bredde
600
Høyde
55
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
265
Tråd-diameter
6
