Tung gitterrenne SGR 55 FT
Type SGR 55 600 FT
Art.nr. 6000775
EAN 4012196397709
Art.nr. / Type
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse

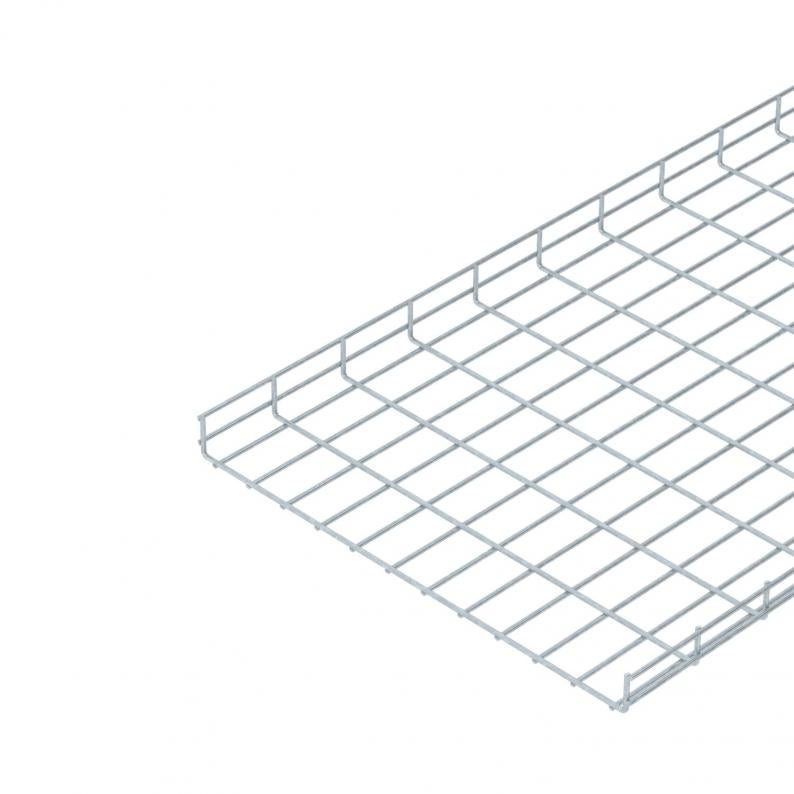

Gitterrenne av punktsveiset ståltråd med sidehøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Maskevidden er 100 x 50 mm.
Tekniske data

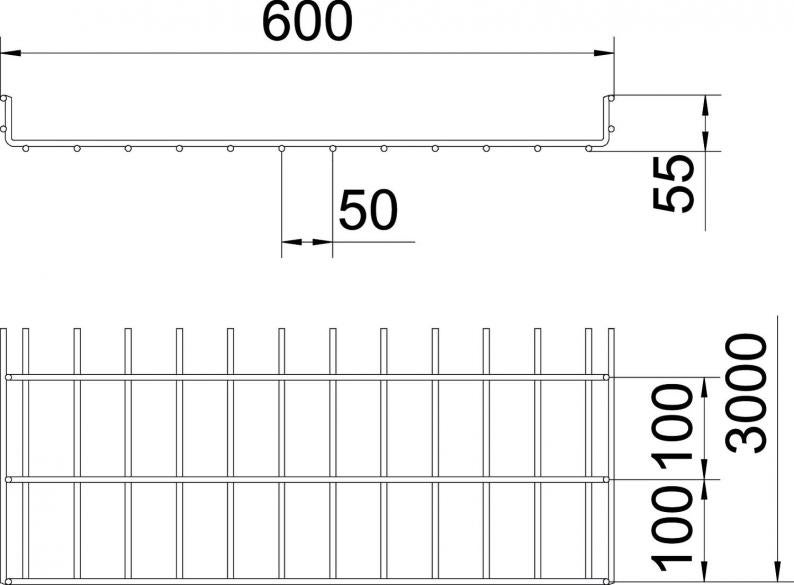

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 600 mm |
| Høyde | 55 mm |
| Mål B | 600 mm |
Tekniske data
| Utførelse skjøtestykke | Uten skjøtestykke |
|---|---|
| Nytte- tverrsnitt | 265 cm² |
| Nytte- tverrsnitt | 26500 mm² |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 6 mm |
| Dimensjon | 55x600x3000 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
Belastninger
| Støtteavstand 1,0m | 2,9 kN/m |
|---|---|
| Støtteavstand 1,5m | 1,5 kN/m |
| Støtteavstand 2,0m | 0,75 kN/m |
| Støtteavstand 2,5m | 0,38 kN/m |
| Støtteavstand 3,0m | 0,4 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 10,3557 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 10,3557 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
SGR 55 200 FT
3000
200
55
87
6
6000209
SGR 55 400 FT
3000
400
55
175
6
6000451
SGR 55 600 FT
3000
600
55
265
6
6000775
