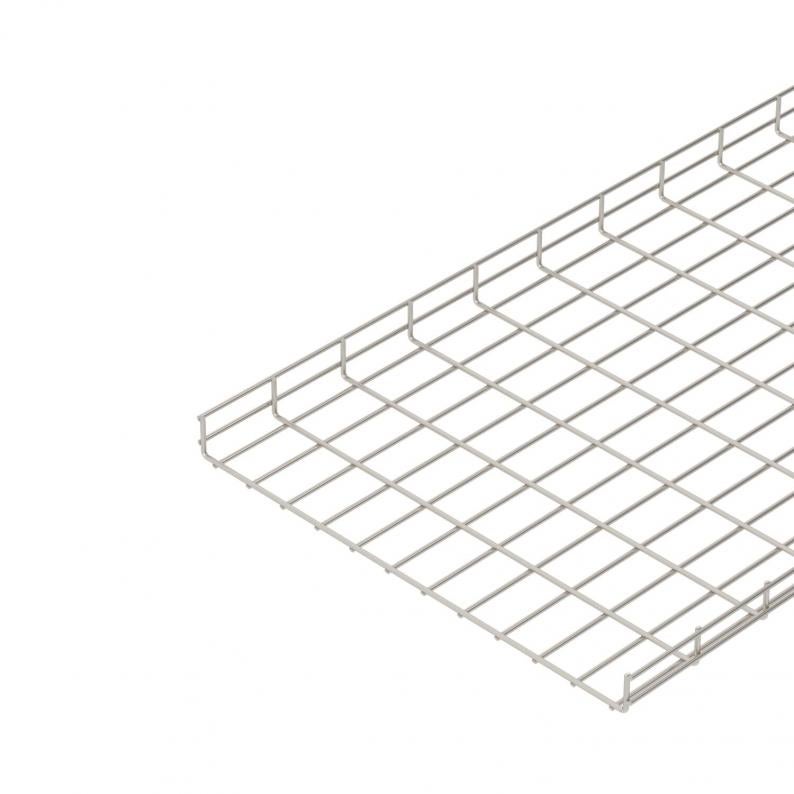

Tung gitterrenne SGR 55 A2
Type SGR 55 600 A2
Art.nr. 6000958
EAN 4012196448418
Art.nr. / Type
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
kl. VKE: 3 m
3m
m
Beskrivelse

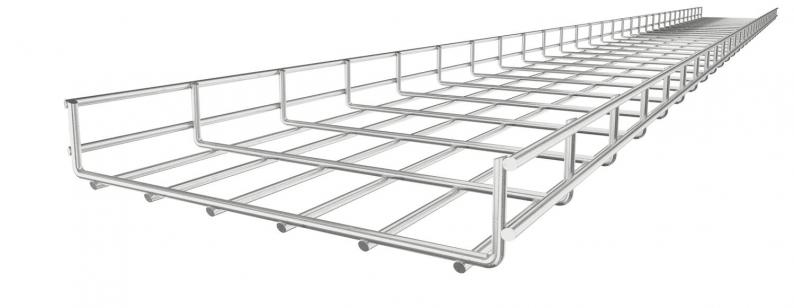

Gitterrenne av punktsveiset ståltråd med sidehøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Maskevidden er 100 x 50 mm.
Tekniske data

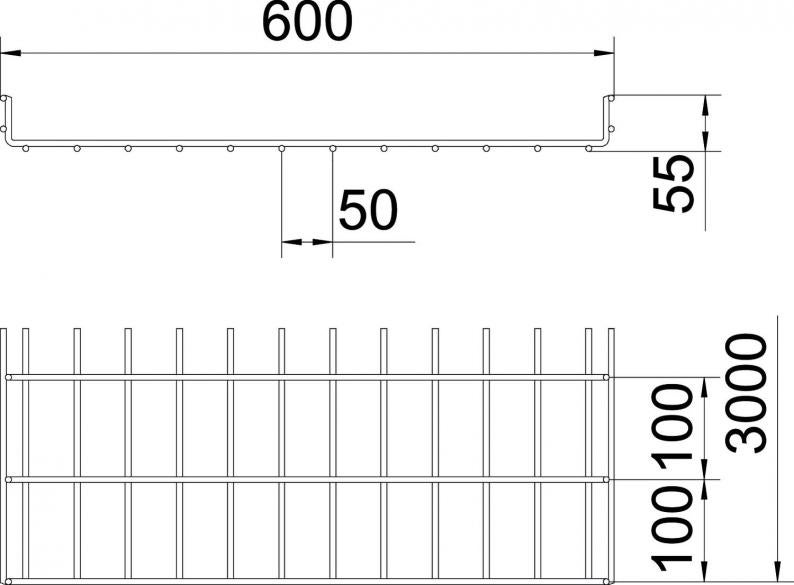

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 600 mm |
| Høyde | 55 mm |
| Mål B | 600 mm |
Tekniske data
| Utførelse skjøtestykke | Uten skjøtestykke |
|---|---|
| Nytte- tverrsnitt | 265 cm² |
| Nytte- tverrsnitt | 26500 mm² |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 6 mm |
| Dimensjon | 55x600x3000 |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Farge | spesialstål |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
Belastninger
| Støtteavstand 1,0m | 2,9 kN/m |
|---|---|
| Støtteavstand 1,5m | 1,5 kN/m |
| Støtteavstand 2,0m | 0,75 kN/m |
| Støtteavstand 2,5m | 0,38 kN/m |
| Støtteavstand 3,0m | 0,4 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 24,6808 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 24,6808 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Monterings tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (5)
Erklæringer (4)
Veiledninger og hjelp (2)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Nytte- tverrsnitt
Tråd-diameter
Art.nr.
SGR 55 100 A2
3000
100
55
40
6
6000909
SGR 55 400 A2
3000
400
55
175
6
6000933
SGR 55 600 A2
3000
600
55
265
6
6000958
Bredde
Nytte- tverrsnitt
SGR 55 100 A2
Art.nr.
6000909
Lengde
3000
Bredde
100
Høyde
55
Nytte- tverrsnitt
40
Tråd-diameter
6
SGR 55 400 A2
Art.nr.
6000933
Lengde
3000
Bredde
400
Høyde
55
Nytte- tverrsnitt
175
Tråd-diameter
6
SGR 55 600 A2
Art.nr.
6000958
Lengde
3000
Bredde
600
Høyde
55
Nytte- tverrsnitt
265
Tråd-diameter
6
