Tung gitterrenne SGR 155 G
Type SGR 155 300 G
Art.nr. 6003681
EAN 4012195380153
Art.nr. / Type
6003681 / SGR 155 300 G
Lengde
3000 mm
Bredde
300 mm
Høyde
155 mm
Opprettholdelse av funksjon
nei
Nytte- tverrsnitt
438 cm²
Tråd-diameter
6 mm
kl. VKE: 3 m
3m
m
Beskrivelse

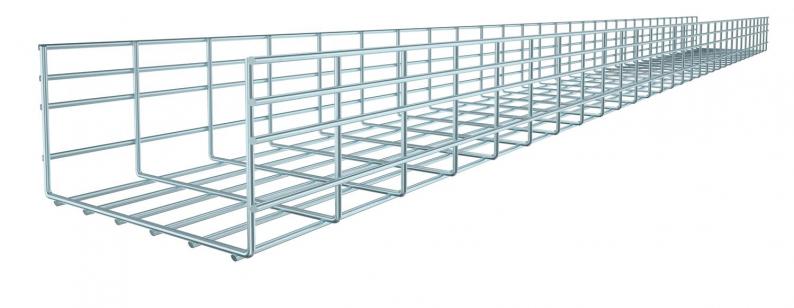

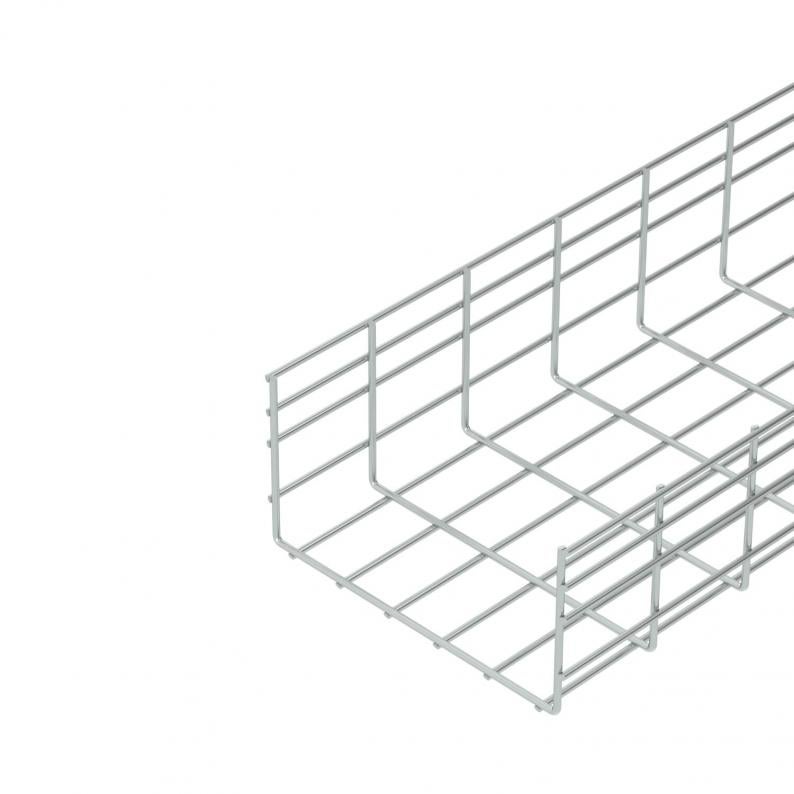

Gitterrenne av punktsveiset ståltråd med sidehøyde 155 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.

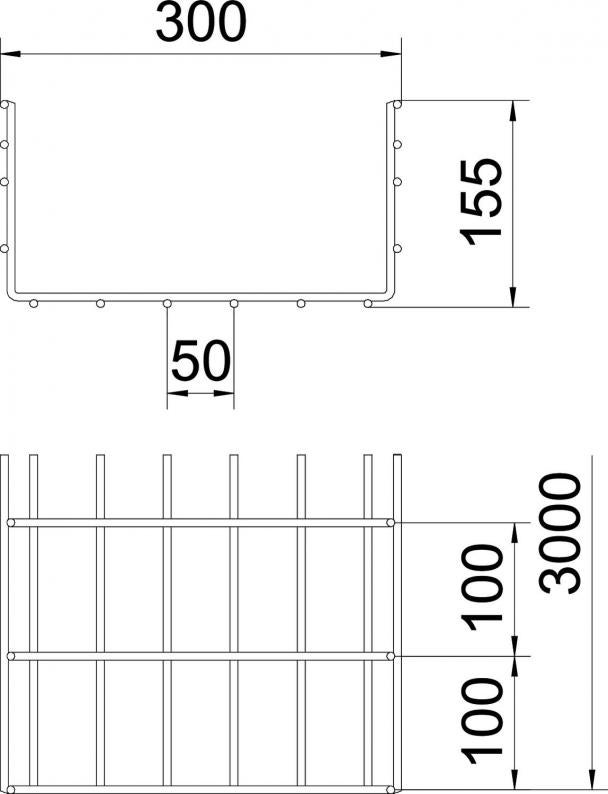

Maskevidden er 100 x 50 mm.
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 300 mm |
| Høyde | 155 mm |
| Mål B | 300 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 438 cm² |
| Rustfritt stål, etset | nei |
| Nytte- tverrsnitt | 43800 mm² |
| Integrert skillevegg | uten |
| Skrueløst skjøtestykke | nei |
| Profilform | U-form |
| I samsvar med ROHS | ja |
| Tråd-diameter | 6 mm |
| Dimensjon | 155x300x3000 |
| Overflate | galvanisert |
| Materiale | stål |
| Farge | zink |
| Belastningstesttype iht. IEC 61537 | Type II |
| Type skjøtestykke til kabelbæresystem | med skruer |
Belastninger
| Støtteavstand 1,0m | 4,1 kN/m |
|---|---|
| Støtteavstand 1,5m | 2,4 kN/m |
| Støtteavstand 2,0m | 1,55 kN/m |
| Støtteavstand 2,5m | 1,13 kN/m |
| Støtteavstand 3,0m | 0,95 kN/m |
| Støtteavstand 3,5m | 0,84 kN/m |
| Støtteavstand 4,0m | 0,6 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 8,1721 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,1721 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
