Trekke- og kabelfordelingsboks UZD350-4 SO
Type UZD350-4 SO
Art.nr. 7410011
EAN 4012197408763
Art.nr. / Type
Gulvhøyde min.
Gulvhøyde maks.
Merkestørrelse
Kanalhøyde min.
Kanalhøyde maks.
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

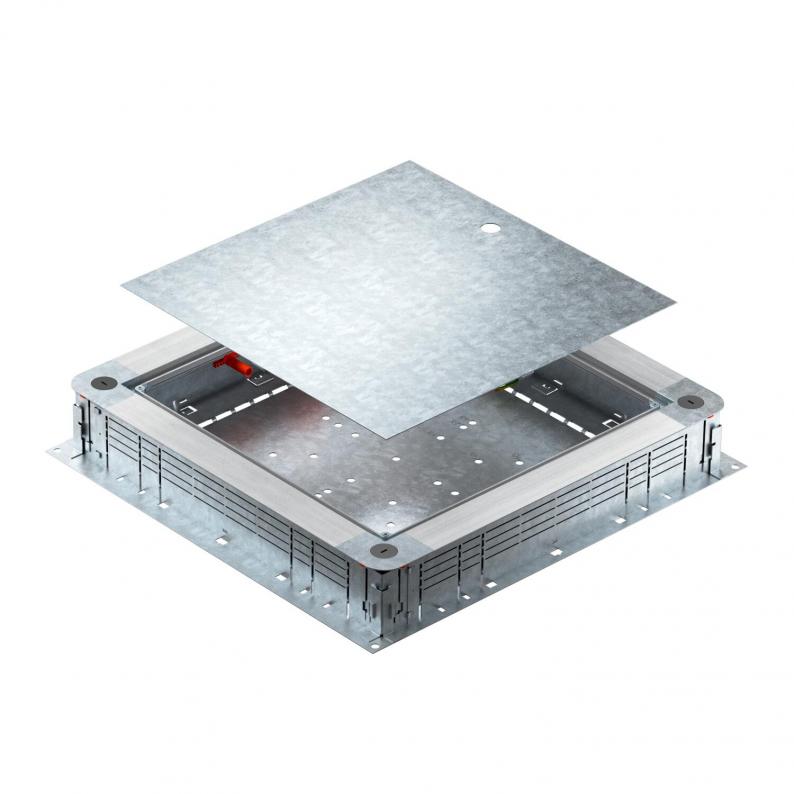

Trekke- og kabelfordelingsboks for gulvdekkede innstøpningskanaler med sidevegger av stålplate. For montering av innbyggingsenheter i monteringslokk (må bestilles separat). Kan nivelleres trinnløst med hurtignivellering til en gulvhøyde på 115 - 160 mm. Gulvhøyden kan bearbeides plant med avtrekkskanten. Med akustisk avkoblingsmulighet etter støping av gulvet og med systemtilbehør, er den også egnet for tunglastbruk. Innføring av kabler og ledninger med 2-delt EÜK-kanal.
Tekniske data

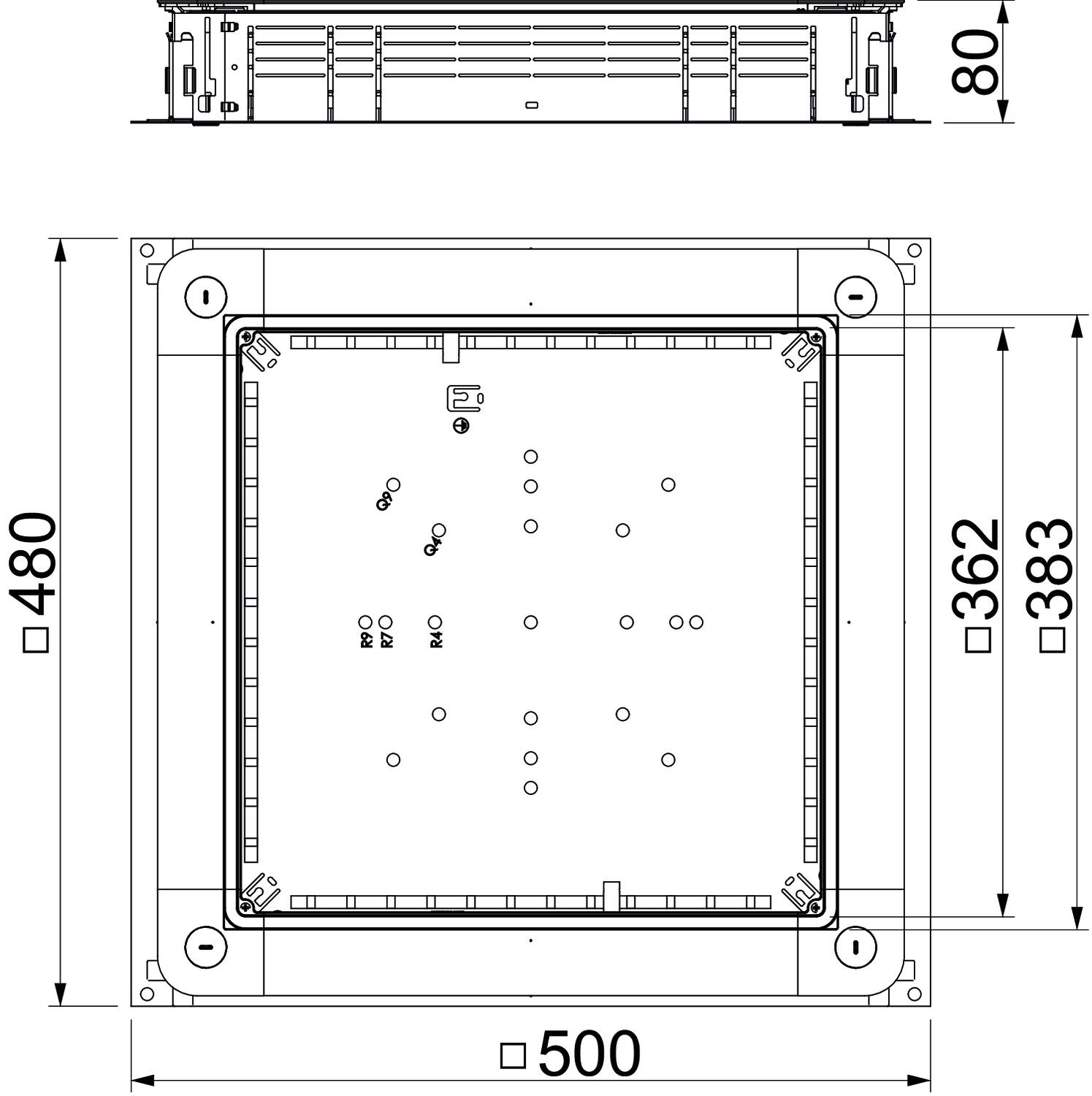

Mål
| Lengde | 480 mm |
|---|---|
| Bredde | 500 mm |
| Høyde | 80 mm |
| Mål A | 480 mm |
| Mål B | 500 mm |
| Mål b | 383 mm |
| Mål a | 362 mm |
Tekniske data
| Gulvhøyde min. | 115 mm |
|---|---|
| Gulvhøyde maks. | 160 mm |
| Dekselutførelse | Universal |
| Nivelleringsområde min. | 115 mm |
| Nivelleringsområde maks. | 160 mm |
| Minste gulvlagshøyde | 115 |
| Egner seg for en innstøpningskanal som dekkes av gulvet | ja |
| Egner seg for en lukket innstøpningskanal som flukter med gulvet | nei |
| Kanalbredde min. | 190 mm |
| Kanalbredde maks. | 350 mm |
| Monteringsåpning for tank på gulv | nei |
| Antall installerbare enheter | 1 |
| Mulighet for montering av tetning | ja |
| Frakoblingsbar | ja |
| Gulvplate | ja |
| Egnet til dobbeltgulvkanal | ja |
| Monteringsåpning for innbyggingsenhet | kvadratisk |
| for rørtilkobling | nei |
| Merkestørrelse | 350 mm |
| Beskyttelsesgrad (IP) når den brukes | IP20 |
| Kanalhøyde min. | 28 mm |
| Kanalhøyde maks. | 58 mm |
| Dimensjon | 500x480x80 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Produktserie | UZD koblingsboks i gulv |
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (1)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
Utførelser
Type
Gulvhøyde min.
Gulvhøyde maks.
Dekselutførelse
Monteringsåpning for innbyggingsenhet
Merkestørrelse
Kanalhøyde min.
Kanalhøyde maks.
Art.nr.
UZD350-4
80
160
Universal
kvadratisk
350
28
58
7410023
UZD350-4 SO
115
160
Universal
kvadratisk
350
28
58
7410011
Gulvhøyde min.
UZD350-4
Art.nr.
7410023
Gulvhøyde min.
80
Gulvhøyde maks.
160
Dekselutførelse
Universal
Monteringsåpning for innbyggingsenhet
kvadratisk
Merkestørrelse
350
Kanalhøyde min.
28
Kanalhøyde maks.
58
UZD350-4 SO
Art.nr.
7410011
Gulvhøyde min.
115
Gulvhøyde maks.
160
Dekselutførelse
Universal
Monteringsåpning for innbyggingsenhet
kvadratisk
Merkestørrelse
350
Kanalhøyde min.
28
Kanalhøyde maks.
58
