Trekke- og kabelfordelingsboks UZD350-4 R
Type UZD350-4 R
Art.nr. 7410025
EAN 4012197375386
Art.nr. / Type
7410025 / UZD350-4 R
Gulvhøyde min.
80 mm
Gulvhøyde maks.
160 mm
Dekselutførelse
Universal
Monteringsåpning for innbyggingsenhet
kvadratisk
Merkestørrelse
350 mm
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

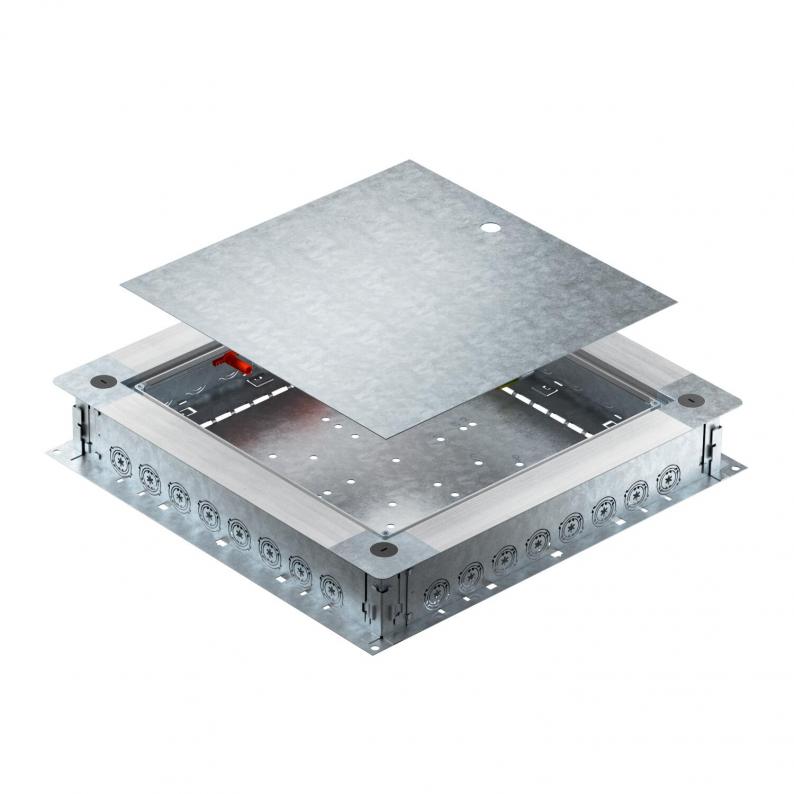

Koblingsboks UZD350-4 R med sidevegger av stålplate. For montering av innbyggingsenheter i monteringslokk (må bestilles separat). Kan nivelleres trinnløst med hurtignivellering til en gulvhøyde på 80 - 160 mm. Gulvhøyden kan bearbeides plant med avtrekkskanten. Med akustisk avkoblingsmulighet etter støping av gulvet og med systemtilbehør, er den også egnet for tunglastbruk. Innføring av kabler og ledninger via rørinnføringene. Rørinnføring per side egnet for 8 installasjonsrør hver med diameter M20, M25 og M32.
Tekniske data
Mål
| Lengde | 480 mm |
|---|---|
| Bredde | 500 mm |
| Høyde | 80 mm |
| Mål A | 480 mm |
| Mål B | 500 mm |
| Mål b | 383 mm |
| Mål a | 362 mm |
Tekniske data
| Gulvhøyde min. | 80 mm |
|---|---|
| Gulvhøyde maks. | 160 mm |
| Dekselutførelse | Universal |
| Nivelleringsområde min. | 80 mm |
| Nivelleringsområde maks. | 160 mm |
| Minste gulvlagshøyde | 80 |
| Egner seg for en innstøpningskanal som dekkes av gulvet | nei |
| Egner seg for en lukket innstøpningskanal som flukter med gulvet | nei |
| Monteringsåpning for tank på gulv | nei |
| Antall installerbare enheter | 1 |
| Mulighet for montering av tetning | ja |
| Frakoblingsbar | ja |
| Gulvplate | ja |
| Egnet til dobbeltgulvkanal | nei |
| Monteringsåpning for innbyggingsenhet | kvadratisk |
| for rørtilkobling | ja |
| Merkestørrelse | 350 mm |
| Beskyttelsesgrad (IP) når den brukes | IP20 |
| I samsvar med ROHS | exempt |
| Dimensjon | 500x480x80 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Produktserie | UZD koblingsboks i gulv |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 29,833 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 29,833 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
