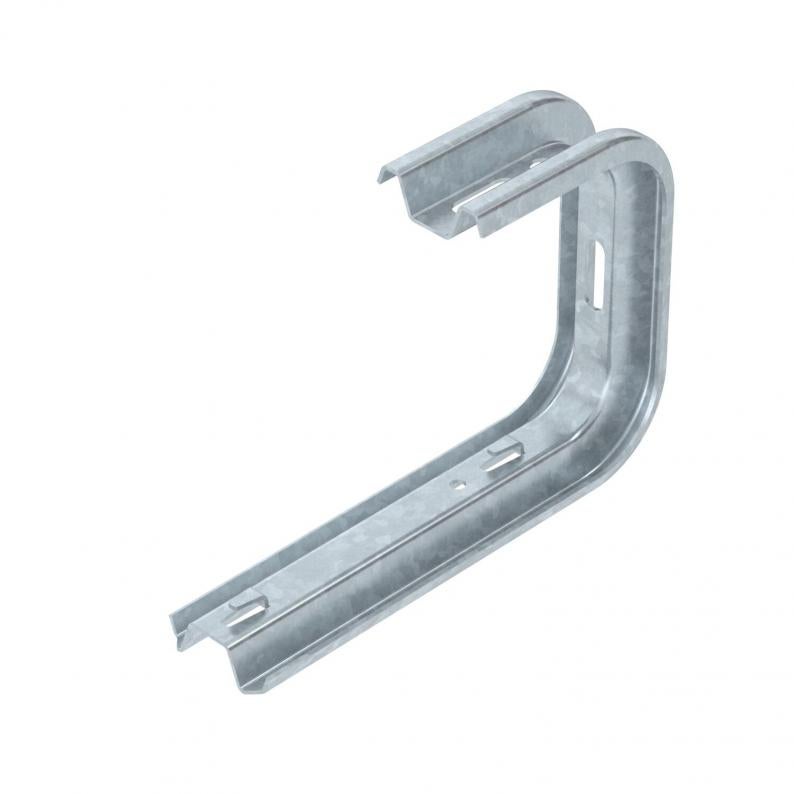

TP-vegg- og takbøyle FT
Type TPDG 245 FT
Art.nr. 6365981
EAN 4012195076919
Art.nr. / Type
Bredde
Høyde
til bredde maks.
F i kN vegg
F i kN himling
kl. VKE: 5 Stykk
5Stykk
Stykk
Beskrivelse
TP vegg- og takbøyle med hurtigfester for skrueløs gitterrennemontering.
Hvis bøylen festes direkte på veggen eller taket, må det av stabilitetsmessige grunner alltid brukes distansestykket type DS 4.
Maks sidehøyde på kabelbærer-Systemet 60 mm
Tekniske data

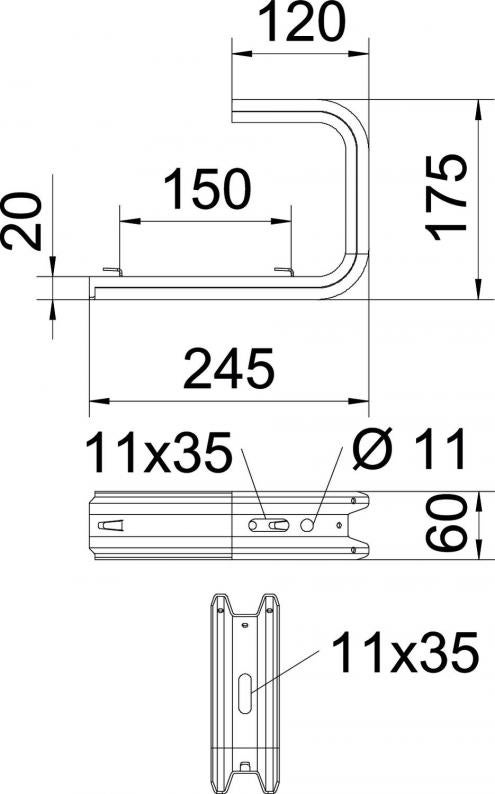

Mål
| Lengde | 175 mm |
|---|---|
| Bredde | 245 mm |
| Høyde | 60 mm |
| Mål L | 150 mm |
| Mål B | 245 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| til bredde min. | 200 |
| til bredde maks. | 200 mm |
| Egnet for gitterrenne | ja |
| Egnet for kabelstige | nei |
| Egnet for kabelrenne | nei |
| Utførelse | Nedhengsbøyle (C-bøyle) |
| I samsvar med ROHS | ja |
| F i kN vegg | 0,87 kN |
| F i kN himling | 0,8 kN |
| Dimensjon | B245mm |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Produktserie | TP-serie |
Bøyning av utliggerspissen ved tillatt utliggerbelastning
Tillatt utleggerbelastning i kN uten personlast
Belastningskurve med utliggerlengder i mm
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,4808 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,4808 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (3)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (2)
Utførelser
Type
Bredde
Høyde
til bredde maks.
F i kN vegg
F i kN himling
Farge
Art.nr.
TPDG 145 FT
145
60
100
1,4
1,3
zink
6365977
TPDG 245 FT
245
60
200
0,87
0,8
zink
6365981
TPDG 345 FT
345
60
300
0,55
0,5
zink
6365985
Bredde
til bredde maks.
F i kN vegg
F i kN himling
TPDG 145 FT
Art.nr.
6365977
Bredde
145
Høyde
60
til bredde maks.
100
F i kN vegg
1,4
F i kN himling
1,3
Farge
zink
TPDG 245 FT
Art.nr.
6365981
Bredde
245
Høyde
60
til bredde maks.
200
F i kN vegg
0,87
F i kN himling
0,8
Farge
zink
TPDG 345 FT
Art.nr.
6365985
Bredde
345
Høyde
60
til bredde maks.
300
F i kN vegg
0,55
F i kN himling
0,5
Farge
zink
