TP vegg- og takbøyle FS
Type TPDG 345 FS
Art.nr. 6365949
EAN 4012196984329
Art.nr. / Type / E-nr.
Bredde
Høyde
til bredde maks.
F i kN vegg
F i kN himling
kl. VKE: 5 Stykk
5Stykk
Stykk
Beskrivelse

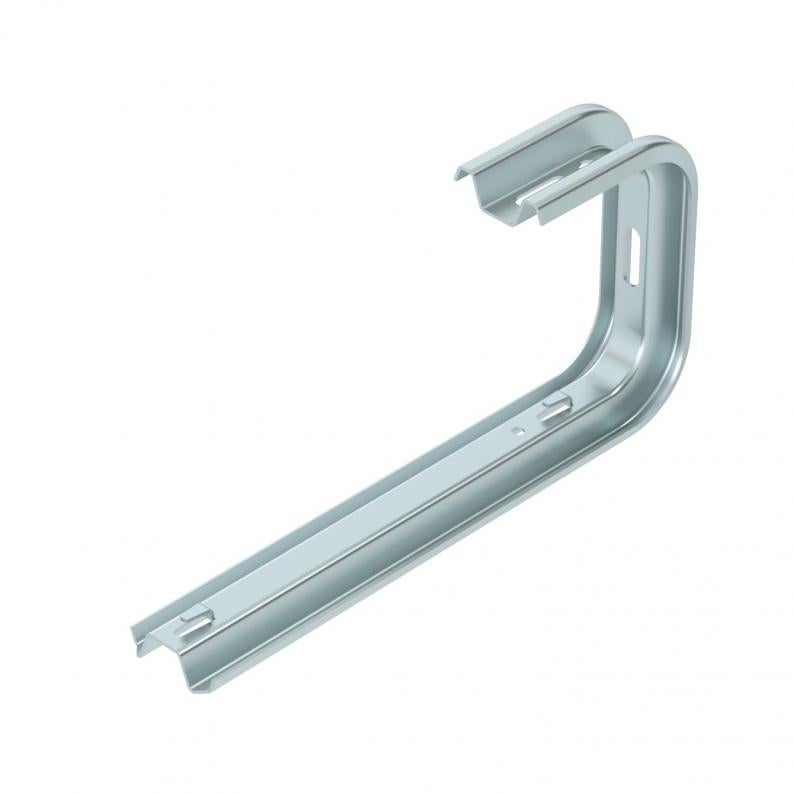

TP vegg- og takbøyle med hurtigfester for skrueløs gitterrennemontering.
Hvis bøylen festes direkte på veggen eller taket, må det av stabilitetsmessige grunner alltid brukes distansestykket type DS 4.
Maks sidehøyde på kabelbærer-Systemet 60 mm
Tekniske data
Mål
| Lengde | 175 mm |
|---|---|
| Bredde | 345 mm |
| Høyde | 60 mm |
| Mål L | 250 mm |
| Mål B | 345 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| til bredde min. | 300 |
| til bredde maks. | 300 mm |
| Egnet for gitterrenne | ja |
| Egnet for kabelstige | nei |
| Egnet for kabelrenne | nei |
| Utførelse | Nedhengsbøyle (C-bøyle) |
| I samsvar med ROHS | ja |
| F i kN vegg | 0,55 kN |
| F i kN himling | 0,5 kN |
| Dimensjon | B345mm |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Produktserie | TP-serie |
Bøyning av utliggerspissen ved tillatt utliggerbelastning
Tillatt utleggerbelastning i kN uten personlast
Belastningskurve med utliggerlengder i mm
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,8649 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,8649 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (2)
Utførelser
Type
Bredde
Høyde
til bredde maks.
F i kN vegg
F i kN himling
Farge
Art.nr.
TPDG 145 FS
145
60
100
1,4
1,3
zink
6365906
TPDG 195 FS
195
60
150
1,05
0,95
zink
6365914
TPDG 245 FS
245
60
200
0,87
0,8
zink
6365922
TPDG 345 FS
345
60
300
0,55
0,5
zink
6365949
Bredde
til bredde maks.
F i kN vegg
F i kN himling
TPDG 145 FS
Art.nr.
6365906
Bredde
145
Høyde
60
til bredde maks.
100
F i kN vegg
1,4
F i kN himling
1,3
Farge
zink
TPDG 195 FS
Art.nr.
6365914
Bredde
195
Høyde
60
til bredde maks.
150
F i kN vegg
1,05
F i kN himling
0,95
Farge
zink
TPDG 245 FS
Art.nr.
6365922
Bredde
245
Høyde
60
til bredde maks.
200
F i kN vegg
0,87
F i kN himling
0,8
Farge
zink
TPDG 345 FS
Art.nr.
6365949
Bredde
345
Høyde
60
til bredde maks.
300
F i kN vegg
0,55
F i kN himling
0,5
Farge
zink
