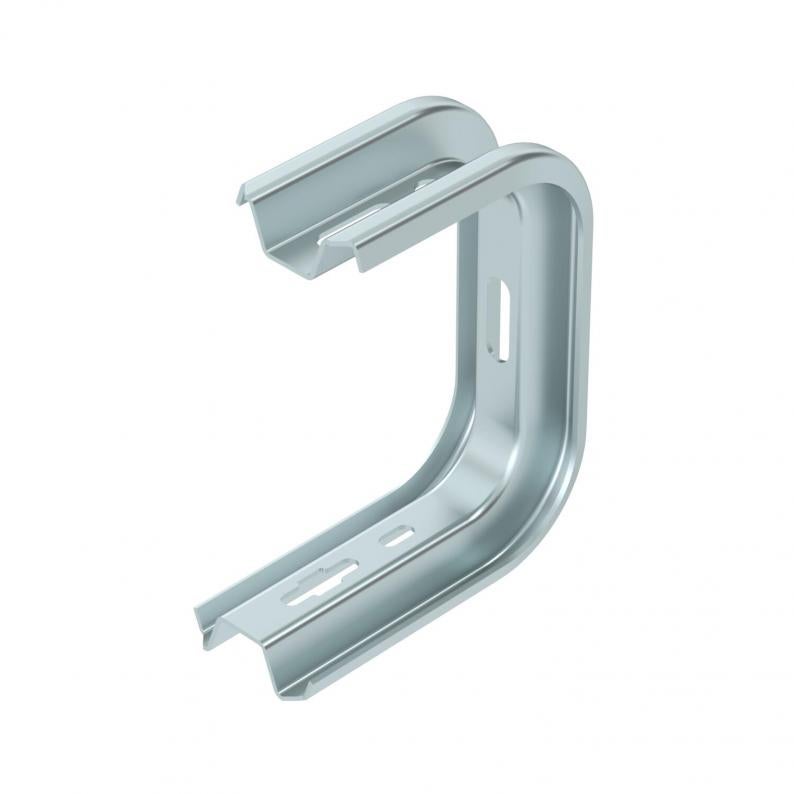

TP vegg- og takbøyle FS
Type TPD 145 FS
Art.nr. 6363806
EAN 4012196198610
Art.nr. / Type
6363806 / TPD 145 FS
Bredde
145 mm
Høyde
60 mm
til bredde maks.
100 mm
F i kN vegg
1,4 kN
F i kN himling
1,3 kN
Farge
zink
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
TP vegg- og takbøyle for universell bygningsmontering.
Viktig! Hvis bøylen festes direkte på vegg eller i tak, må man av stabilitetsgrunner alltid bruke distansestykke type DS 4.
Tekniske data
Mål
| Lengde | 145 mm |
|---|---|
| Bredde | 145 mm |
| Høyde | 60 mm |
| Mål B | 145 mm |
| Mål H | 175 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| til bredde min. | 100 |
| til bredde maks. | 100 mm |
| justerbar | nei |
| Egnet for gitterrenne | ja |
| Egnet for kabelstige | ja |
| Egnet for kabelrenne | ja |
| Utførelse | Nedhengsbøyle (C-bøyle) |
| I samsvar med ROHS | ja |
| F i kN vegg | 1,4 kN |
| F i kN himling | 1,3 kN |
| Dimensjon | B145mm |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Produktserie | TP-serie |
Bøyning av utliggerspissen ved tillatt utliggerbelastning
Tillatt utleggerbelastning i kN uten personlast
Belastningskurve med utliggerlengder i mm
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,2184 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,2184 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
