TP-pendel/vegg- og pendelutliggere FS
Type TPSA 245 FS
Art.nr. 6364209
EAN 4012196199099
Art.nr. / Type
6364209 / TPSA 245 FS
Bredde
60 mm
F i kN
0,9 kN
Farge
zink
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

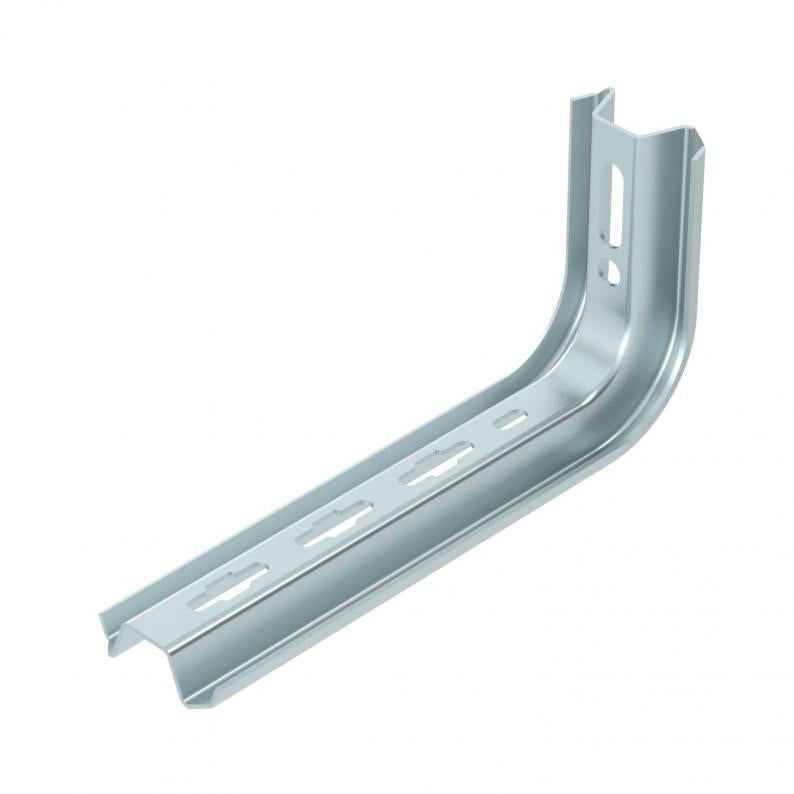

TP-profil til bruk som lett pendel til vannrette betongtak, lengde 145 - 645 mm. Inntil lengde 345 mm brukes profilen også som lett vegg- og pendelutligger.
I kombinasjon med vegg- og pendelutligger type TPSA/ 145 kan man bygge en endeforsterkning med to festepunkter. Viktig! Enten profilen festes til taket eller skrus mot hverandre for endeforsterkning, så må man av stabilitetsgrunner alltid sette inn distansestykke type DS 4. Ved overlappende montering av profilene brukes linsehodeskruer type FRS 10/25 S. Ved montering av profilene mot hverandre (f.eks. endeforsterkning) brukes sekskantskrue type SKS 10/60.
Tekniske data

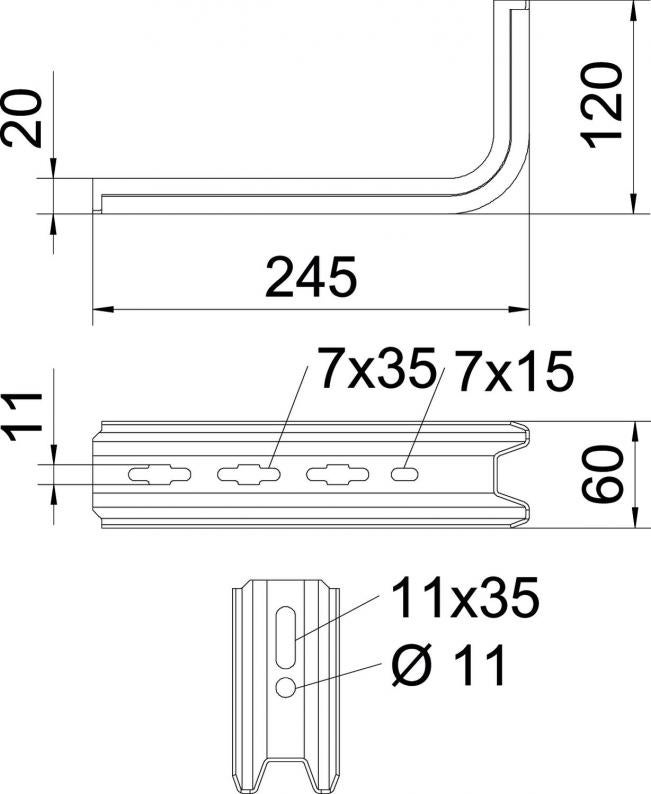

Mål
| Lengde | 245 mm |
|---|---|
| Bredde | 60 mm |
| Høyde | 120 mm |
| Mål L | 245 mm |
| Mål B | 60 mm |
| Mål H | 120 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Rustfritt stål, etset | nei |
| til bredde min. | 200 |
| til bredde maks. | 200 mm |
| Utførelse | Vegg- og pendelutliggere |
| I samsvar med ROHS | ja |
| F i kN | 0,9 kN |
| Dimensjon | B245mm |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Produktserie | TP-serie |

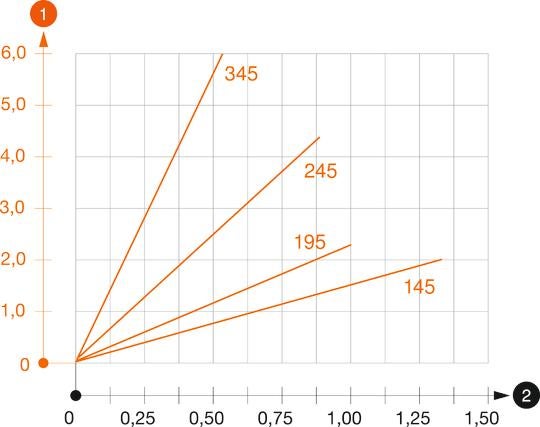

Bøyning av utliggerspissen ved tillatt utliggerbelastning
Tillatt utleggerbelastning i kN uten personlast
Belastningskurve med utliggerlengder i mm
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,0808 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,0808 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
