TP-pendel/vegg- og pendelutliggere FS

TP-pendel/vegg- og pendelutliggere FS

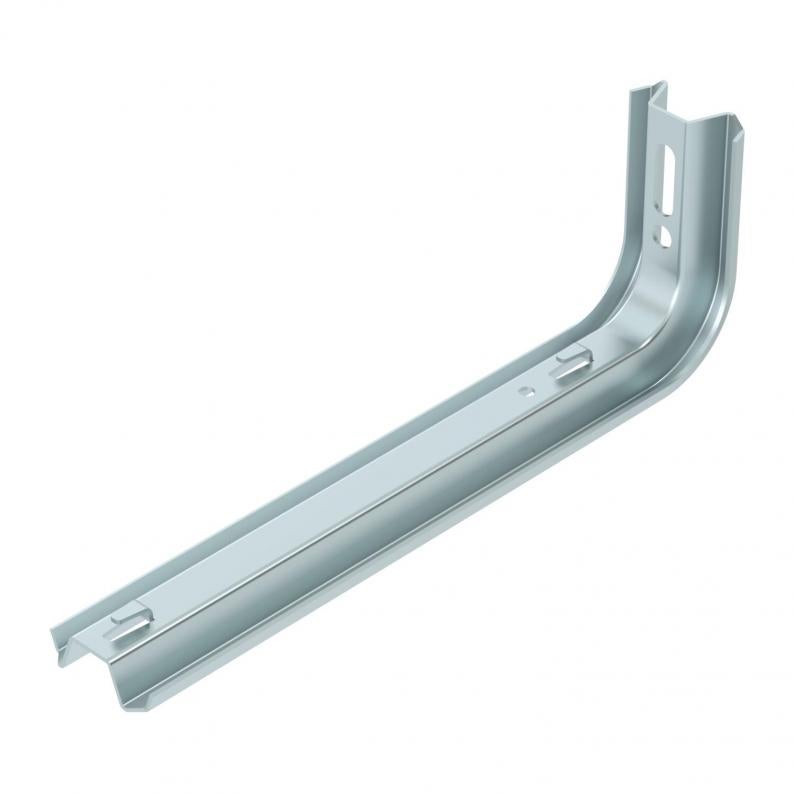

Type TPSAG 345 FS
Art.nr. 6366066
EAN 4012196545292
Vis alle utførelser
Art.nr. / Type / E-nr.
Bredde
F i kN

kl. VKE: 1 Stykk

Stykk

Beskrivelse

TP-utligger med klemskinner for skrue løs gitterrenne feste.

Hvis utliggeren festes direkte på vegg eller profilene skrus mot hverandre, må man av stabilitetsgrunner alltid bruke distansestykke type DS 4.

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA samsvarserklæring
  • TP-profiel als hangprofiel en console
  • Draadgoot, zijkanthoogte 35 mm
  • Draadgoot, zijhoogte 55 mm
  • eenvoudig te monteren onderdeel
  • Miljøprodukterklæring (EPD)
  • CO₂-fotavtrykk (PCF)

Tekniske data

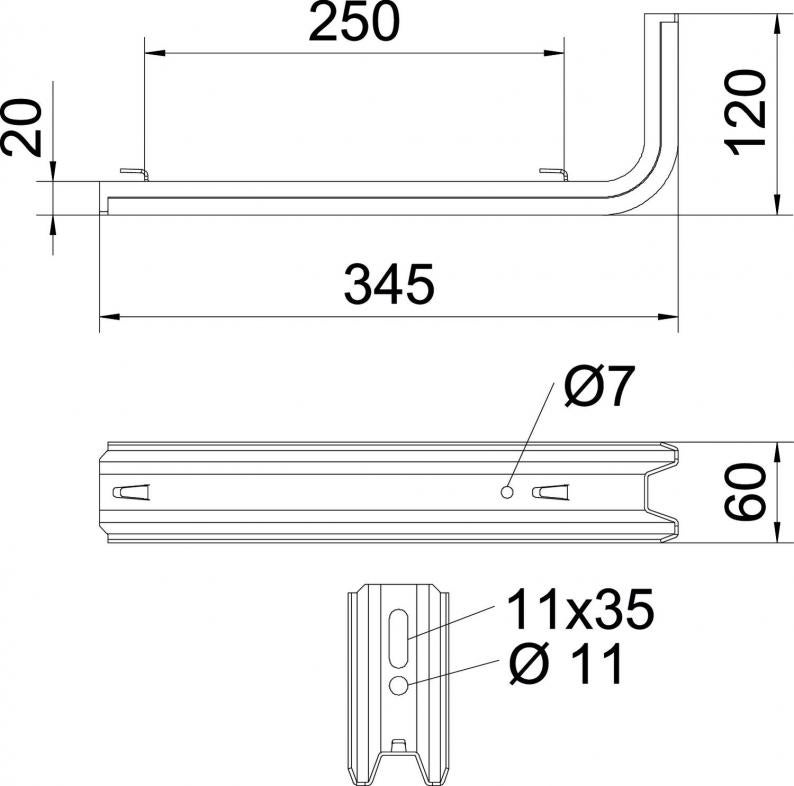

Mål

Lengde345 mm
Bredde60 mm
Høyde120 mm
Mål L345 mm
Mål B60 mm
Mål H120 mm
Mål W250 mm

Tekniske data

Opprettholdelse av funksjonnei
Rustfritt stål, etsetnei
til bredde min.300
til bredde maks.300 mm
UtførelseVegg- og pendelutliggere
I samsvar med ROHSja
F i kN0,55 kN
DimensjonB345mm
Overflatekontinuerlig galvanisert
Materialestål
Fargezink
ProduktserieTP-serie

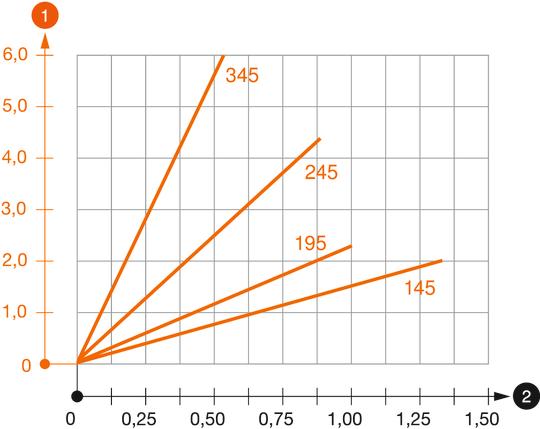

Belastningsdiagram utligger type TPSAG

Bøyning av utliggerspissen ved tillatt utliggerbelastning

Tillatt utleggerbelastning i kN uten personlast

Spennvidde i m

Miljødata

CO2-fotavtrykk (GWP) fra vugge til port1,4011 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)1,4011 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1
EPD Verifiedja
Utløpsdato EPD10.07.2029
Deklarasjonsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tilbehør

Monterings tilbehør

Art.nr. 6364625

Beskyttelseskappe
Type
TPS KS OR

kl. VKE: 10 Stykk

Stykk

Art.nr. 6416551

Distansestykke FS
Type
DS 4 FS

kl. VKE: 20 Stykk

Stykk

Nedlastinger

0 valgt

Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (2)

Utførelser

F i kN
TPSAG 145 FS
Art.nr.
6366015
Bredde
60
F i kN
1,5
Farge
zink
TPSAG 195 FS
Art.nr.
6366023
Bredde
60
F i kN
1
Farge
zink
TPSAG 245 FS
Art.nr.
6366031
Bredde
60
F i kN
0,9
Farge
zink
TPSAG 345 FS
Art.nr.
6366066
Bredde
60
F i kN
0,55
Farge
zink
