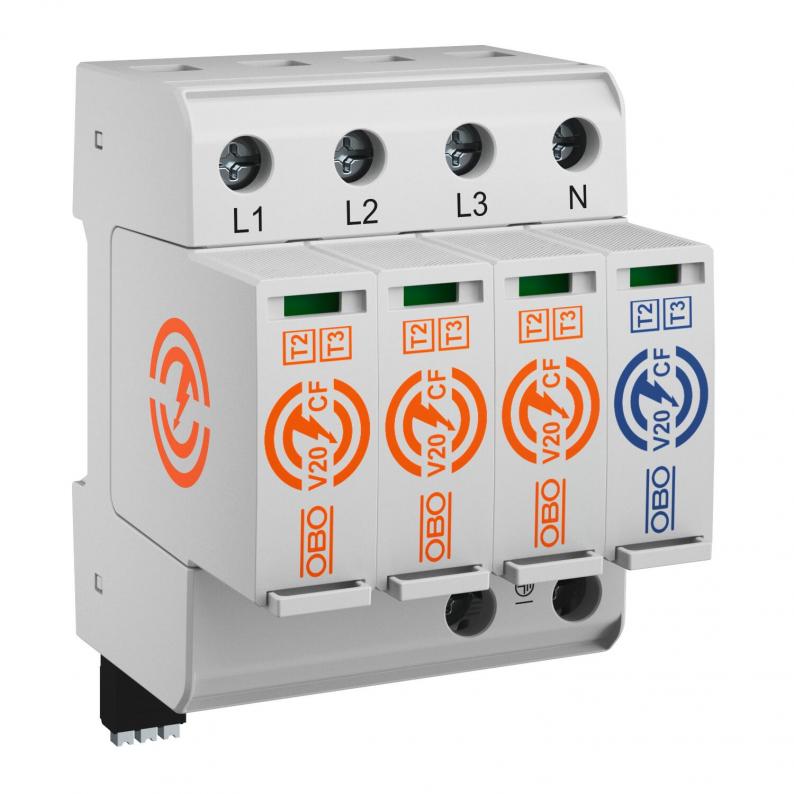

Surge arrester V20 with integrated pre-fuse
Type V20-CF-3+1FS-300
Art.nr. 5095257
EAN 4012197504960
Art.nr. / Type
5095257 / V20-CF-3+1FS-300
Beskyttelsesklasse
IP20
Gjennomføring av polene
3+N/PE
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Surge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
Tekniske data

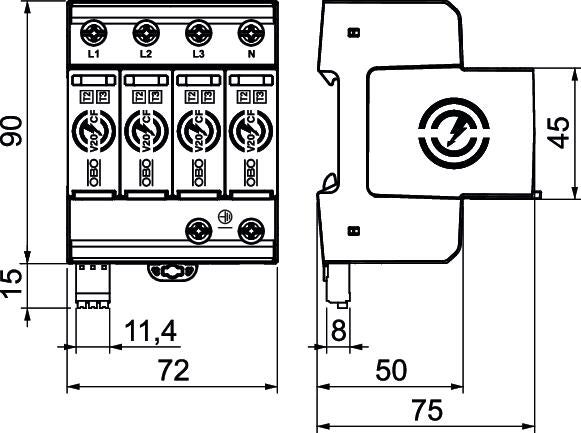

Mål
| Lengde | 75 mm |
|---|---|
| Bredde | 72 mm |
| Høyde | 105 mm |
Tekniske data
| Pol antall | 4 |
|---|---|
| Nettform | Annet |
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Høyeste varige spenning (L-N) | 300 V |
| Høyeste varige spenning (N-PE) | 305 V |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 20 kA |
| Nominell avledningsstrøm (8/20 µs) [N-PE] | 40 kA |
| Maksimal avledningsstrøm (8/20 μs) [L-N] | 40 kA |
| Maksimal avledningsstrøm (8/20 μs) [N-PE] | 65 kA |
| Testklasse type 1 | nei |
| Fjernsignalisering | ja |
| Testklasse type 2 | ja |
| Merkespenning AC (50 / 60 Hz) | 230 V |
| Integrert sikring | ja |
| Beskyttelsesnivå [L-N] | ≤1,5 |
| Høyeste kontinuerlige spenning AC | 300 V |
| Nominell avledningsstrøm (8/20 µs) | 20 kA |
| Gjennomføring av polene | 3+N/PE |
| Monteringstype | Kapselskinne 35 mm |
| Egnet for utendørs bruk | nei |
| Restspenning [L-N] @ 5 kA | 1,15 kV |
| Koblingseffekt AC | 230 V; 0,5 A |
| Koblingseffekt DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Kortslutningsfasthet ved maks. overstrømvern på nettsiden | 50 kA eff |
| TOV-spenning [L-N] - motstandsmodus - 5 s | 337 V |
| TOV-spenning [L-N] - feilsikkermodus - 120 min | 442 V |
| TOV-spenning [N-PE] - motstandsmodus - 200 ms | 1200 V |
| Kortslutningsfast | ja |
| Nettform DC | nei |
| Nettform IT | nei |
| Nettform TN | nei |
| Nettform TN-C | nei |
| Nettform TN-C-S | ja |
| Nettform TN-S | ja |
| Nettform TT | ja |
| Nettform øvrige | nei |
| I samsvar med ROHS | ja |
| Dreiemoment | 4,5 Nm |
| SPD iht. IEC 61643-1 | klasse II |
| Kravklasse i.h.t. EN 61643-11 | Type 2+3 |
| Følgestrøm-slukkingsevne (eff) [N-PE] | 0,1 kA |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 85 °C |
| Dimensjon | 300V |
| Luftfuktighet maks. | 95 % |
| Luftfuktighet min. | 5 % |
Tilkoblingsmuligheter
| Ledertverrsnitt fleksibel (fintrådet) min. | 2,5 mm² |
|---|---|
| Ledertverrsnitt fleksibel (fintrådet) maks. | 35 mm² |
| FM-kontakter | Veksler |
| Tilkoblingstverrsnitt FM-klemming min. | 0,25 mm² |
| Tilkoblingstverrsnitt FM-klemming maks. | 1,5 mm² |
| Tilkoblingstverrsnitt FM-klemming min. | 23 AWG |
| Tilkoblingstverrsnitt FM-klemming maks. | 16 AWG |
| Avledningsstrøm (8/20 µs) [totalt] | 65 kA |
| Ledertverrsnitt fleksibel (fintrådet) min. | 16 AWG |
| Ledertverrsnitt fleksibel (fintrådet) maks. | 4 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 2,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 16 AWG |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 2 AWG |
