starQuick-klammer

Type SQ-32 LGR

Art.nr. 2146258

EAN 4012195595830

Datablad (PDF)

RoHS Samsvarserklæring (PDF)

REACH Samsvarserklæring (PDF)

Samsvarserklæring (PDF)

Vis alle utførelser

Art.nr. / Type

Nominell størrelse

Denne artikkelen er en utgått artikkel!

Oppfølgingsartikkelen finner du her.

kl. VKE: 50 Stykk

Stykk

Beskrivelse

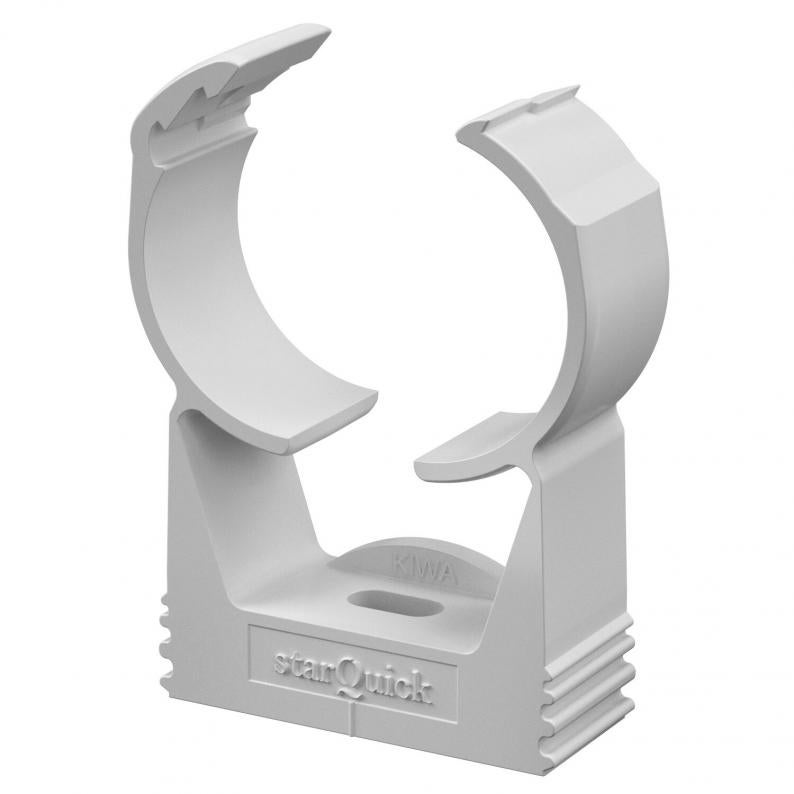

Ekstra belastbar klemme for mottak av elektro- og sanitærrør av plast og metall, samt Quick-Pipe-elektroinstallasjonsrør. Universelle festemuligheter på vegg, tak- og stålkonstruksjoner i innen- og utendørsområder. Fleksibelt spennområde på flere millimeter. Rørmontering uten verktøy. Kan monteres på rad og rekke inntil Ø 28 mm, også med OBO Quick- eller starQuick-klemme. For høye belastningsverdier kombinert med dobbeltholder. For variable avstander og klemmeantall monterbar på profilskinne.

Tekniske data

Mål

Mål A	43 mm
Mål B	17 mm
Mål H	57,3 mm
Mål F	4,5 mm
Mål "h"	10,5 mm
Mål e	10 mm

Tekniske data

Nominell størrelse	32-35
Halogenfri	ja
UV-bestandig	ja
Rekkemonterbar	ja
Lukket	ja
Antall kabler/rør	1
Bruddlast	1 kN
Med innlegg	nei
Monteringsteknikk	Skruehull
I samsvar med ROHS	ja
Spennområde D min.	31,2 mm
Spennområde D maks.	35,8 mm
flammebestandig	iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C
Dimensjon	31,2-35,8mm
Materiale	polyamid
Farge	lysegrå; RAL 7035
Produktserie	Quick-rekkeklemme

Nedlastinger

0 valgt

Datablad (1)

Kataloger & brosjyrer (3)

Erklæringer (4)

Sertifikater (1)

Produktbilder (2)

3D-data nedlastinger (1)

Utførelser

Nominell størrelse

SQ-10 LGR

Art.nr.

2146053

Nominell størrelse

SQ-12 LGR

Art.nr.

2146061

Nominell størrelse

12-14

SQ-15 LGR

Art.nr.

2146096

Nominell størrelse

15-16

SQ-20 LGR

Art.nr.

2146134

Nominell størrelse

20-23

SQ-25 LGR

Art.nr.

2146207

Nominell størrelse

25-28

SQ-32 LGR

Art.nr.

2146258

Nominell størrelse

32-35

SQ-51 LGR

Art.nr.

2146444

Nominell størrelse

50-54
