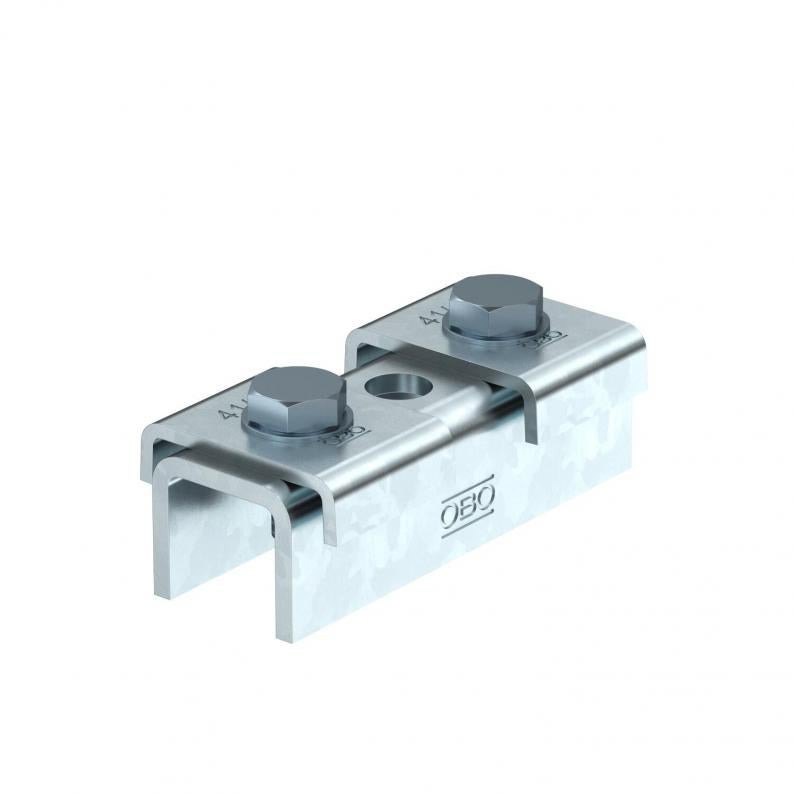

Skinneforbinder SV med 3 hull FT
Type SVE 41 FT
Art.nr. 1123121
EAN 4012195939214
Art.nr. / Type
1123121 / SVE 41 FT
Lengde
100 mm
Bredde
47 mm
Materialtykkelse
4 mm
kl. VKE: 10 Stykk
10Stykk
Stykk
Beskrivelse
Skinneforbinderen tjener som forlengelse av monteringsskinne MS4141. Denne forbindelsen kan opprettes enkelt og sikkert på byggeplassen eller ferdigmonteres på verkstedet.
Det er garantert at det ikke er noe svakt punkt i skinnekoblingens område. Her gjelder de statiske verdiene for monteringsskinnen.Leveringsomfang:
Festeplate type 4141 og passende sekskantskruer, festet løst.
Det er garantert at det ikke er noe svakt punkt i skinnekoblingens område. Her gjelder de statiske verdiene for monteringsskinnen.Leveringsomfang:
Festeplate type 4141 og passende sekskantskruer, festet løst.
Skrukoblinger inkludert
Tekniske data

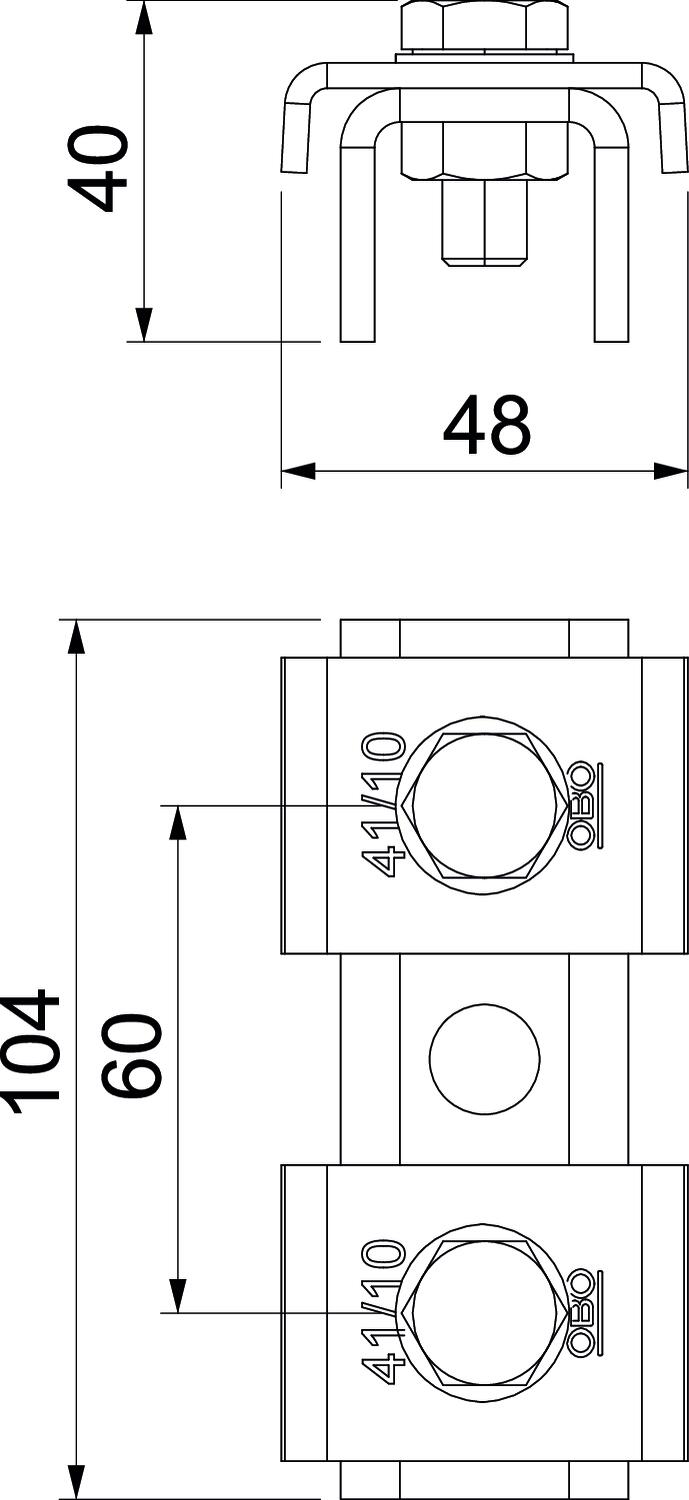

Mål
| Lengde | 100 mm |
|---|---|
| Bredde | 47 mm |
| Høyde | 39,4 mm |
Tekniske data
| Rustfritt stål, etset | nei |
|---|---|
| Slissevidde | 22 mm |
| Materialtykkelse | 4 mm |
| Statisk verdi A | 2,97 cm² |
| Statisk verdi ly | 6,05 cm⁴ |
| Statisk verdi lz | 9,01 cm⁴ |
| Statisk verdi Wy | 2,91 cm³ |
| Statisk verdi Wz | 4,4 cm³ |
| Hullstørrelse | 12 |
| Profilform | C-profil |
| Type hull | Rygg med hull |
| Borehullavstand i midten | 60 mm |
| Med skruetilbehør | ja |
| Utførelse | med hull |
| Egnet for profilformer | U-profil |
| I samsvar med ROHS | ja |
| Dimensjon | 100x4mm |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Produktserie | Skinnesystem |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 1,1442 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,1442 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
