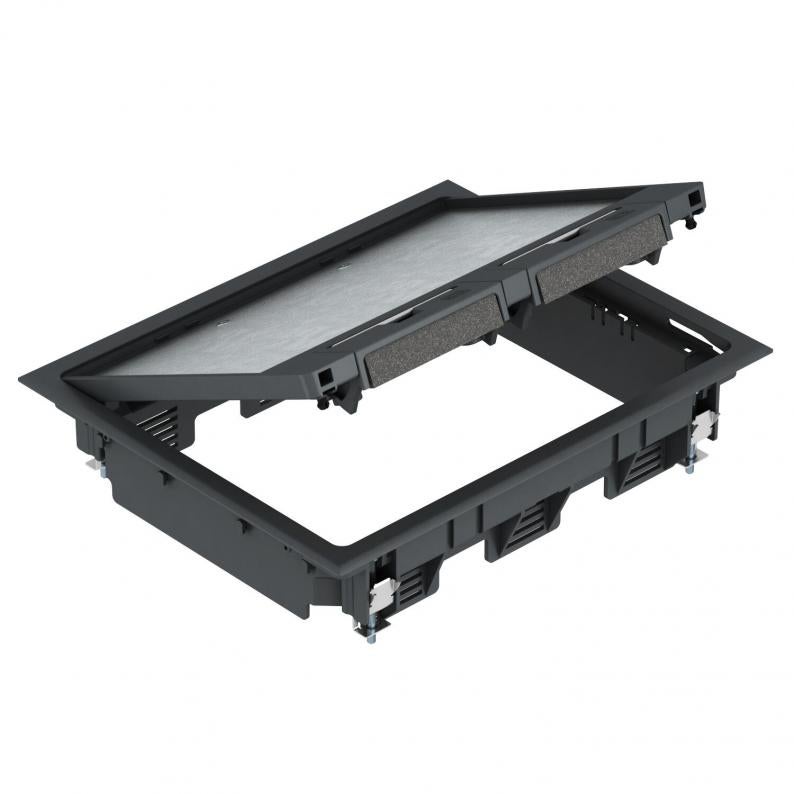

Serviceuttak GES6 med Bøylehåndtak
Type GES6 U 9011
Art.nr. 7405312
EAN 4012195103110
Art.nr. / Type / E-nr.
7405312 / GES6 U 9011 / 1226065
Tykkelse gulvbelegg
5 mm
Nominell størrelse for innbyggingsenheter
6
Farge
grafittsvart; RAL 9011
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Apparatinnsats med håndtak for opp til 9 modul 45-enheter i 3 universalholdere UT3, for bruk i kanalsystemer og systemgulv innendørs.
Serviceuttak med Bøylehåndtak, 3-veis, for montering av MT6-monteringsbraketter. 3 deksler med APMT2-konstruksjon kan installeres.
Serviceuttak med Bøylehåndtak, 3-veis, for montering av MT6-monteringsbraketter. 3 deksler med APMT2-konstruksjon kan installeres.
For dobbeltgulvmontering bestilles separate monteringsvinkler.
Opptil 6 installasjonsenheter med en 50 mm sentral plate kan brukes.
Tekniske data

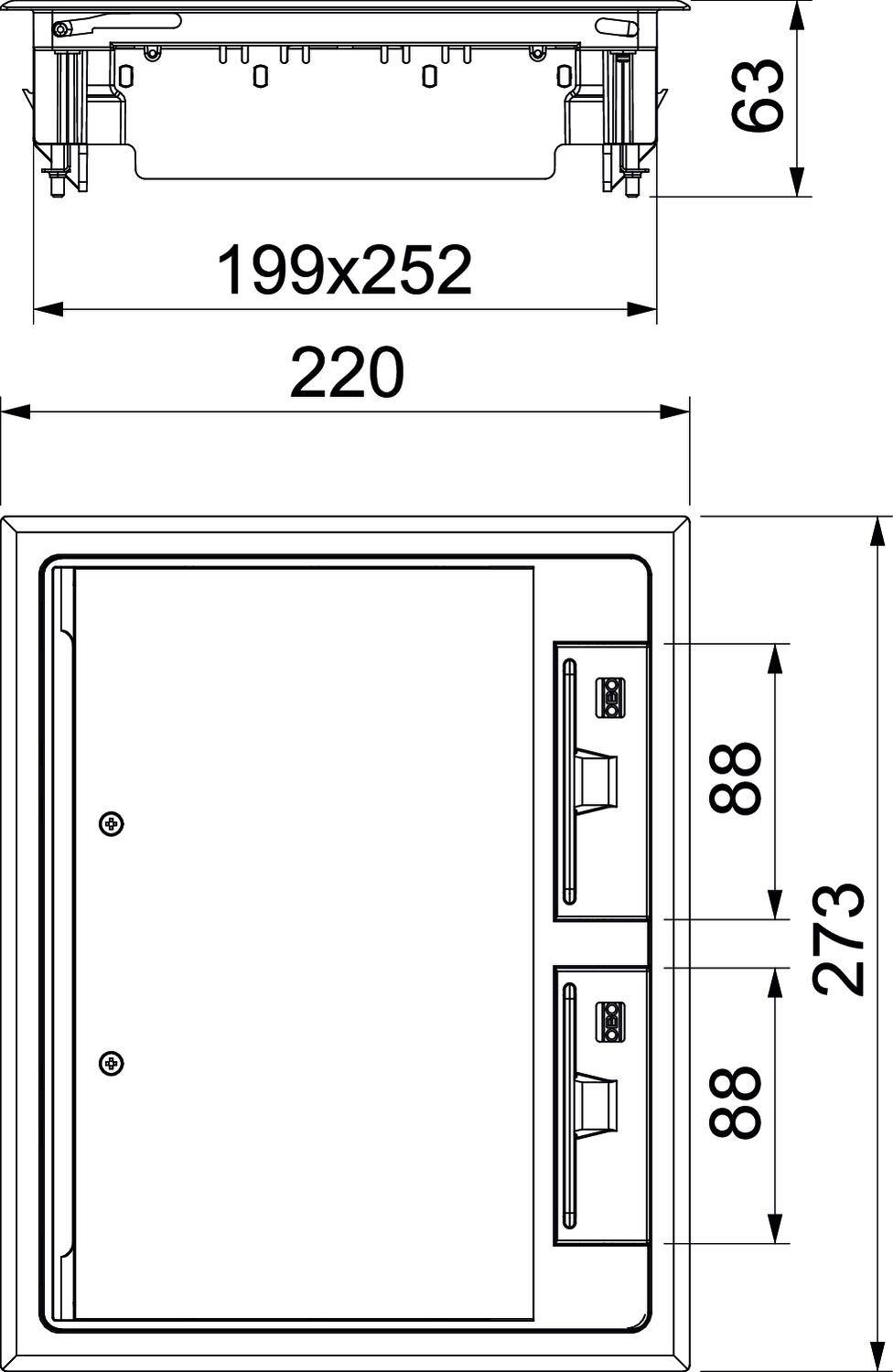

Mål
| Lengde | 220 mm |
|---|---|
| Bredde | 273 mm |
Tekniske data
| Gulvhøyde min. | 73 mm |
|---|---|
| Tykkelse gulvbelegg | 5 mm |
| Egner seg for en innstøpningskanal som dekkes av gulvet | ja |
| Egner seg for en lukket innstøpningskanal som flukter med gulvet | nei |
| Antall installerbare enheter | 9 |
| Mulighet for montering av tetning | nei |
| Lengde innbyggingsmål | 199 mm |
| Bredde innbyggingsmål | 252 mm |
| Lengde utvendig mål | 220 mm |
| Bredde utvendig mål | 273 mm |
| Egnet til dobbeltgulvkanal | ja |
| Egnet til hulgulv | ja |
| Egnet til dobbeltgulvinnbygging | ja |
| Vedlikehold av gulv | tørr |
| Rammeutførelse | Teppebeskyttelsesramme |
| Antall installasjonsbokser | 3 |
| Egnet for våtrengjøring | nei |
| Innbyggingsdybde | 73 mm |
| Med gulvbeleggutsparing | ja |
| Beskyttelsesramme gulvbelegg | ja |
| Utførelse kabeluttak | Svingbart Ledningsuttak |
| Apparatholder til montering av installasjonsbokser | ja |
| Beskyttelsesgrad IK-kode | IK08 |
| Type innbyggingssystem | MT3 / GB2 |
| Tunglastutførelse | nei |
| Nominell størrelse for innbyggingsenheter | 6 |
| Godkjenninger | VDE |
| Beskyttelsesgrad (IP) når den brukes | IP20 |
| Beskyttelsesgrad (IP) når den ikke er i bruk | IP40 |
| Vertikal last, liten flate | til 2 500 N |
| Vertikal last, stor flate | til 3 000 N |
| Utførelse | rektangulær |
| Åpnemekanisme | Bøylehåndtak |
| I samsvar med ROHS | exempt |
| Spennområde D min. | 9 mm |
| Spennområde D maks. | 31 mm |
| Dimensjon | 273x220x61 |
| Materiale | polyamid |
| Farge | grafittsvart; RAL 9011 |
| Produktserie | GES |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 1,8068 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,8068 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
