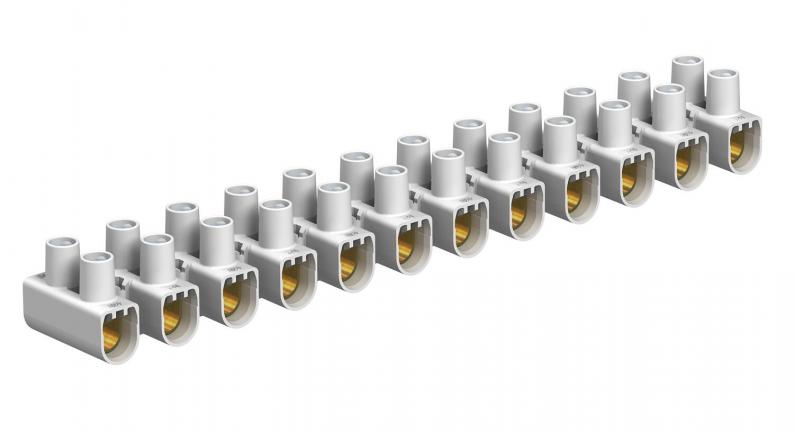

Rekkeklemmer 16 mm², polypropylen
Type 78 CE WS/EKL 3 S
Art.nr. 2056550
EAN 4012195702436
Art.nr. / Type
2056550 / 78 CE WS/EKL 3 S
Merkespenning
450 V
Merketverrsnitt min.
16 mm²
Antall klemmepunkter
12
Farge
hvit
Denne artikkelen er en utgått artikkel!
kl. VKE: 10 Stykk
10Stykk
Stykk
Beskrivelse
Testet iht. EN 60998.
Klemmer stål, skruer stål, galvanisert, 12-polede lister som kan deles i enkeltklemmer ved "twist'n'pull".
Skruene er skrudd opp, sikret.
Maks. tillatt omgivelsestemperatur iht. EN 60998: -5 til +80 °C.
Merketverrsnitt 16 - mm²
Merkespenning 450 V
Merkestrøm 76 A
Maks. klembar per side: 16 mm² stjerne eller 10 mm² fleksibel eller 6 mm² fleksibel.
Klemmer stål, skruer stål, galvanisert, 12-polede lister som kan deles i enkeltklemmer ved "twist'n'pull".
Skruene er skrudd opp, sikret.
Maks. tillatt omgivelsestemperatur iht. EN 60998: -5 til +80 °C.
Merketverrsnitt 16 - mm²
Merkespenning 450 V
Merkestrøm 76 A
Maks. klembar per side: 16 mm² stjerne eller 10 mm² fleksibel eller 6 mm² fleksibel.
Tekniske data
Mål
| Lengde | 175 mm |
|---|---|
| Bredde | 25 mm |
| Høyde | 20,7 mm |
Tekniske data
| Omgivelsestemperatur | 80 °C |
|---|---|
| Pol antall | 12 |
| Merkestrøm | 76 A |
| Merkespenning | 450 V |
| Eksplosjonstestet utførelse | nei |
| Avslutningsplate nødvendig | nei |
| Borehullavstand i midten | 15 mm |
| Egnet til massiv leder | ja |
| Egnet til fleksibel leder | ja |
| Egnet for flertrådet leder | ja |
| gjennomsiktig | nei |
| Antall klemsteder per pol | 2 |
| Utførelse elektrisk tilkobling 1 | Skrutilkobling |
| Tilkoblingsposisjon | langs siden |
| Utførelse elektrisk tilkobling 2 | Skrutilkobling |
| Tilkoblingsbart ledertverrsnitt fintrådet uten endehylse min. | 4 mm² |
| Tilkoblingsbart ledertverrsnitt fintrådet uten endehylse maks. | 6 mm² |
| Tilkoblingsbart ledertverrsnitt fintrådet med endehylse min. | 4 mm² |
| Tilkoblingsbart ledertverrsnitt fintrådet med endehylse maks. | 16 mm² |
| Tilkoblingsbart ledertverrsnitt flertrådet min. | 4 mm² |
| Tilkoblingsbart ledertverrsnitt flertrådet maks. | 10 mm² |
| Merketverrsnitt min. | 16 mm² |
| I samsvar med ROHS | ja |
| Tverrsnitt | Maks. klembar per side: 16 mm² stjerne eller 10 mm² fleksibel eller 6 mm² fleksibel mm² |
| Antall klemmepunkter | 12 |
| Temperaturområde for bruk min. | -5 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 16,0mm² |
| Materiale | polypropylen |
| Farge | hvit |
| Produktserie | HSK |
