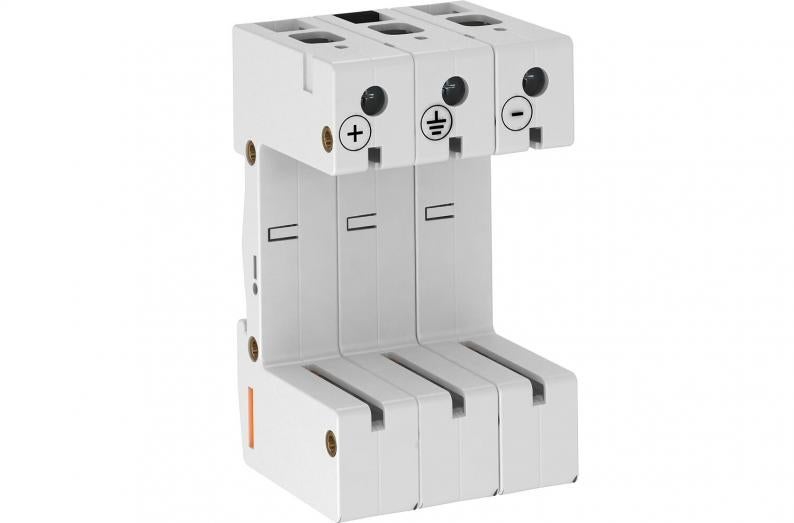

PV-underdel, 3-polet i Y-kobling

PV-underdel, 3-polet i Y-kobling

Type V20-C U-3PH-Y
Art.nr. 5096647
EAN 4012195299455
Vis alle utførelser
Art.nr. / Type
5096647 / V20-C U-3PH-Y

kl. VKE: 1 Stykk

Stykk

Beskrivelse

Sokkel for solcelleanlegg opptil Uoc=1000V (Y-kobling)

• Passer til V 25-B+C overdeler type 1+2 kombiavleder
• Passer til V 20-C overdeler type 2 overspenningsavledere
• Vernekretser mot tverr- og langsgående spenninger
• Y-vernekrets
• Lav DC-restspenning: < 4,0 kV (Uoc max = 1000V DC med V20-C/0-440)
• Lav DC-restspenning: < 3,0 kV (Uoc max = 900V DC med V25-B+C/0-385)
• Lav DC-restspenning: < 2,6 kV (Uoc max = 600V DCmed V50-B+C/0-280)
• Merkede tilkoblinger

Bruksområde: Mellom PH-moduler og vekselretteren i solcelleanlegg.
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Combinatiebeveiliging van type 1 en type 2
  • Overspanningsbeveiliging conform DIN EN 61643-11 of IEC 61643-11
  • Overgang van LPZ 0 naar 1
  • Overgang van LPZ 1 naar 2
  • Installation electrotechnical expertise
  • CO₂-fotavtrykk (PCF)
  • Emballasje uten plast

Tekniske data

Tekniske data

BeskyttelsesklasseIP20
Gjennomføring av polene3
Utførelse3-polet Y-kobling for solenergi
I samsvar med ROHSja
Driftstemperatur min.-40 °C
Driftstemperatur maks.80 °C
Temperaturområde for bruk min.-40 °C
Temperaturområde for bruk maks.80 °C
DimensjonY-PH
ProduktseriePV-ÜSS

Tilkoblingsmuligheter

Ledertverrsnitt stiv (én-/flertrådet) min.2,5 mm²
Ledertverrsnitt stiv (én-/flertrådet) maks.35 mm²

Miljødata

Emballasje uten plastja
CO2-fotavtrykk (GWP) fra vugge til port0,5753 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)0,5753 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1
