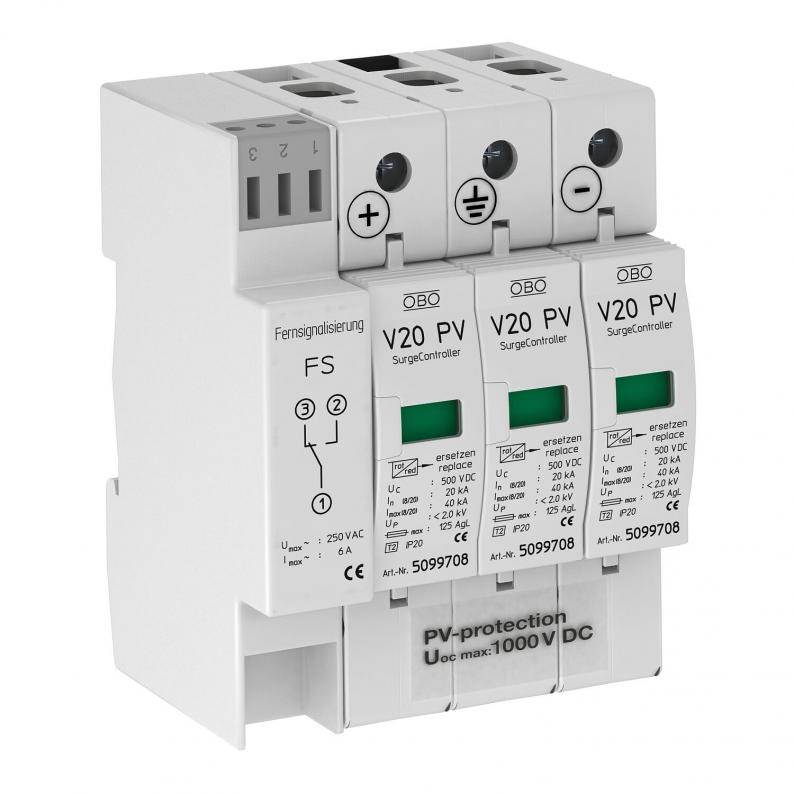

PV-overspenningsvern V20, 1000 V DC med fjernsignalisering
Type V20-C 3PHFS-1000
Art.nr. 5094574
EAN 4012195648482
Art.nr. / Type / E-nr.
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
V20 overspenningsavleder type 2 for solenergianlegg med FS-kontakt som potensialfri veksler
• Komplett enhet av pluggbar Varistor-avleder med skilleanordning
• Feilresistent Y-kobling iht. VDE 0100-712 (EN 50539-12)
• Overspenningsvernpotensialutjevning iht. VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testet iht. EN 50539-11 (VDE/KEMA)
• Avledingsevne opptil 40 kA (8/20) per pol
• Lavt DC-beskyttelsesnivå: < 4,0 kV og Uoc max = 1000 V DC
• Med optisk funksjonsindikator til bruk i fordelerhus
Bruksområde: Solenergianlegg med eller uten separat isolert lynvernanlegg
• Komplett enhet av pluggbar Varistor-avleder med skilleanordning
• Feilresistent Y-kobling iht. VDE 0100-712 (EN 50539-12)
• Overspenningsvernpotensialutjevning iht. VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testet iht. EN 50539-11 (VDE/KEMA)
• Avledingsevne opptil 40 kA (8/20) per pol
• Lavt DC-beskyttelsesnivå: < 4,0 kV og Uoc max = 1000 V DC
• Med optisk funksjonsindikator til bruk i fordelerhus
Bruksområde: Solenergianlegg med eller uten separat isolert lynvernanlegg
Tekniske data
Tekniske data
| Nettform | Annet |
|---|---|
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Fjernsignalisering | ja |
| Testklasse type 2 | ja |
| Høyeste varige spenning DC | 1000 V |
| Nominell avledningsstrøm (8/20 µs) | 20 kA |
| Gjennomføring av polene | 3 |
| Monteringstype | Kapselskinne 35 mm |
| Egnet for utendørs bruk | nei |
| Maks. overstrømvern på nettsiden | 125 |
| Utførelse | 3-polet for solenergisystemer med FS |
| Nettform DC | ja |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse II |
| Kravklasse i.h.t. EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maksimal avledningsstrøm (8/20 μs) | 40 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 125 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 1000V DC |
| Produktserie | PV-ÜSS |
Tilkoblingsmuligheter
| FM-kontakter | Veksler |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) min. | 2,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 1,0344 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,0344 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (3)
Sertifikater (2)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Beskyttelsesklasse
Gjennomføring av polene
Art.nr.
V20-C 3PHFS-1000
IP20
3
5094574
V20-C 3-PH-1000
IP20
3
5094608
V20-C 3PHFS-1000
Art.nr.
5094574
Beskyttelsesklasse
IP20
Gjennomføring av polene
3
V20-C 3-PH-1000
Art.nr.
5094608
Beskyttelsesklasse
IP20
Gjennomføring av polene
3
