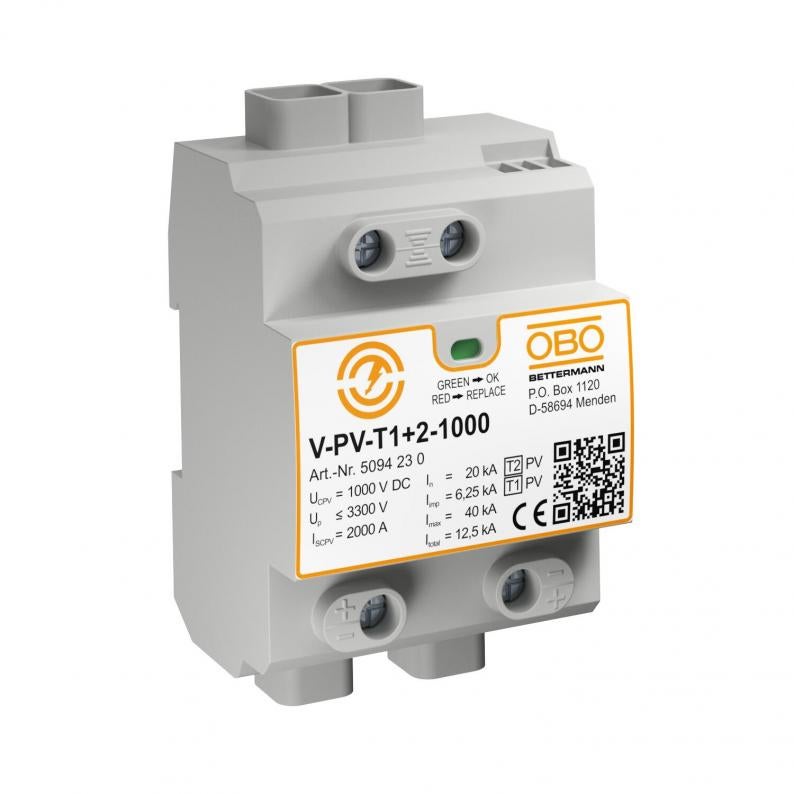

PV-komplettblokk 1000V DC
Type V-PV-T1+2-1000
Art.nr. 5094230
EAN 4012196603718
Art.nr. / Type
5094230 / V-PV-T1+2-1000
Beskyttelsesklasse
IP20
Gjennomføring av polene
Annet
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Type 1+2 kombiavleder for lyn- og overspenningsvern for solcelleanlegg.
• Lynbeskyttelse med potensialutjevning i henhold til IEC 62305 (VDE 0185-305)
• Overspenningsvern i henhold til IEC 60364-7-712 (VDE 0100-712)
• Avledningskapasitet opptil 12,5 kA (10/350) og 40 kA (8/20)
• Sikker Y-kobling med statusindikator
• FS-varianten har potensialfri vekselkontakt for fjernsignalering
Anvendelse: Lynstrøm- og overspenningsvern for PV-anlegg.
• Lynbeskyttelse med potensialutjevning i henhold til IEC 62305 (VDE 0185-305)
• Overspenningsvern i henhold til IEC 60364-7-712 (VDE 0100-712)
• Avledningskapasitet opptil 12,5 kA (10/350) og 40 kA (8/20)
• Sikker Y-kobling med statusindikator
• FS-varianten har potensialfri vekselkontakt for fjernsignalering
Anvendelse: Lynstrøm- og overspenningsvern for PV-anlegg.
Tekniske data

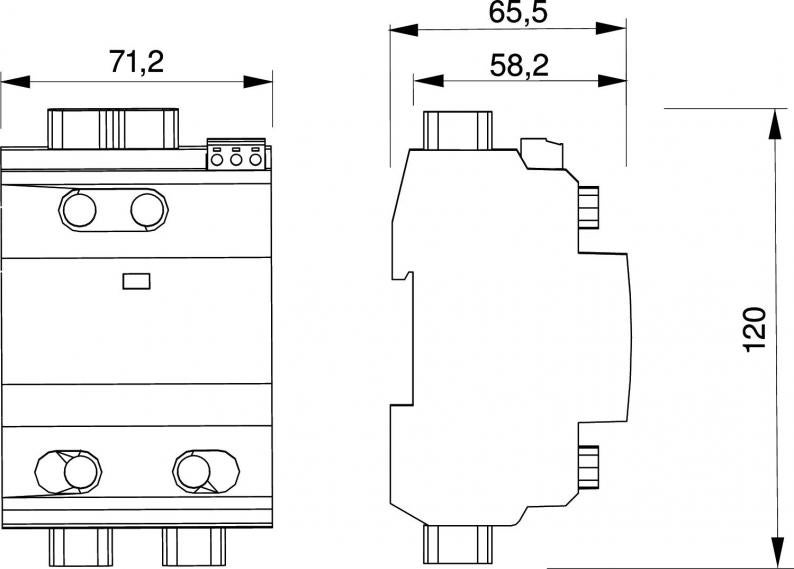

Mål
| Lengde | 65,5 mm |
|---|---|
| Bredde | 71,2 mm |
| Høyde | 120 mm |
Tekniske data
| Nettform | DC |
|---|---|
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Lynstøtstrøm (10/350) [totalt] | 12,5 kA |
| Testklasse type 1 | ja |
| Fjernsignalisering | nei |
| Testklasse type 2 | ja |
| Maks. PV-spenning | 1000 V |
| Integrert sikring | nei |
| Lynstøtstrøm (10/350 μs) | 6,25 kA |
| Høyeste varige spenning DC | 1000 V |
| Nominell avledningsstrøm (8/20 µs) | 20 kA |
| Gjennomføring av polene | Annet |
| Monteringstype | Kapselskinne 35 mm |
| Utførelse | Y-konfigurasjon |
| Nettform DC | ja |
| Nettform IT | nei |
| Nettform TN | nei |
| Nettform TN-C | nei |
| Nettform TN-C-S | nei |
| Nettform TN-S | nei |
| Nettform TT | nei |
| Nettform øvrige | nei |
| I samsvar med ROHS | ja |
| Nominell strøm (inn- / utgangsklemme) | 50 A |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse I+II |
| Kravklasse i.h.t. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Maksimal avledningsstrøm (8/20 μs) | 40 kA |
| Reaksjonstid | <25 ns |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 1000V DC |
| Farge | grå |
| Produktserie | PV-ÜSS |
Tilkoblingsmuligheter
| Ledertverrsnitt fleksibel (fintrådet) min. | 2,5 mm² |
|---|---|
| Ledertverrsnitt fleksibel (fintrådet) maks. | 35 mm² |
| Avledningsstrøm (8/20 µs) [totalt] | 40 kA |
| Ledertverrsnitt stiv (én-/flertrådet) min. | 2,5 mm² |
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 0,1389 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,1389 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
