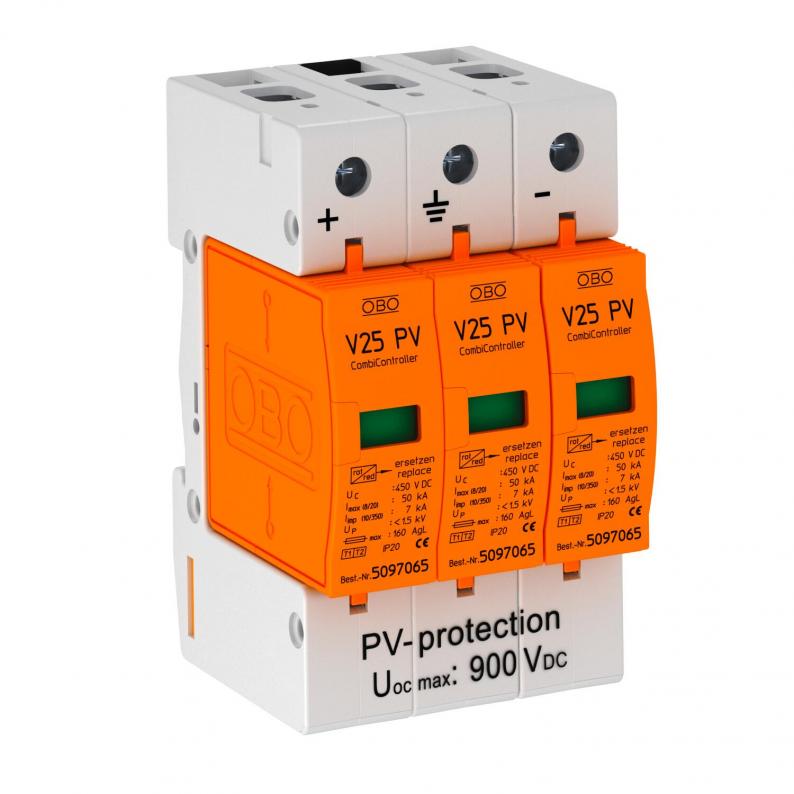

PV Kombiavleder V25, 900 V DC
Type V25-B+C 3-PH900
Art.nr. 5097447
EAN 4012195478683
Art.nr. / Type / E-nr.
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
V25 overspenningsavleder type 1+2 for PV-anlegg
• Komplett enhet av pluggbar Varistor-avleder med skilleanordning
• Feilresistent Y-kobling iht. VDE 0100-712 (EN 50539-12)
• Overspenningsvern-potensialutjevning iht. VDE 0100-443 (IEC 60364-4-44)
• Avledningsevne opptil 7 kA (10/350) og 50 kA (8/20) per pol
• Lavt DC-beskyttelsesnivå: < 3,0 kV og Uoc max = 900V DC
• Med optisk funksjonsindikering for bruk i fordelerhus
Bruksområde: PV-anlegg med eller uten atskilt isolert lynvernanlegg
• Komplett enhet av pluggbar Varistor-avleder med skilleanordning
• Feilresistent Y-kobling iht. VDE 0100-712 (EN 50539-12)
• Overspenningsvern-potensialutjevning iht. VDE 0100-443 (IEC 60364-4-44)
• Avledningsevne opptil 7 kA (10/350) og 50 kA (8/20) per pol
• Lavt DC-beskyttelsesnivå: < 3,0 kV og Uoc max = 900V DC
• Med optisk funksjonsindikering for bruk i fordelerhus
Bruksområde: PV-anlegg med eller uten atskilt isolert lynvernanlegg
Tekniske data
Tekniske data
| Nettform | DC |
|---|---|
| Utblåsende | nei |
| Signalisering på enheten | optisk |
| Beskyttelsesklasse | IP20 |
| Nominell avledningsstrøm (8/20 µs) [L-N] | 30 kA |
| Fjernsignalisering | nei |
| Lynstøtstrøm (10/350 μs) | 7 kA |
| Høyeste varige spenning DC | 900 V |
| Nominell avledningsstrøm (8/20 µs) | 30 kA |
| Gjennomføring av polene | 3 |
| Monteringstype | Kapselskinne 35 mm |
| Egnet for utendørs bruk | nei |
| Maks. overstrømvern på nettsiden | 160 |
| Utførelse | 3-polet for solenergisystemer |
| Nettform DC | ja |
| Nettform IT | nei |
| Nettform TN | nei |
| Nettform TN-C | nei |
| Nettform TN-C-S | nei |
| Nettform TN-S | nei |
| Nettform TT | nei |
| Nettform øvrige | nei |
| I samsvar med ROHS | ja |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | 80 °C |
| SPD iht. IEC 61643-1 | klasse I+II |
| Kravklasse i.h.t. EN 61643-11 | Type 1+2 |
| LPZ | 0→2 |
| Maksimal avledningsstrøm (8/20 μs) | 50 kA |
| Reaksjonstid | <25 ns |
| Maks. forankoblet sikring | 160 A |
| Temperaturområde for bruk min. | -40 °C |
| Temperaturområde for bruk maks. | 80 °C |
| Dimensjon | 900V DC |
| Produktserie | PV-ÜSS |
Tilkoblingsmuligheter
| Ledertverrsnitt stiv (én-/flertrådet) min. | 2,5 mm² |
|---|---|
| Ledertverrsnitt stiv (én-/flertrådet) maks. | 35 mm² |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 0,9501 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,9501 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
