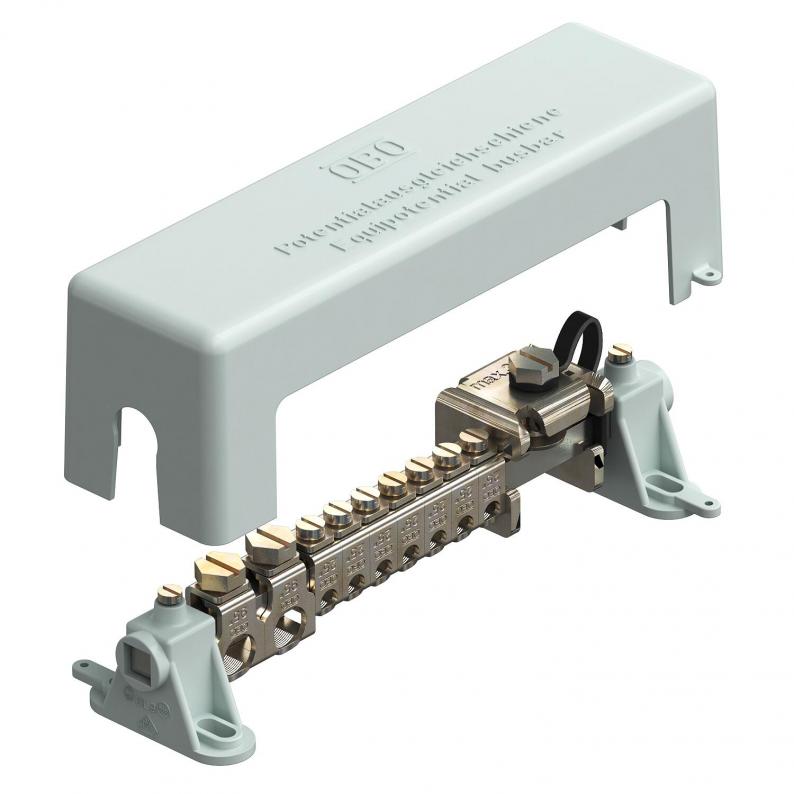

Potensialutjevningsskinne til innendørs bruk, VDE-godkjent
Type 1801 VDE
Art.nr. 5015650
EAN 4012195378556
Art.nr. / Type / E-nr.
5015650 / 1801 VDE / 1234326
Lengde
217 mm
Bredde
63 mm
Høyde
67,5 mm
Farge
grå
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Potensialutjevningsskinne for potensialutjevning iht. DIN VDE 0100-410/-540 og lynvernpotensialutjevning iht. DIN VDE 0185-305
• Iht. VDE 0618, del 1
• Med klemskinne 10 x 10 mm av messing, forniklet
• Med kontaktsikre rekkeklemmer av stål, galvanisk forsinket
• Dekkhette og skinnebukker av polystyrol, grå
• Lynstrømbestandig 100kA (10/350)
• Trekkbøyle med skruesikring mot løsning (kreves bl.a. i industrien)
Tilkoblingsmuligheter:
• 7x en- eller flerlederkabler 2,5-25 mm² eller fintrådete
kabler inntil 16 mm² (maks. Ø 7 mm)
• 2x en- eller flerlederkabler 25-95 mm² eller fintrådete
kabler inntil 70 mm² (maks. Ø 13,5 mm)
• 1x flatkabel 30 x 3,5 mm
med plomberbar dekkplate,
av slagfast plast
• Iht. VDE 0618, del 1
• Med klemskinne 10 x 10 mm av messing, forniklet
• Med kontaktsikre rekkeklemmer av stål, galvanisk forsinket
• Dekkhette og skinnebukker av polystyrol, grå
• Lynstrømbestandig 100kA (10/350)
• Trekkbøyle med skruesikring mot løsning (kreves bl.a. i industrien)
Tilkoblingsmuligheter:
• 7x en- eller flerlederkabler 2,5-25 mm² eller fintrådete
kabler inntil 16 mm² (maks. Ø 7 mm)
• 2x en- eller flerlederkabler 25-95 mm² eller fintrådete
kabler inntil 70 mm² (maks. Ø 13,5 mm)
• 1x flatkabel 30 x 3,5 mm
med plomberbar dekkplate,
av slagfast plast
Tekniske data

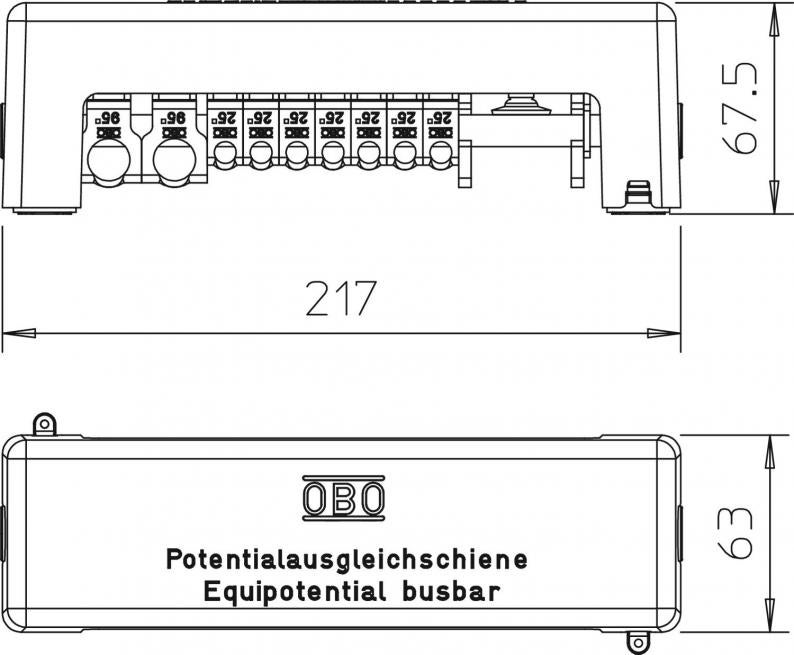

Mål
| Lengde | 217 mm |
|---|---|
| Bredde | 63 mm |
| Høyde | 67,5 mm |
Tekniske data
| Isolator | ja |
|---|---|
| Antall tilkobling rundleder totalt | 0 |
| Antall tilkobling rundleder 8 mm | 0 |
| Antall tilkobling rundleder 10 mm | 0 |
| Antall tilkobling rundleder 8-10 mm | 0 |
| Antall tilkobling flatleder opptil 30 mm | 1 |
| Antall tilkobling flatleder 40 mm | 0 |
| Antall tilkobling ledning 6 mm² stiv | 0 |
| Antall tilkobling ledning opptil 16 mm² stiv | 0 |
| Antall tilkobling ledning opptil 25 mm² stiv | 7 |
| Antall tilkobling ledning opptil 95 mm² stiv | 2 |
| Materiale i kontaktskinnen | messing |
| Materiale i klemmen | stål |
| Overflate på kontaktskinnen | forniklet |
| Overflate på klemmen | galvanisert |
| Utførelse | med dekkhette |
| I samsvar med ROHS | exempt |
| Konstruksjon | Struktur modulær |
| Dimensjon | 217mm |
| Materiale | messing |
| Farge | grå |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 1,778 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,778 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
