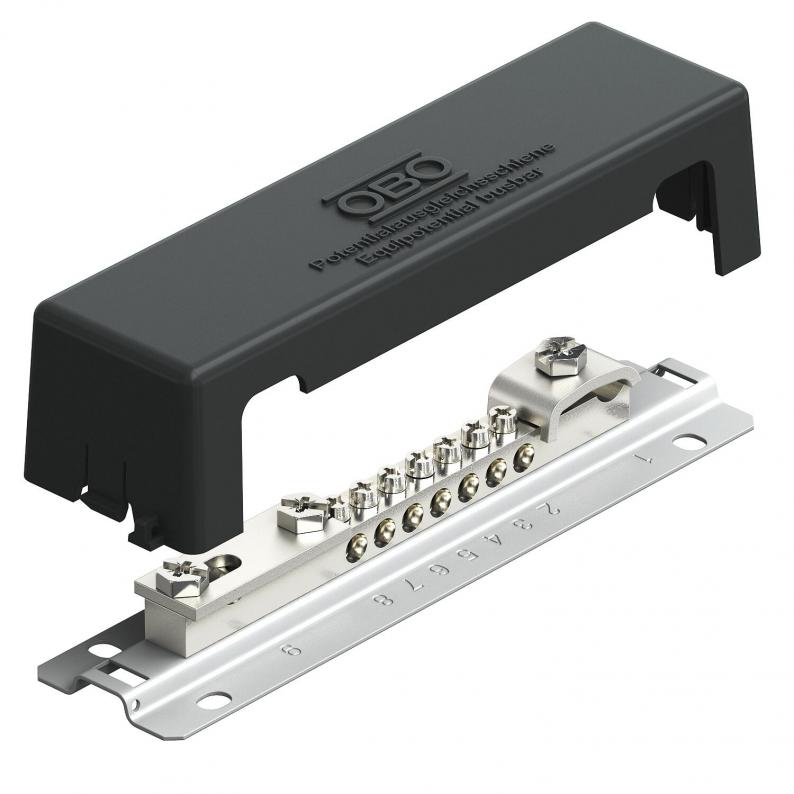

Potensialutjevningsskinne for utendørs bruk, fotplate av metall
Type 1809 AM
Art.nr. 5015105
EAN 4012196587292
Art.nr. / Type
5015105 / 1809 AM
Lengde
188 mm
Bredde
52 mm
Høyde
44,5 mm
Farge
Svart
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Potensialutjevningsskinne for potensialutjevning iht. DIN VDE 0100-410/-540 samt lynvernpotensialutjevning iht. DIN VDE 0185-305
• Deksel av polystyrol
• Fotplate av stål, overflate sink-jern
• Farge: svart, UV-resistent
• Skruer og overliggere av VA
• Lynstrømledende 100 kA (10/350)
Tilkoblingsmuligheter:
• 7 én- eller flerlederkabler opptil 25 mm² eller finlederkabler opptil 16 mm²
• 1 rundleder Rd 8-10
• 1 flatbånd bis FL 30 eller rundleder Rd 8-10
• Deksel av polystyrol
• Fotplate av stål, overflate sink-jern
• Farge: svart, UV-resistent
• Skruer og overliggere av VA
• Lynstrømledende 100 kA (10/350)
Tilkoblingsmuligheter:
• 7 én- eller flerlederkabler opptil 25 mm² eller finlederkabler opptil 16 mm²
• 1 rundleder Rd 8-10
• 1 flatbånd bis FL 30 eller rundleder Rd 8-10
Tekniske data

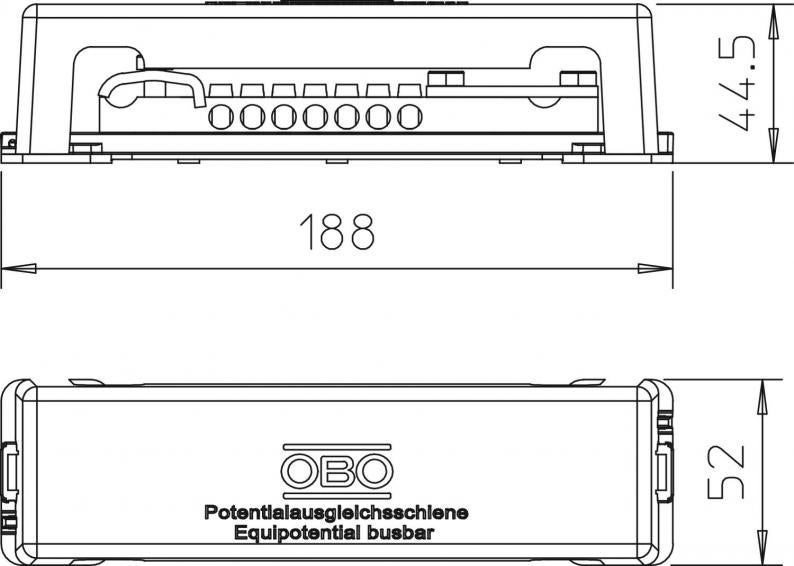

Mål
| Lengde | 188 mm |
|---|---|
| Bredde | 52 mm |
| Høyde | 44,5 mm |
Tekniske data
| Antall tilkobling rundleder totalt | 1 |
|---|---|
| Antall tilkobling rundleder 8 mm | 0 |
| Antall tilkobling rundleder 10 mm | 0 |
| Antall tilkobling rundleder 8-10 mm | 1 |
| Antall tilkobling flatleder opptil 30 mm | 1 |
| Antall tilkobling flatleder 40 mm | 0 |
| Antall tilkobling ledning 6 mm² stiv | 0 |
| Antall tilkobling ledning opptil 16 mm² stiv | 0 |
| Antall tilkobling ledning opptil 25 mm² stiv | 7 |
| Antall tilkobling ledning opptil 95 mm² stiv | 0 |
| Materiale i kontaktskinnen | messing |
| Materiale i klemmen | stål |
| Overflate på kontaktskinnen | forniklet |
| Overflate på klemmen | galvanisert |
| Utførelse | med dekkhette |
| Lynstrømkapasitet | H/100 kA |
| I samsvar med ROHS | exempt |
| Konstruksjon | Struktur fast |
| Dimensjon | 188mm |
| Materiale | spesialstål, rustfritt 1.4301 |
| Farge | Svart |
Miljødata
| Emballasje uten plast | ja |
|---|
| CO2-fotavtrykk (GWP) fra vugge til port | 1,0545 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,0545 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (3)
Produktbilder (2)
Utførelser
Type
Lengde
Bredde
Høyde
Farge
Art.nr.
1809 AM
188
52
44,5
Svart
5015105
1809 AM
Art.nr.
5015105
Lengde
188
Bredde
52
Høyde
44,5
Farge
Svart
