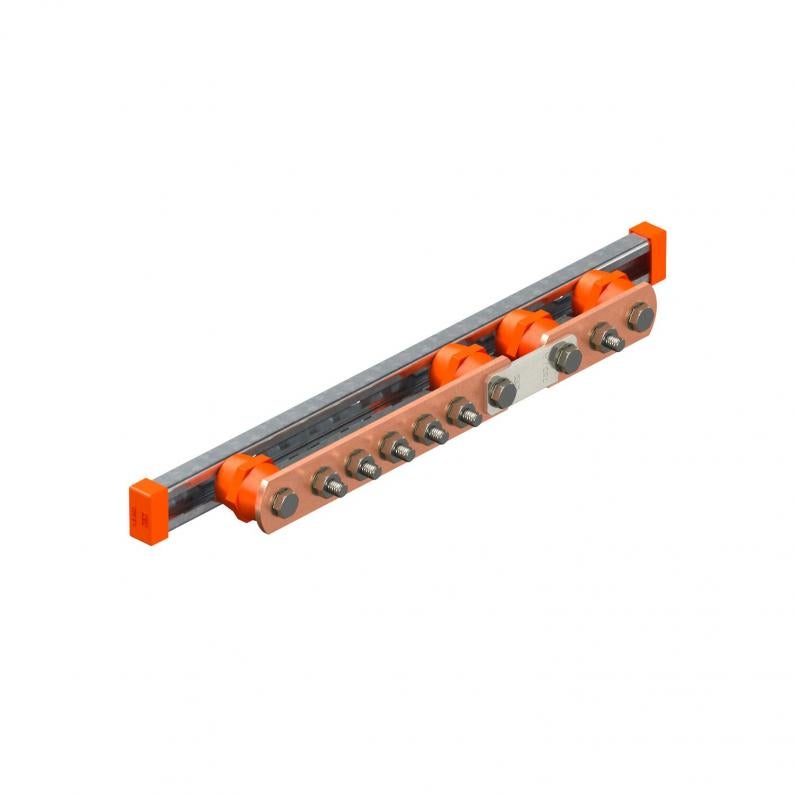

Potensialutjevningsskinne for fleksibel veggmontering med skillepunkt
Type 1802 DC 5+1 CU
Art.nr. 5015870
EAN 4012196681921
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Antall tilkoblinger
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Hovedpotensialutjevningsskinne for potensialutjevning iht. VDE 0100-410/-540, samt
lynvern-potensialutjevning iht. DIN VDE 0185-305 (IEC 62305)
• med skillepunkt (Disconnect - DC)
• for fleksibel veggmontering
• komplett med profilskinne (FT) og skruer
• rask og enkelt montering av tilkoblingsledning med hjelp av
M10 låseskruer
• med fjærskive (DIN 137) for sikring av skruer mot løsning
lynvern-potensialutjevning iht. DIN VDE 0185-305 (IEC 62305)
• med skillepunkt (Disconnect - DC)
• for fleksibel veggmontering
• komplett med profilskinne (FT) og skruer
• rask og enkelt montering av tilkoblingsledning med hjelp av
M10 låseskruer
• med fjærskive (DIN 137) for sikring av skruer mot løsning
Tekniske data

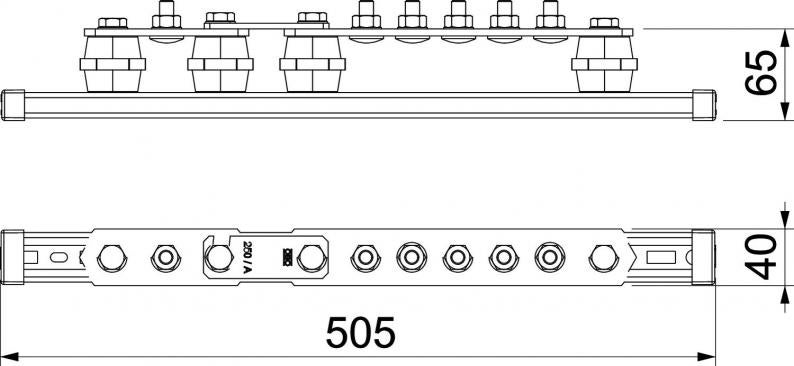

Mål
| Lengde | 505 mm |
|---|---|
| Bredde | 40 mm |
| Høyde | 85 mm |
Tekniske data
| Antall tilkoblinger | 6 |
|---|---|
| Isolator | ja |
| Antall tilkobling rundleder 8 mm | 0 |
| Antall tilkobling rundleder 10 mm | 0 |
| Antall tilkobling rundleder 8-10 mm | 0 |
| Antall tilkobling flatleder opptil 30 mm | 0 |
| Antall tilkobling flatleder 40 mm | 0 |
| Antall tilkobling ledning 6 mm² stiv | 0 |
| Antall tilkobling ledning opptil 16 mm² stiv | 0 |
| Antall tilkobling ledning opptil 25 mm² stiv | 0 |
| Antall tilkobling ledning opptil 95 mm² stiv | 0 |
| Materiale i kontaktskinnen | Kobber |
| Materiale i klemmen | Kobber |
| Utførelse | kun klemme |
| Lynstrømkapasitet | H/100 kA |
| I samsvar med ROHS | ja |
| Konstruksjon | Struktur fast |
| Dimensjon | 5+1 x M10 |
| Materiale | Kobber |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 5,6565 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 5,6565 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Antall tilkoblinger
Art.nr.
1802 5 CU
246
40
5
5
5015830
1802 6 CU
278,5
40
5
6
5015832
1802 8 CU
343,5
40
5
8
5015836
1802 10 CU
408,5
40
5
10
5015842
1802 12 CU
473,5
40
5
12
5015844
1802 14 CU
538,5
40
5
14
5015847
1802 20 CU
733,5
40
5
20
5015849
1802 DC 5+1 CU
505
40
85
6
5015870
1802 DC 5+5 CU
605
40
85
10
5015874
