Potensialutjevningsskinne for Ex-sone 1/21, 2/22
Type EX PAS 10
Art.nr. 5015270
EAN 4012196427680
Art.nr. / Type / E-nr.
Lengde
Bredde
Høyde
Antall tilkoblinger
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
For gnistfri beskyttende/funksjonspotensialutjevning i henhold til DIN VDE 0100-410/-540 og gnistfri potensialutjevning for lynvern i henhold til VDE 0185-305 (IEC 62305) i systemer iht. VDE 0165-1 (IEC/EN 60079-14)
• Bruk i eksplosjonsfarlige områder Ex-sone 1 og 2/21 og 22
• testet iht. eksplosjonsgruppe IIC
• Lynstrømføringsevne klasse H (100 kA) iht. VDE 0185-561-1 (IEC/EN 62561-1)
• UV-resistente og halogenfrie isolatorføtter
• med fjærskive for å sikre skruen mot at den løsner av seg selv iht. VDE 0185-305-3 tillegg 2
• egnet for innvendig og utvendig bruk
• Bruk i eksplosjonsfarlige områder Ex-sone 1 og 2/21 og 22
• testet iht. eksplosjonsgruppe IIC
• Lynstrømføringsevne klasse H (100 kA) iht. VDE 0185-561-1 (IEC/EN 62561-1)
• UV-resistente og halogenfrie isolatorføtter
• med fjærskive for å sikre skruen mot at den løsner av seg selv iht. VDE 0185-305-3 tillegg 2
• egnet for innvendig og utvendig bruk
Tekniske data
Mål
| Lengde | 441 mm |
|---|---|
| Bredde | 54 mm |
| Høyde | 4 mm |
Tekniske data
| Antall tilkoblinger | 10 |
|---|---|
| Isolator | ja |
| Antall tilkobling rundleder totalt | 10 |
| Antall tilkobling rundleder 8 mm | 0 |
| Antall tilkobling rundleder 10 mm | 0 |
| Antall tilkobling rundleder 8-10 mm | 0 |
| Antall tilkobling flatleder opptil 30 mm | 0 |
| Antall tilkobling flatleder 40 mm | 1 |
| Antall tilkobling ledning 6 mm² stiv | 0 |
| Antall tilkobling ledning opptil 16 mm² stiv | 0 |
| Antall tilkobling ledning opptil 25 mm² stiv | 0 |
| Antall tilkobling ledning opptil 95 mm² stiv | 0 |
| Materiale i kontaktskinnen | rustfritt stål (V2A) |
| Materiale i klemmen | rustfritt stål (V2A) |
| Utførelse | kun klemme |
| Lynstrømkapasitet | H/100 kA |
| I samsvar med ROHS | ja |
| Konstruksjon | Struktur fast |
| Dimensjon | 10xM10 |
| Materiale | spesialstål, rustfritt 1.4301 |
| Produktserie | Ex |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 11,5349 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 11,5349 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (4)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Antall tilkoblinger
Art.nr.

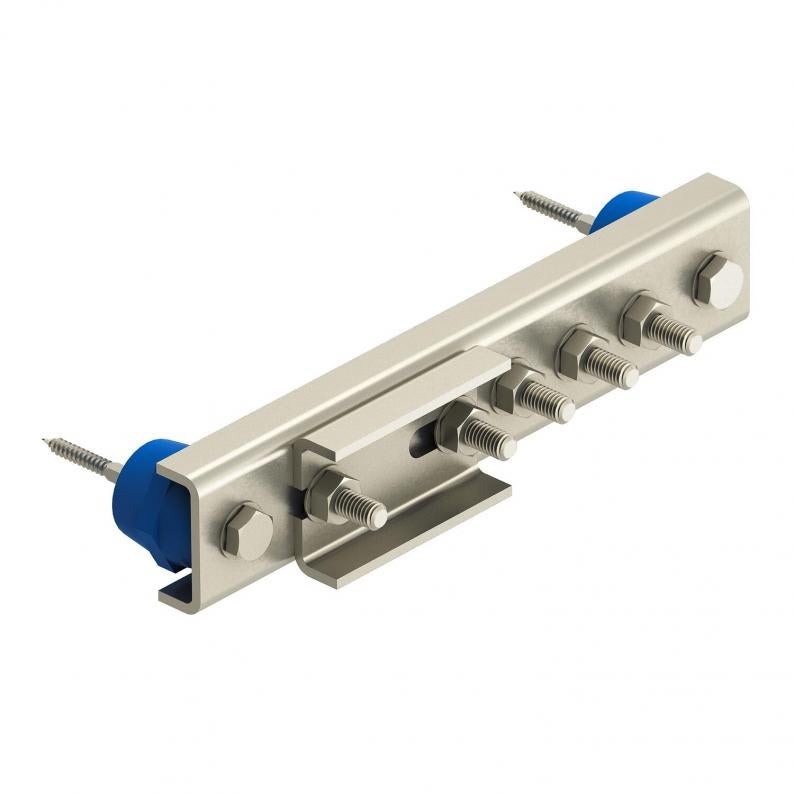

EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
Lengde
Antall tilkoblinger
EX PAS 5
Art.nr.
5015265
Lengde
279
Bredde
54
Høyde
4
Antall tilkoblinger
5
EX PAS 10
Art.nr.
5015270
Lengde
441
Bredde
54
Høyde
4
Antall tilkoblinger
10
